Замена термопасты и термопрокладок в смартфоне для борьбы с перегревом и троттлингом

Смартфон начинает сильно греться во время интенсивных каток, FPS резко падает, а корпус обжигает руки. Это происходит из-за троттлинга — защитного механизма, который снижает частоту процессора для охлаждения. Подобная ситуация часто встречается у владельцев мощных устройств, так как заводской термоинтерфейс со временем высыхает и теряет свойства. Замена термопасты в смартфоне помогает вернуть устройству былую мощность. Я расскажу, как убрать перегрев игрового смартфона и восстановить производительность за несколько часов.

Подготовка к работе и необходимые инструменты

Прежде чем приступать к разборке, нужно подготовить рабочее место и собрать весь инвентарь. Попытка открыть корпус подручными средствами вроде кухонного ножа почти гарантированно приведет к повреждению пластика или экрана.

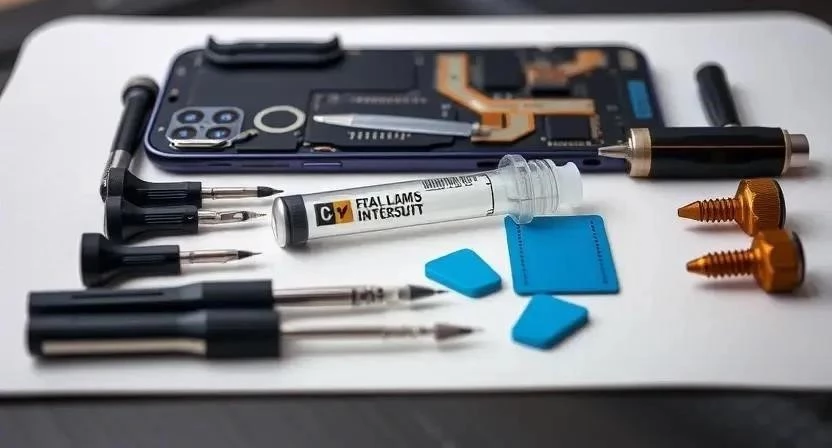

Для работы мне понадобился следующий набор:

• Набор прецизионных отверток (обычно требуются Philips #00 или Torx)
• Вакуумная присоска для аккуратного поднятия крышки или экрана
• Пластиковые лопатки (спуджеры) разной ширины для отсоединения шлейфов
• Изопропиловый спирт и безворсовые салфетки для очистки SoC
• Термопаста с высокой теплопроводностью (специальная для электроники)
• Термопрокладки нужной толщины (подбираются под конкретную модель)

Внимание: Самостоятельный разбор устройства ведет к полной потере заводской гарантии. Все действия вы выполняете на свой страх и риск. Также помните, что работа с аккумулятором требует осторожности — при случайном проколе он может воспламениться.

Стандартный процесс обновления термопасты

Этот метод подходит для большинства случаев, когда устройство начало греться сильнее обычного. Основная цель — заменить старый, высохший слой состава на свежий.

Я рекомендую действовать строго по этому алгоритму:

1. Выключите смартфон и извлеките лоток для SIM-карт. Это обезопасит устройство от короткого замыкания.
2. Снимите заднюю крышку с помощью присоски и пластиковой лопатки. Аккуратно ведите инструментом по периметру, чтобы не повредить защелки.
3. Открутите все винты, удерживающие защитные экраны материнской платы. Складывайте их в отдельный контейнер, так как они могут отличаться по длине.

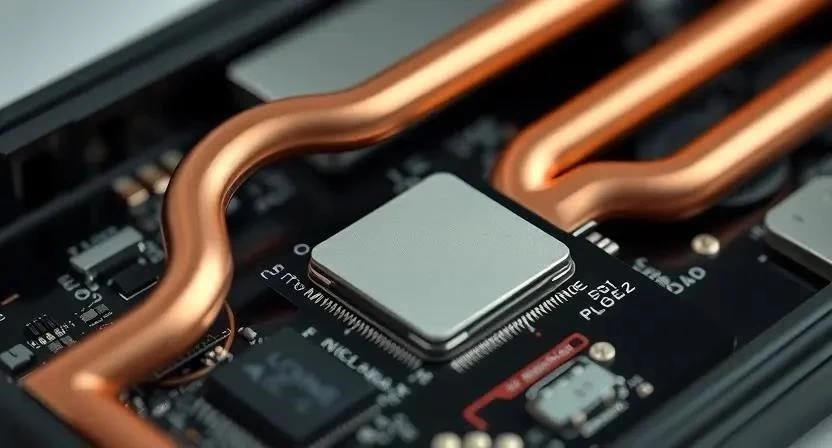

4. Снимите металлический радиатор или медную трубку с процессора. Делайте это плавно, без резких рывков, чтобы не сорвать припой.
5. Очистите кристалл процессора и поверхность радиатора от старого состава. Используйте салфетку, смоченную в изопропиловом спирте, до полного удаления серого налета.

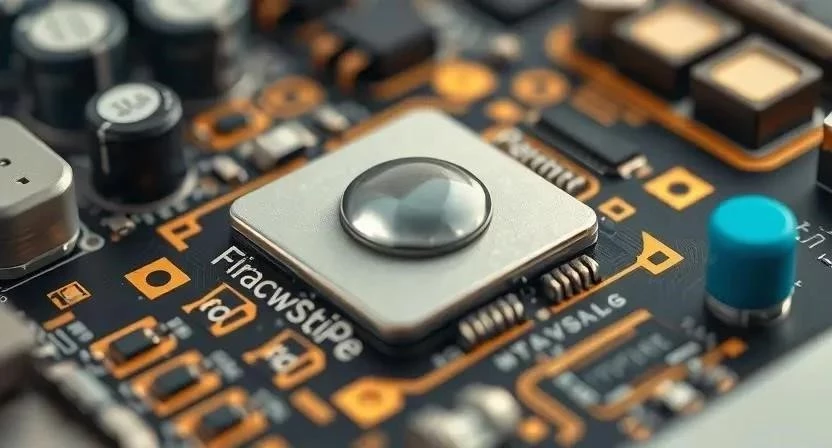

6. Нанесите небольшую каплю новой термопасты в центр кристалла SoC. Распределите ее тонким ровным слоем с помощью лопатки или специального шпателя.
7. Установите радиатор обратно и затяните винты крест-накрест. Это обеспечит равномерный прижим и отсутствие воздушных прослоек.

Обновление и замена термопрокладок

Термопрокладки отвечают за отвод тепла от элементов памяти и цепей питания к корпусу или радиатору. В отличие от пасты, они имеют определенную толщину, которая критически важна для контакта.

Признаки износа прокладок — появление на них трещин, затвердевание или изменение цвета (пожелтение). Если прокладка стала слишком тонкой, между чипом и радиатором образуется зазор, и деталь перегревается.

Процесс замены выглядит так:

1. Измерьте толщину старой прокладки с помощью штангенциркуля. Ошибка даже в 0.25 мм может привести к тому, что радиатор не прижмется к процессору.
2. Аккуратно удалите старый материал, поддев его пластиковой лопаткой. Не используйте металлические предметы, чтобы не поцарапать текстолит.
3. Вырежьте из нового листа термопрокладки фрагмент точно по размеру старого.
4. Снимите защитные пленки с обеих сторон новой прокладки.
5. Уложите материал на элемент памяти или контроллер питания, плотно прижав его пальцем.

Для подбора материалов можно использовать эту таблицу:

Модификация системы охлаждения для профи

Если стандартные методы не помогают, можно прибегнуть к экстремальному охлаждению. Я пробовал использовать медные проставки в своем устройстве, и это заметно снизило температуру в тяжелых играх.

Существует два основных пути модификации:

• Медные проставки: Установка тонких медных пластин между радиатором и корпусом. Это увеличивает площадь теплоотвода, превращая заднюю крышку в один большой радиатор.
• Фазопереходные материалы: Использование специальных составов, которые при нагреве переходят из твердого состояния в более пластичное. Они долговечнее обычной пасты и не подвержены эффекту «вытекания».

При таком подходе важно следить, чтобы медные элементы не касались открытых контактов на плате, иначе произойдет короткое замыкание.

Что делать, если температура не упала

Иногда после всей процедуры смартфон продолжает греться или даже начинает тормозить сильнее. Это сигнал о том, что в процессе монтажа была допущена ошибка.

Основные причины проблемы:

1. Неправильный прижим: Радиатор установлен криво или винты затянуты неравномерно.
2. Слишком толстые прокладки: Если прокладка толще нормы, она «приподнимает» радиатор, и он перестает касаться кристалла процессора.
3. Воздушные прослойки: Слишком толстый слой термопасты работает как изолятор, а не проводник тепла.

Для диагностики используйте эту таблицу:

Полезные советы по обслуживанию

Чтобы разборка прошла без потерь, используйте несколько лайфхаков. Например, перед тем как отсоединять шлейф аккумулятора, зафиксируйте его кусочком малярного скотча, чтобы он не выскочил из паза при закрытии корпуса.

При выборе материалов ориентируйтесь на следующие рекомендации:

• Выбирайте термопасту с теплопроводностью от 8 Вт/мК и выше.
• Избегайте дешевых китайских паст в шприцах без бренда — они быстро высыхают.
• Используйте внешние кулеры (пельтье-охладители) в связке с новой пастой для достижения максимального FPS.
• Не наносите пасту на сами термопрокладки — это бесполезно и только создаст грязь.
• Всегда проверяйте, плотно ли защелкнуты коннекторы шлейфов перед тем, как закручивать винты.

Частые вопросы по замене термоинтерфейса

Как часто нужно менять термопасту? В игровых смартфонах при активном использовании рекомендуется делать это раз в год или год-полтора. Если вы заметили падение производительности в привычных играх — пора обновлять состав.

Можно ли использовать жидкий металл? Я категорически не рекомендую этого делать. Жидкий металл электропроводен. В смартфоне слишком мало места и нет специальных защитных рамок, поэтому одна маленькая капля на плате приведет к мгновенной смерти устройства.

Влияет ли это на гарантию? Да, любой разбор корпуса с нарушением заводских пломб аннулирует гарантию производителя.

FAQ

1. Чем отличается термопаста от термопрокладки?
Паста заполняет микроскопические неровности между двумя плотно прижатыми поверхностями. Прокладка перекрывает значительный зазор (от 0.5 мм), где прижим невозможен.

2. Может ли замена пасты привести к короткому замыканию?
Если использовать диэлектрическую пасту — нет. Но если использовать жидкий металл или оставить металлические опилки после модификации, риск очень высок.

3. Поможет ли замена пасты, если телефон греется из-за плохой связи?
Нет, в этом случае греется модем, а не процессор. Замена термоинтерфейса на SoC не решит проблему перегрева из-за плохого сигнала сети.

4. Какую пасту выбрать: густую или жидкую?
Для смартфонов лучше выбирать пасты средней густоты. Слишком жидкие могут вытечь при сильном нагреве, а слишком густые сложно распределить тонким слоем.

5. Что будет, если положить две прокладки друг на друга?
Это увеличит высоту, что приведет к отсутствию контакта радиатора с процессором. Всегда используйте одну прокладку нужной толщины.

6. Можно ли использовать обычную компьютерную термопасту?
Да, большинство качественных паст для ПК подходят и для смартфонов, если они не содержат металлов (в случае с электроникой без защиты).

Сравнение основных материалов для охлаждения приведено в итоговой таблице:
