Вы касаетесь материнской платы, проскакивает незаметная искра, и устройство перестает включаться. Это происходит из-за накопленного статического электричества, которое мгновенно сжигает чувствительные микросхемы. Подобные ситуации случаются часто, так как статическое напряжение может достигать тысяч вольт, оставаясь неощутимым для человека. В этой статье я разберу, как использовать антистатический коврик, чтобы создать безопасную зону для работы. Вы узнаете, как настроить рабочее место и защитить технику от пробоя за несколько минут.
Подготовка и важные нюансы перед работой
Прежде чем приступать к разборке, нужно разобраться в типах материалов. Существуют токопроводящие и диссипативные коврики. Первые быстро отводят заряд, а вторые делают это медленно и контролируемо, что безопаснее для большинства компонентов. Для полноценной работы обязательно требуется заземление, иначе коврик будет просто куском резины. Также проверьте чистоту поверхности: пыль и жир создают диэлектрический слой, который мешает отводу статики. Убедитесь, что ваш антистатический браслет совместим с разъемом коврика.
| Тип коврика | Свойства | Применение | Плюсы | Минусы |
|---|---|---|---|---|
| Токопроводящий | Быстрый отвод заряда | Специфические промышленные задачи | Мгновенная разрядка | Риск короткого замыкания при ошибке |
| Диссипативный | Контролируемый отвод заряда | Ремонт ПК, смартфонов, ноутбуков | Безопасность для компонентов | Более медленный процесс разрядки |
Базовая установка защитного покрытия
Для начала создадим минимально безопасную зону. Этот метод подходит для тех, кто редко занимается ремонтом и хочет простой защиты.
- Очистите поверхность стола от лишних предметов и мусора. Это обеспечит плотное прилегание материала к поверхности.
- Раскатайте коврик по столу, стараясь избежать сильных заломов. Поверхность должна лежать ровно.

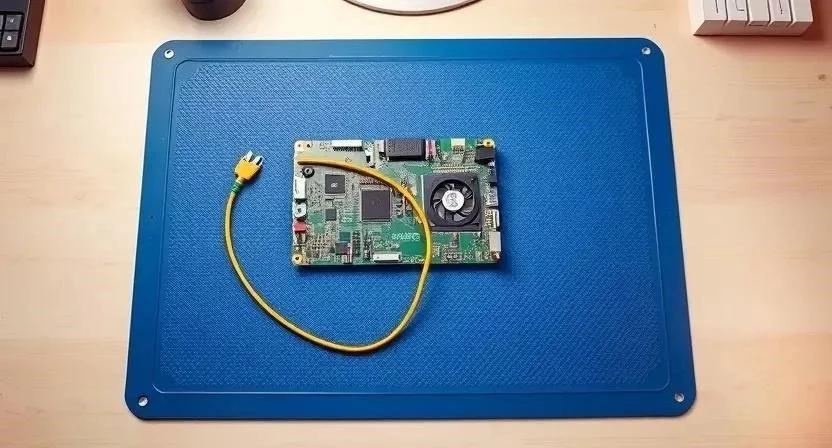

- Найдите специальный металлический разъем (кнопку) на краю коврика. Вставьте в него заземляющий провод.
- Подключите второй конец провода к заземляющему контуру (например, к заземляющему контакту розетки или металлическому корпусу заземленного прибора). Теперь статика будет уходить в землю.
- Зафиксируйте края коврика малярным скотчем или специальными зажимами. Это предотвратит смещение поверхности во время работы.
Организация полноценного ESD-поста
Если вы занимаетесь электроникой профессионально, одного коврика недостаточно. Я всегда использую комплексный подход, чтобы исключить любой риск. В этом случае коврик работает в связке с антистатическим браслетом.
Сначала я надеваю браслет на запястье, плотно прижимая металлическую пластину к коже. Затем соединяю браслет с общим контуром заземления коврика через специальный разъем. Это уравнивает потенциал моего тела и поверхности, на которой лежит плата. Инструменты (отвертки, пинцеты) расставляю по краям коврика, чтобы они не перекрывали основную рабочую зону. Такой метод использования ESD коврика гарантирует, что разряд не возникнет даже при резком движении.
Один раз я забыл подключить браслет к коврику и почувствовал легкий щелчок при касании конденсатора. К счастью, плата выжила, но с тех пор я строго следую правилу полного заземления.
Варианты защиты без профессионального заземления
Иногда доступ к полноценному заземлению в квартире отсутствует. В таких ситуациях можно применить методы частичной защиты, хотя они менее надежны.
- Положите коврик на деревянный или пластиковый стол. Это создаст базовый барьер между вами и поверхностью.
- Используйте металлический корпус устройства (например, системный блок ПК), который включен в сеть, но выключен кнопкой. Присоедините провод коврика к неокрашенному металлу корпуса.
- Регулярно касайтесь заземленного металлического предмета перед тем, как взять в руки плату. Это поможет сбросить часть накопленного заряда.
- Расположите все детали на коврике, не перекладывая их на стол или ткань. Это минимизирует риск возникновения нового заряда.
Что делать, если защита не работает
Если вы подозреваете, что статика всё еще присутствует, нужно провести диагностику. Проблема часто кроется в скрытых повреждениях или загрязнении.

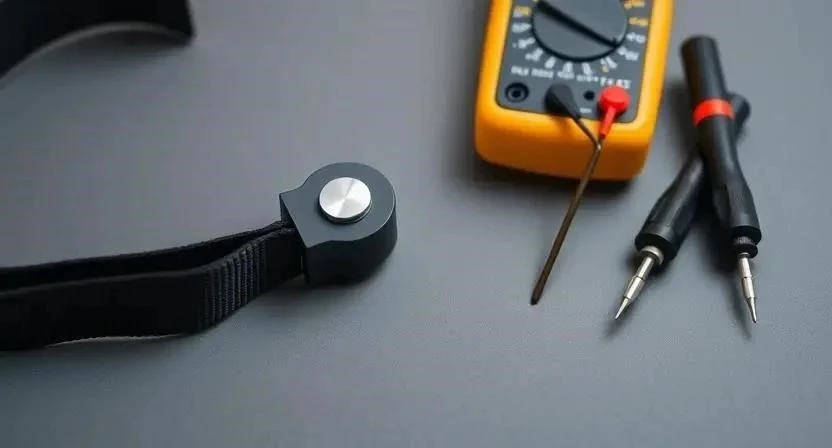

Первым делом проверьте целостность заземляющего шнура. Перелом жилы внутри изоляции — самая частая причина отказа. Для проверки используйте мультиметр: установите его в режим измерения сопротивления и замерьте путь от поверхности коврика до точки заземления. Сопротивление должно быть в пределах нормы, указанной производителем. Если прибор показывает бесконечность $
ightarrow$ меняйте провод.
Также обратите внимание на чистоту. Жирные пятна или слой пыли работают как диэлектрик, блокируя отвод заряда. В таком случае поверхность нужно очистить.
| Действие | Цель | Результат |
|---|---|---|
| Очистка поверхности | Удаление жира и пыли | Восстановление проводимости |
| Замер мультиметром | Проверка цепи заземления | Подтверждение работоспособности шнура |
| Проверка прижима браслета | Обеспечение контакта с кожей | Сброс статики с тела |
Полезные рекомендации по уходу и организации
Чтобы антистатический коврик для пайки и разборки служил долго, за ним нужно правильно ухаживать. Обычные бытовые средства могут испортить структуру материала.
- Протирайте поверхность только специальными антистатическими очистителями или слабым мыльным раствором.
- Избегайте использования спирта или агрессивных растворителей, так как они могут разрушить токопроводящий слой.
- Храните коврик в развернутом виде или аккуратно свернутым в рулон. Не сгибайте его острыми углами.
- Организуйте пространство так, чтобы на коврике не лежали лишние вещи: пластиковые коробки, бумаги или ткани.
- Раз в месяц проверяйте надежность крепления заземляющего зажима.
Типичные вопросы пользователей
Часто спрашивают, можно ли заменить ESD-коврик обычной резиной. Ответ — нет. Обычная резина является диэлектриком и может даже накапливать статику, что приведет к пробою электроники. Цвет коврика (синий, серый, зеленый) никак не влияет на его технические свойства, это лишь вопрос дизайна.
Также возникает вопрос о заземлении каждого прибора. Нет необходимости заземлять каждый инструмент отдельно. Достаточно одного общего контура заземления, к которому подключены и коврик, и браслет, и корпус устройства.
FAQ
Какой материал лучше выбрать для коврика?
Оптимальным выбором будет многослойный диссипативный винил. Он обеспечивает баланс между скоростью разрядки и безопасностью компонентов.
Чем коврик отличается от антистатической салфетки?
Коврик имеет специальный слой для отвода заряда в землю через провод. Салфетка лишь временно снижает накопление статики, но не заземляет вас.
Обязательно ли использовать браслет?
Да, браслет — это единственный способ гарантировать, что ваше тело имеет тот же электрический потенциал, что и плата. Без него риск сжечь микросхему остается.
Можно ли использовать коврик на деревянном столе?
Да, дерево не проводит ток, поэтому коврик будет работать эффективно, если он правильно заземлен через провод.
Что делать, если нет розетки с заземлением?
Можно использовать металлический корпус включенного в сеть устройства или специальный заземляющий стержень, вбитый в землю (для частных домов).
Как часто нужно проверять проводимость?
Рекомендую делать замер мультиметром раз в полгода или после каждого сильного загрязнения поверхности.
