Замена графитовых листов в смартфоне для устранения перегрева

Смартфон начинает тормозить, а задняя крышка обжигает пальцы во время тяжелых игр или работы с видео. Это происходит из-за износа или повреждения термоинтерфейса, который должен распределять тепло от процессора по корпусу. Часто пользователи ищут, как заменить графитовые листы, чтобы вернуть устройству прежнюю производительность и остановить троттлинг. Я расскажу, как заменить термографит самостоятельно и быстро устранить перегрев.

Подготовка к работе и необходимые инструменты

Прежде чем приступать к разборке, нужно подготовить рабочее место и собрать все инструменты. Ошибка на этом этапе может привести к повреждению хрупких компонентов устройства.

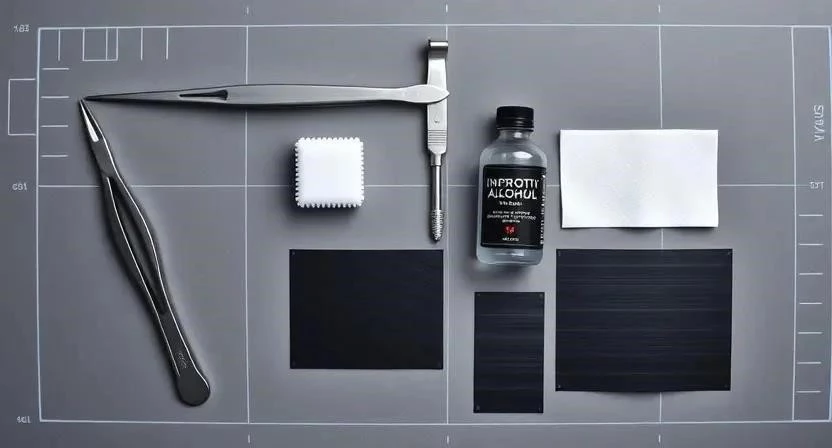

Для работы вам понадобятся:

• Пинцет с тонкими концами для захвата мелких деталей.
• Изопропиловый спирт для очистки поверхностей.
• Безворсовая салфетка, которая не оставляет нитей на плате.
• Новые графитовые листы подходящей толщины и размера.
• Антистатический браслет или регулярное касание заземленного металлического предмета.

Внимание: Обязательно проверьте совместимость толщины листа с зазором в вашем устройстве. Слишком толстый слой может привести к изгибу материнской платы или выдавливанию экрана при сборке. Будьте предельно осторожны со шлейфами при открытии корпуса — один неосторожный рывок может вывести устройство из строя.

Установка оригинальных графитовых листов

Этот метод подходит для тех, кто хочет вернуть устройству заводские характеристики без экспериментов. Я рекомендую этот способ как самый безопасный для новичков.

Процесс замены выполняется по следующим шагам:

1. Открутите все фиксирующие винты и аккуратно снимите заднюю крышку с помощью пластиковой лопатки. Корпус будет открыт, и вы получите доступ к внутренним компонентам.
2. Найдите старый графитовый слой на поверхности процессора или аккумулятора. Аккуратно подденьте его край пинцетом и снимите лист одним плавным движением. Поверхность очистится от изношенного материала.
3. Смочите безворсовую салфетку в спирте и протрите место установки нового листа. Это удалит остатки старого клея и жира, что обеспечит плотное прилегание.
4. Снимите защитную пленку с адгезивного слоя нового графитового листа. Вы увидите липкую поверхность, готовую к монтажу.
5. Приложите лист к поверхности, соблюдая строгую центровку. Плотно прижмите его пальцем или салфеткой, чтобы выгнать все пузырьки воздуха. Лист зафиксируется на своем месте.

Однажды я забыл тщательно обезжирить поверхность перед установкой, и через неделю заметил, что лист начал отслаиваться по краям. Теперь я всегда уделяю очистке спиртом особое внимание.

Использование усиленных и модифицированных материалов

Если стандартное охлаждение не справляется, можно использовать листы с повышенной теплопроводностью. Это позволяет эффективнее отводить тепло от горячих точек процессора.

Алгоритм действий при модификации:

1. Выберите графитовый лист с более высоким коэффициентом теплопроводности (обычно они темнее и плотнее стандартных). Вы получите материал, который быстрее передает тепло.
2. Приложите новый лист к старому или к месту установки и обведите контур карандашом. Вы получите точный шаблон для обрезки.
3. Обрежьте лист по контуру с помощью острых ножниц или канцелярского ножа. Лист примет форму, идеально подходящую под размеры вашего устройства.
4. Очистите поверхность от пыли и остатков старого термоинтерфейса. Поверхность станет гладкой и чистой.
5. Приклейте модифицированный лист, плотно прижимая его к радиатору или процессору. Плотно прилегающий лист обеспечит максимальный теплоотвод.

Комбинированный метод с применением термопрокладки

Иногда одного графитового листа недостаточно, особенно если между источником тепла и корпусом есть значительный зазор. В таких случаях я создаю «слоеный» теплоотвод.

Этот метод применяется, когда нужно передать тепло на удаленный радиатор или металлическую рамку корпуса. Сначала устанавливается мягкая термопрокладка, которая заполняет пустоты, а сверху на нее клеится графитовый лист для распределения тепла по плоскости.

Осторожно: Не используйте слишком толстые прокладки, иначе при закрытии корпуса возникнет избыточное давление на микросхемы, что может привести к их повреждению.

Ниже представлена таблица сравнения всех описанных способов замены:

Диагностика и исправление ошибок монтажа

Если после замены температура устройства не упала или даже выросла, значит, была допущена ошибка при установке. Чаще всего проблема кроется в плохом контакте материалов.

Основные причины отсутствия эффекта:

• Воздушные зазоры между листом и процессором (воздух работает как изолятор).
• Неправильный размер листа, из-за чего он сминается или задирается.
• Использование низкокачественного материала с низкой теплопроводностью.
• Остатки старого клея, которые создают неровности.
• Слишком толстый слой термопрокладки в комбинированном методе.

Для быстрого поиска проблемы используйте таблицу диагностики:

Что делать, если не работает: Если диагностика не помогла, полностью удалите установленный интерфейс, заново очистите поверхности и попробуйте использовать другой тип материала (например, перейти с оригинала на комбинированный метод). Если перегрев сохраняется даже с новым термоинтерфейсом, проблема может быть аппаратной (выход из строя контроллера питания или окисление контактов), в этом случае следует обратиться в сервисный центр.

Полезные советы по улучшению охлаждения

Чтобы замена прошла успешно, а результат радовал долго, используйте несколько проверенных лайфхаков:

• При обрезке листов используйте металлическую линейку — это гарантирует идеально ровный край без зазубрин.
• Если заводской клеевой слой слабый, используйте специальные тонкие термоклеи или адгезивные основы.
• Проверяйте эффективность охлаждения с помощью софта (например, CPU-Z или AIDA64) до и после замены.
• Не касайтесь поверхности графитового листа пальцами после снятия защитной пленки.
• При сборке корпуса затягивайте винты равномерно, чтобы не создать перекос давления на термоинтерфейс.

Я заметил, что использование тонкого слоя термопасты под графитовый лист в некоторых случаях еще сильнее снижает температуру, так как убираются микроскопические неровности металла.

Ответы на распространенные вопросы

Можно ли использовать обычный графит из магазина канцтоваров?
Нет, обычный графит не обладает необходимой структурой для эффективного отвода тепла и не имеет адгезивного слоя. Нужны именно специализированные термографитовые листы.

Как часто нужно менять графитовые листы?
В отличие от термопасты, графит не высыхает. Менять его нужно только при физическом повреждении, отслоении или при переходе на более эффективный материал.

Влияет ли замена листов на гарантию?
Да, разборка устройства и вмешательство в систему охлаждения в большинстве случаев ведет к аннулированию заводской гарантии.

Где купить качественные графитовые листы для охлаждения?
Лучше всего заказывать их в специализированных магазинах электроники или у проверенных поставщиков термоинтерфейсов.

Часто задаваемые вопросы (FAQ)

Чем графитовый лист отличается от термопрокладки?
Термопрокладка в основном передает тепло от одного компонента к другому, заполняя зазор. Графитовый лист распределяет тепло по своей площади, работая как плоский радиатор.

Можно ли клеить несколько слоев графита друг на друга?
Не рекомендуется. Между слоями может образоваться воздушная прослойка, которая ухудшит теплопроводность вместо того, чтобы улучшить её.

Как избежать смещения листа при сборке корпуса?
Используйте пинцет для точного позиционирования и не прижимайте крышку слишком резко — делайте это плавно, чтобы лист не «поехал».

Нужно ли использовать спирт при каждой замене?
Да, обезжиривание — критически важный этап. Любая пылинка или жирный след снизит плотность прилегания и эффективность охлаждения.

Поможет ли замена графита, если устройство греется из-за вирусов?
Нет, замена термоинтерфейса решает физическую проблему отвода тепла. Если процессор перегружен вредоносным ПО, нужно сначала очистить систему.

Какая толщина листа считается оптимальной?
Оптимальной является та толщина, которая в точности соответствует зазору в вашем устройстве. Обычно это значения от 0.05 мм до 0.2 мм для смартфонов.
