Смартфон вылетает из рук, и через секунду на экране появляется «паутина» из трещин. Это происходит часто, так как современные дисплеи делают максимально тонкими и хрупкими для эстетики. В этой статье я расскажу, как заменить экран смартфона своими руками, чтобы не переплачивать в сервисном центре. Вы узнаете, какие инструменты подготовить и как правильно установить новую запчасть, чтобы телефон работал как новый.
Подготовка и важные нюансы перед началом
Прежде чем приступать к разборке, нужно понимать, что самостоятельный ремонт — это всегда риск. Первое, с чем я столкнулся при своем первом ремонте, это осознание того, что разные модели требуют разного подхода. Обязательно проверьте совместимость запчасти с вашей моделью устройства по номеру детали или точной версии смартфона. Помните, что после вскрытия корпуса гарантия производителя аннулируется, а неосторожное движение может привести к обрыву шлейфов, которые соединяют плату с экраном.

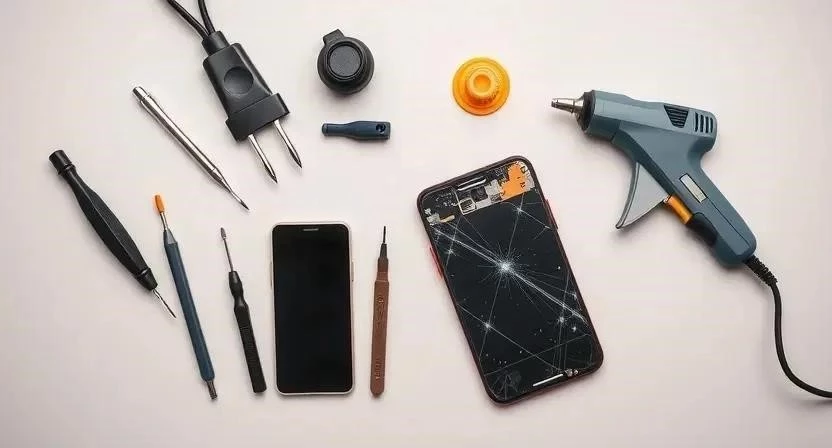

Для работы вам понадобится определенный набор инструментов. Если их нет, лучше купить готовый ремкомплект. Ниже я составил таблицу, которая поможет вам определиться с инструментами в зависимости от сложности вашего устройства.
| Сложность разборки | Необходимые инструменты | Для чего используются |
|---|---|---|
| Низкая (съемная крышка) | Крестовая отвертка, пластиковая лопатка | Откручивание винтов, поддевание деталей |
| Средняя (склеенный корпус) | Фен, присоска, медиаторы, набор прецизионных отверток | Прогрев клея, захват стекла, разделение корпуса |
| Высокая (герметичные флагманы) | Промышленный фен, специализированный клей (B-7000), антистатический браслет | Разогрев сильного адгезива, фиксация экрана, защита от статики |
Способ 1 — Замена дисплейного модуля в сборе
Это самый простой и надежный метод. Вы меняете сразу весь «пирог»: стекло, тачскрин и матрицу. Я рекомендую этот вариант новичкам, так как он не требует специального оборудования для переклейки.
- Выключите смартфон. Нажмите и удерживайте кнопку питания, выберите «Выключить». Это предотвратит короткое замыкание.
- Прогрейте края экрана. Используйте фен, чтобы размягчить клей по периметру корпуса. Грейте равномерно, чтобы не перегреть аккумулятор.
- Прикрепите присоску. Прилепите её к экрану и аккуратно потяните вверх, создавая небольшую щель между стеклом и рамкой.
- Разделите корпус. Вставьте медиатор или пластиковую карту в щель и медленно проведите по кругу, отклеивая экран от корпуса.
- Отключите аккумулятор. Открутите винты защитной панели и аккуратно отсоедините шлейф батареи от платы. Это самый важный шаг — без него можно сжечь контроллер питания.
- Демонтируйте старый модуль. Отсоедините шлейф экрана от материнской платы и выньте поврежденный модуль из рамки.
- Установите новый экран. Подключите шлейф нового модуля к разъему, убедившись, что он защелкнулся до конца.
- Проверьте работоспособность. Временно подключите аккумулятор и включите телефон. Проверьте, работает ли сенсор во всех точках и нет ли засветов на матрице.
- Соберите устройство. Если всё работает, очистите рамку от остатков старого клея, нанесите новый адгезив и плотно прижмите экран.
Способ 2 — Замена только стекла (переклейка)
Этот метод подходит, если матрица показывает изображение без полос, а сенсор (тачскрин) реагирует на касания. Здесь мы меняем только верхний слой стекла. Это сложный процесс, требующий высокой точности.
Процесс начинается с отделения разбитого стекла от матрицы с помощью сепаратора — специального нагревательного стола. Я заметил, что при использовании обычного фена риск перегреть матрицу гораздо выше, поэтому сепаратор здесь незаменим. После нагрева стекло аккуратно срезается тонким лезвием или струной.
Далее следует этап очистки. Нужно полностью удалить остатки старого клея (ОСА) с поверхности матрицы, используя изопропиловый спирт. После этого наносится новый слой прозрачного клея, и стекло прижимается в вакуумной камере или под прессом. В конце изделие помещается в УФ-лампу для окончательного отверждения состава.
| Параметр | Замена модуля в сборе | Замена только стекла |
|---|---|---|
| Сложность | Низкая / Средняя | Высокая |
| Стоимость запчасти | Выше | Ниже |
| Риск повредить матрицу | Минимальный | Очень высокий |
| Необходимое оборудование | Базовый набор инструментов | Сепаратор, вакуумный пресс, УФ-лампа |
Способ 3 — Использование сторонних сервисных наборов
Для многих моделей выпускаются готовые ремкомплекты. В них входит не только экран, но и набор проклеек (адгезивов) — специальных двусторонних скотчей, которые вырезаны точно под форму вашего корпуса.
Работа с такими наборами упрощает сборку и позволяет вернуть устройству частичную герметичность. Главное правило здесь — идеальная чистота. Любая пылинка под проклейкой создаст бугорок, из-за которого экран может треснуть при нажатии.
- Подготовьте рамку. Удалите весь старый скотч и клей с помощью спиртовой салфетки.
- Наклейте адгезив. Аккуратно перенесите проклейку из набора на рамку корпуса, соблюдая границы.
- Установите экран. Расположите модуль точно по центру и равномерно прижмите его по всему периметру.
- Зафиксируйте результат. Используйте канцелярские резинки или специальные зажимы на 30-60 минут, чтобы клей схватился.
Что делать если не работает
Бывает так, что после сборки экран остается черным или ведет себя странно. Первым делом проведите быструю проверку: полностью выключите телефон, отсоедините аккумулятор, подождите 10 секунд и подключите всё заново. Часто проблема решается простой перезагрузкой питания.
Если это не помогло, переходим к глубокой диагностике.
| Симптом | Вероятная причина | Решение | Сложность |
|---|---|---|---|
| Экран не светится, но телефон вибрирует | Плохо защелкнут шлейф дисплея | Переподключить разъем шлейфа | Легко |
| Появились вертикальные полосы | Поврежден шлейф или брак матрицы | Заменить модуль на другой | Средне |
| Тачскрин не работает в некоторых зонах | Перекос модуля или плохой прижим | Переклеить экран ровно | Средне |
| Экран мерцает или меняет цвета | Статическое электричество или окислы | Протереть контакты спиртом | Легко |
Решение 1: Проверка шлейфов. Снова разберите устройство и внимательно осмотрите разъем. Если на контактах есть пыль, аккуратно удалите её сухой зубной щеткой. Убедитесь, что шлейф зашел в паз до щелчка.
Решение 2: Проверка на брак. Если шлейфы подключены верно, но полосы остаются, скорее всего, вам попался бракованный модуль. Попробуйте подключить старый экран (если он хоть что-то показывает) — если он работает лучше, значит, новый модуль неисправен.
Когда обращаться в сервис:
- Если после всех попыток экран не включается (возможен выход из строя контроллера на материнской плате).
- Если вы заметили повреждение дорожек на самой плате.
- Если аккумулятор вздулся или начал сильно греться при подключении.
Как предотвратить поломку в будущем:
- Установите защитное стекло с качественным олеофобным покрытием.
- Используйте чехол с выступающими бортиками, которые прикрывают экран при падении плашмя.
- Не носите телефон в одном кармане с ключами или монетами.
Полезные советы
За годы практики я выработал несколько лайфхаков, которые упрощают жизнь при ремонте электроники. Во-первых, никогда не используйте металлические предметы для поддевания экрана — только пластик. Металл легко царапает рамку и может пробить аккумулятор.
Чтобы не запутаться в винтиках, используйте магнитный коврик или обычный лист бумаги, где вы нарисуете схему телефона и будете класть каждый винт на свое место. Я однажды вкрутил длинный винт в отверстие для короткого и буквально пробил материнскую плату насквозь — это была дорогая ошибка.
Другие полезные рекомендации:
- Используйте антистатический браслет или периодически касайтесь заземленного металлического предмета, чтобы не сжечь микросхемы статикой.
- Проверяйте качество запчасти до того, как наклеите её на постоянную основу. Просто приложите шлейф и включите устройство.
- При прогреве клея не держите фен на одном месте дольше 5 секунд, постоянно перемещайте его.
- Если клей идет тяжело, добавьте каплю специального растворителя для адгезивов.
- Всегда делайте бэкап данных перед разборкой.
Частые вопросы о теме
Стоит ли покупать дешевые копии экранов? Я не рекомендую этого делать. Дешевые копии часто имеют плохую цветопередачу, низкую яркость и очень хрупкое стекло. Кроме того, тачскрин на копиях может работать с задержкой или «фантомными нажатиями».
Сколько времени занимает ремонт? В среднем замена модуля занимает от 1 до 3 часов. Основное время уходит на аккуратный прогрев и ожидание высыхания клея.
Можно ли заменить экран без фена? Теоретически можно, если у вас съемная задняя крышка. Но если корпус склеен, без нагрева вы либо разобьете матрицу еще сильнее, либо порвете шлейфы, так как клей будет слишком жестким.
FAQ
Нужно ли калибровать сенсор после замены? В большинстве современных Android и iOS устройств калибровка происходит автоматически при первом запуске. В редких случаях для старых моделей может потребоваться специальный софт.
Повлияет ли замена экрана на водонепроницаемость? Да, заводская герметичность будет нарушена. Даже с использованием качественных проклеек телефон перестанет быть полностью водонепроницаемым, поэтому будьте осторожны с водой.
Как выбрать версию экрана: Original или OLED/LCD? Если ваш телефон изначально имел OLED-экран, замена его на дешевый LCD приведет к увеличению толщины модуля, повышенному расходу батареи и более тусклым цветам.
Что делать, если новый экран не влезает в рамку? Проверьте, нет ли в пазах остатков старого клея или мелких осколков стекла. Очистите рамку спиртом и попробуйте установить модуль снова, начиная с угла.
Сколько сохнет клей B-7000? Первичная фиксация происходит за 10-15 минут, но для полного отверждения рекомендуется оставить телефон под зажимами на 24 часа.
Можно ли менять экран, если аккумулятор разряжен? Можно, но для проверки работоспособности модуля вам всё равно придется его зарядить. Рекомендую зарядить телефон до 50% перед началом работ.
