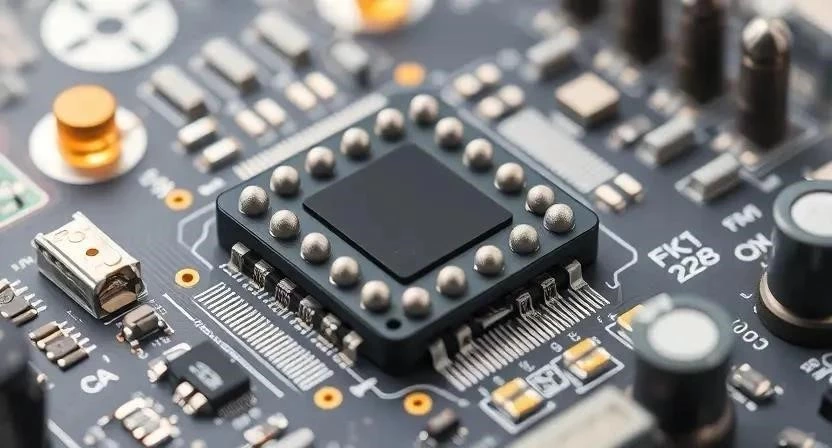

Экран устройства перестает реагировать на касания или работает с перебоями, хотя само стекло внешне цело. Часто такая проблема возникает из-за выхода из строя микросхемы-контроллера, которая установлена непосредственно на материнской плате. Подобные поломки случаются из-за перегрева компонентов или попадания влаги внутрь корпуса. В этой статье я опишу, как выполнить замену контроллера тачскрина пошагово, чтобы быстро восстановить работоспособность сенсора.
Подготовка и важные требования перед началом
Работа с многослойными платами требует предельной аккуратности, так как внутренние слои меди могут расслоиться при чрезмерном нагреве. Я всегда использую антистатический браслет, чтобы случайный разряд электричества не уничтожил соседние SMD компоненты.
Для качественного ремонта вам понадобится следующий набор оборудования:
- Цифровой микроскоп с увеличением от 10х для контроля состояния площадок.
- Термовоздушная паяльная станция с регулировкой потока воздуха.
- Мультиметр для прозвонки цепей питания и данных.
- Качественный бессвинцовый флюс, не проводящий ток.
- Оплетка для удаления припоя и тонкий паяльник.
Особое внимание уделите температурному режиму. Превышение допустимого порога на многослойной плате приводит к образованию «пузырей» (деламинации), что делает устройство неремонтопригодным.
Способ 1 — Замена с помощью термовоздушного фена
Этот метод считается самым быстрым и доступным, но он требует твердой руки, чтобы не сдуть мелкие конденсаторы вокруг чипа.
- Нанесите небольшое количество флюса по периметру микросхемы. Это поможет теплу распределяться равномерно и предотвратит окисление.
- Установите температуру фена на 320-350°C, поток воздуха — на средний уровень. Начните прогревать чип круговыми движениями, не задерживаясь на одном месте.
- Аккуратно подденьте контроллер тонким пинцетом, когда припой перейдет в жидкое состояние. Если чип не двигается, продолжайте прогрев, чтобы не вырвать дорожки с корнем.
- Очистите контактные площадки на плате с помощью оплетки и паяльника. Поверхность должна стать идеально ровной и блестящей.
- Центрируйте новый контроллер на площадках. Слегка прогрейте его феном до момента, пока поверхностное натяжение припоя не «притянет» чип на место.
- Прогрейте края микросхемы для окончательной фиксации. После остывания удалите остатки флюса изопропиловым спиртом.
Способ 2 — Использование ИК-станции
Инфракрасный прогрев исключает риск механического смещения деталей потоком воздуха и обеспечивает более глубокий прогрев всей структуры платы.
Процесс установки выглядит так:
- Разместите плату в держателе ИК-станции и настройте профиль нагрева согласно даташиту на контроллер.
- Запустите предварительный прогрев всей платы до 100-150°C. Это минимизирует термический шок и риск искривления текстолита.
- Переведите станцию в режим активного демонтажа. Когда температура в точке пайки достигнет плавления припоя, аккуратно снимите старый чип.
- Подготовьте площадку, удалив старый припой.
- Установите новый контроллер и запустите цикл припоя. ИК-лучи равномерно прогревают все шарики BGA пайки одновременно.
- Дождитесь полного охлаждения платы перед любыми манипуляциями с ней.
Я рекомендую этот метод для дорогих устройств с очень плотной компоновкой элементов.
Способ 3 — Реболлинг контроллера
Реболлинг необходим, если вы используете б/у чип или если при демонтаже старого контроллера шарики припоя на новом компоненте были повреждены.
- Очистите контакты на нижней части микросхемы от остатков старого припоя.
- Наложите на чип специальный трафарет, соответствующий его ревизии и количеству выводов.
- Нанесите через отверстия трафарета припой-пасту или аккуратно уложите маленькие шарики припоя.
- Прогрейте чип феном до полного расплавления шариков. В результате на нижней части микросхемы образуется идеальная сетка новых контактов.
- Установите подготовленный чип на плату и зафиксируйте его прогревом.
Ниже приведено сравнение основных методов пайки:
| Способ | Сложность | Когда применять | Плюсы | Минусы |
|---|---|---|---|---|
| Термофен | Средняя | Быстрая замена | Скорость, доступность | Риск перегрева соседних деталей |
| ИК-станция | Высокая | Сложные платы | Равномерный нагрев | Дорогое оборудование |
| Реболлинг | Очень высокая | Восстановление чипа | Гарантия контакта | Трудоемкость, нужен трафарет |
Что делать если не работает
Если после замены чипа тачскрин всё еще не реагирует, проблема может крыться в обвязке или повреждении внутренних слоев платы.
Выполните следующие действия по порядку:
- Проверьте питание контроллера. С помощью мультиметра замерьте напряжение на конденсаторах вокруг чипа. Если питания нет, ищите обрыв в цепи или сгоревший предохранитель.
- Проведите диагностику линий данных. Прозвоните дорожки от контроллера до разъема тачскрина.
- Проверьте наличие короткого замыкания (КЗ) на линиях питания. Если мультиметр показывает низкое сопротивление на землю, значит, в цепи есть пробитый элемент.
- Осмотрите плату под микроскопом на предмет «перемычек» из припоя между выводами нового чипа.
Таблица диагностики типичных симптомов:
| Симптом | Вероятная причина | Решение | Сложность |
|---|---|---|---|
| Полное отсутствие реакции | Нет питания на чипе | Проверка LDO-регулятора | Средняя |
| Работает часть экрана | Плохой контакт (недогрев) | Повторный прогрев или реболлинг | Средняя |
| Фантомные нажатия | Замыкание линий данных | Очистка от флюса, проверка КЗ | Высокая |
Когда обращаться в сервис: если после всех манипуляций питание в норме, но связи с чипом нет, вероятно, произошло расслоение платы или повреждение CPU. Такие работы требуют использования рентгена или профессионального оборудования для восстановления переходов.
Полезные советы
Чтобы ремонт прошел успешно, я рекомендую использовать следующие приемы:
- Защищайте соседние пластиковые разъемы и мелкие SMD компоненты с помощью термоскотча или алюминиевой фольги.
- Используйте флюс с низкой активностью, чтобы избежать коррозии дорожек в будущем.
- Следите за температурой: для бессвинцового припоя оптимальный порог плавления составляет 217-220°C, но для прогрева платы через текстолит потребуется больше.
- Всегда делайте фото платы до начала работ, чтобы помнить расположение всех мелких элементов.
Список необходимых расходных материалов:
| Материал | Назначение | Особенности |
|---|---|---|
| Флюс (например, Amtech) | Удаление окислов, плавление | Выбирайте непроводящий тип |
| Припой (свинцовый/бессвинцовый) | Создание контакта | Сплав с низкой температурой плавления |
| Трафарет | Нанесение шаров припоя | Должен строго соответствовать ревизии чипа |
| Изопропиловый спирт | Очистка платы | Быстро испаряется, не оставляет следов |
Частые вопросы о теме
Можно ли использовать обычный паяльник для замены контроллера?
Нет, контроллеры тачскрина имеют BGA-корпус (шарики припоя под чипом). Паяльником невозможно достучаться до всех контактов одновременно, что приведет к вырыванию площадок.
Как понять, что дело именно в чипе, а не в самом стекле?
Необходимо проверить осциллографом наличие сигналов на линиях данных при попытке нажатия. Если сигналы от стекла приходят, а контроллер на них не реагирует $
ightarrow$ проблема в чипе.
Совместимы ли контроллеры разных ревизий?
Чаще всего нет. Даже если маркировка похожа, распиновка может отличаться. Всегда подбирайте запчасть строго по парт-номеру и ревизии платы.
FAQ
1. Какая температура оптимальна для выпаивания чипа?
Обычно это 330-360°C на фене, но реальная температура на плате будет ниже. Ориентируйтесь по плавлению припоя под микроскопом.
2. Что делать, если при выпаивании оторвалась контактная площадка?
Потребуется восстановление дорожки с помощью тончайшего медного провода (перемычки) в эмалированной изоляции.
3. Сколько времени занимает процедура замены?
Опытный мастер справляется за 1-2 часа, включая диагностику и проверку.
4. Нужно ли прошивать новый контроллер после установки?
В большинстве случаев контроллеры тачскрина не требуют прошивки, так как их конфигурация считывается из памяти устройства.
5. Как предотвратить повторный выход чипа из строя?
Проверьте герметичность корпуса и состояние защитных экранов. Если причиной был перегрев, стоит заменить термопрокладки на процессоре устройства.
6. Можно ли использовать дешевый китайский флюс?
Не рекомендую. Дешевые составы часто бывают агрессивными (кислотными), что вызывает гниение дорожек через несколько месяцев после ремонта.
