Экран монитора внезапно потемнел или на нем появились темные пятна, хотя изображение все еще просматривается, если посветить на панель фонариком. Такая проблема часто встречается в бюджетных IPS-моделях из-за перегрева или низкого качества компонентов. Чтобы не покупать новый монитор, поможет замена подсветки ips панели. Я подробно опишу процесс ремонта, который позволит вам самостоятельно вернуть устройству яркость и четкость за несколько часов работы.
Подготовка к работе и необходимые инструменты
Перед тем как лезть внутрь устройства, нужно подготовить рабочее место. Оно должно быть идеально чистым, так как любая пылинка, попавшая под диффузор (рассеивающий слой), останется там навсегда в виде яркого пятна. Я рекомендую использовать антистатический браслет, чтобы случайный разряд не сжег контроллер матрицы.

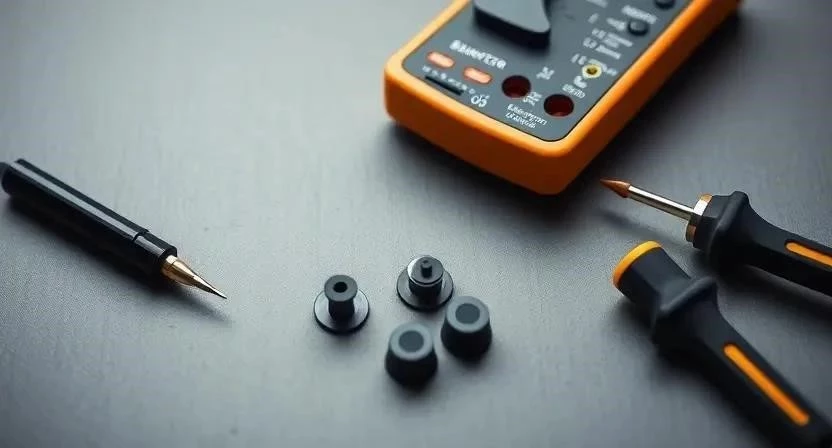

Для работы вам понадобятся следующие инструменты:
- Мультиметр для прозвонки цепей и замера вольтажа.
- Вакуумные присоски для безопасного подъема стеклянной панели.
- Набор прецизионных отверток (крестовые и плоские).
- Паяльник с тонким жалом, припой и флюс.
- Пинцет для работы с мелкими деталями и шлейфами.
Внимание: Матрица в бюджетных мониторах крайне хрупкая. Любое чрезмерное давление или резкое движение при разборке приведет к появлению трещин или полос. Также будьте предельно осторожны со шлейфами — они очень тонкие и легко рвутся при натяжении.
Полная замена планок подсветки
Этот метод считается самым надежным, так как вы заменяете все изношенные элементы новыми. Я обычно выбираю этот путь, чтобы не возвращаться к ремонту через месяц из-за перегорания соседнего диода.
- Отключите монитор от сети и всех источников сигнала. Выкрутите все винты на задней крышке корпуса.
- Аккуратно снимите пластиковую рамку. Если она держится на защелках, используйте пластиковую лопатку, чтобы не оставить царапин.
- Прикрепите присоски к поверхности экрана. Плавно потяните панель вверх, отделяя её от корпуса.
- Отсоедините шлейфы матрицы от платы управления. Делайте это медленно, чтобы не погнуть контакты.
- Поочередно извлеките слои подсветки: сначала защитную пленку, затем диффузор и отражатель.
- Выкрутите винты, фиксирующие старые светодиодные планки, и извлеките их из корпуса.
- Установите новые совместимые планки, соблюдая их расположение.
- Соберите монитор в обратном порядке, убедившись, что все слои лежат ровно и без перекосов.
После сборки включите устройство. Если экран светится равномерно по всей площади, значит, установка прошла успешно.

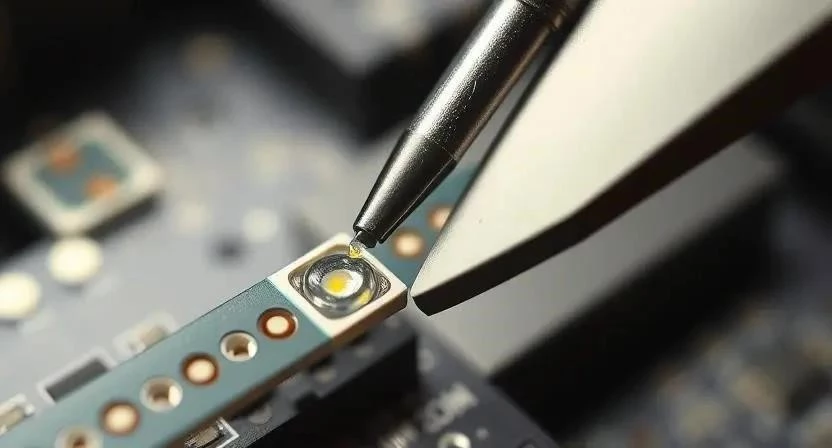

Точечная замена перегоревшего светодиода
Если бюджет ограничен или новые планки недоступны, можно заменить только один неисправный элемент. Это более кропотливая работа, требующая навыков пайки.
- Проверьте каждую планку мультиметром в режиме проверки диодов. Перегоревший светодиод не будет показывать падение напряжения или будет иметь обрыв цепи.
- Очистите место пайки вокруг неисправного диода от старого припоя.
- Аккуратно выпаяйте сгоревший элемент, используя пинцет.
- Возьмите новый светодиод с аналогичными характеристиками тока и вольтажа.
- Установите диод, строго соблюдая полярность (плюс к плюсу, минус к минусу). Переполюсовка приведет к тому, что диод не загорится.
- Запаяйте контакты, стараясь не перегреть соседние элементы и дорожки на плате.
Я заметил, что при точечном ремонте важно использовать качественный флюс, чтобы припой лег ровно и не образовалось короткое замыкание.
Перепайка драйвера и изменение схемы подключения
Когда оригинальные запчасти найти невозможно, приходится идти на хитрости с электроникой. Часто светодиоды перегорают из-за слишком высокого тока, который подает драйвер подсветки.
- Найдите на плате драйвера резисторы, отвечающие за ограничение тока подсветки.
- Замените штатные резисторы на детали с чуть большим сопротивлением. Это немного снизит яркость, но значительно продлит срок службы диодов.
- Если планки имеют последовательное соединение, проверьте возможность перевода их в параллельную схему (только если вольтаж драйвера позволяет).
- Проверьте стабильность напряжения на выходе драйвера с помощью мультиметра перед подключением матрицы.
Такой метод требует понимания основ электроники, но он позволяет «оживить» монитор, для которого больше не выпускают запчасти.
Сравнение методов ремонта
| Способ | Сложность | Стоимость | Плюсы | Минусы |
|---|---|---|---|---|
| Полная замена планок | Средняя | Выше среднего | Долгий срок службы, равномерный свет | Нужно искать совместимые детали |
| Точечный ремонт | Высокая | Низкая | Минимальные затраты на детали | Риск повредить плату, короткий срок службы остальных диодов |
| Модификация драйвера | Очень высокая | Минимальная | Предотвращение повторного сгорания | Снижение максимальной яркости экрана |
Что делать, если экран не включился
Если после всех манипуляций монитор остается темным, не паникуйте. Чаще всего причина кроется в простых ошибках сборки.
- Проверьте плотность прилегания шлейфов. Часто коннектор вставляется не до конца, и цепь остается разомкнутой.
- Прозвоните цепь подсветки на наличие короткого замыкания. Если где-то лишняя капля припоя соединила плюс и минус, драйвер уйдет в защиту.
- Убедитесь, что вы не перепутали полярность при установке новых диодов или планок.
- Проверьте работоспособность самого драйвера подсветки: замерьте выходное напряжение на разъеме, идущем к планкам.
Если напряжение на выходе драйвера отсутствует, значит, проблема переместилась в блок питания или контроллер, и потребуется ремонт электронной платы.
Диагностика неисправностей подсветки
| Симптом | Вероятная причина | Решение | Сложность |
|---|---|---|---|
| Темное пятно в одной части экрана | Перегорание одного или нескольких LED | Точечная замена или замена планки | Средняя |
| Экран полностью черный (изображение есть) | Обрыв цепи или выход из строя драйвера | Проверка шлейфов $ ightarrow$ замена драйвера |
Высокая |
| Мерцание подсветки | Плохой контакт или подгорающий конденсатор | Перепайка контактов $ ightarrow$ замена конденсаторов |
Средняя |
| Неравномерный свет (засветы) | Смещение диффузора или отражателя | Пересборка слоев матрицы | Низкая |
Полезные советы по ремонту
Чтобы результат получился профессиональным, используйте эти лайфхаки:
- Для очистки внутренних слоев используйте только сжатый воздух в баллонах. Обычный пылесос может создать статическое электричество.
- При установке матрицы используйте присоски даже для небольших экранов. Это исключает риск сдавливания панели пальцами.
- Выбирайте светодиодные планки с повышенным ресурсом (Long Life) или от проверенных брендов, даже если они стоят чуть дороже.
- Перед окончательной сборкой корпуса включите подсветку на несколько минут, чтобы убедиться в отсутствии темных зон.
Частые вопросы о замене подсветки
Можно ли ставить планки от другого бренда?
Только если они полностью совпадают по размеру, количеству светодиодов и вольтажу. В противном случае вы либо не закрепите их в корпусе, либо сожжете их из-за неправильного тока.
Как долго прослужит новая подсветка?
При качественной установке и использовании оригинальных деталей — от 3 до 7 лет. Если вы снизили ток через резисторы, срок службы может увеличиться.
Поменяется ли цветопередача после ремонта?
Если использовать светодиоды с другим цветовым индексом (K), оттенок белого может измениться (стать более синим или желтым). Старайтесь подбирать детали с тем же значением цветовой температуры.
FAQ
Сколько в среднем стоит замена подсветки?
Стоимость самих планок для бюджетного монитора обычно составляет от 500 до 2000 рублей. Если обращаться в сервис, общая сумма будет выше из-за оплаты работы.
Сколько времени занимает весь процесс?
У новичка разборка и сборка с заменой планок может занять 3-5 часов. Опытный мастер справляется за 1.5-2 часа.
Нужна ли специальная пайка для светодиодов?
Достаточно обычного паяльника с тонким жалом и температуры около 300-350°C. Главное — не перегревать диод более 2-3 секунд.
Дают ли гарантию на такой ремонт?
При самостоятельном ремонте гарантии нет. Сервисные центры обычно дают от 3 до 12 месяцев на замененные детали.
Можно ли заменить подсветку на более мощную?
Не рекомендуется. Повышенная мощность приведет к перегреву диффузора (он может поплыть) и быстрому выходу из строя драйвера.
Что делать, если я разбил матрицу при разборке?
К сожалению, замена матрицы в бюджетном мониторе стоит почти столько же, сколько новый аппарат. В таком случае ремонт становится экономически невыгодным.
