Как заменить систему охлаждения смартфона и избавиться от перегрева

Во время интенсивных игровых сессий корпус смартфона раскаляется, а частота кадров в секунду (FPS) резко падает. Это происходит из-за троттлинга — защитного механизма, который снижает мощность процессора, чтобы устройство не сгорело. Подобные ситуации часто встречаются в игровых моделях, так как мощное железо в ограниченном пространстве корпуса требует идеального отвода тепла. В этом руководстве я разберу, как выполнить замену системы жидкостного охлаждения смартфона: 3 способа пошагово, чтобы вернуть устройству максимальную производительность и убрать перегрев.

Подготовка к работе и необходимые инструменты

Прежде чем приступать к разборке, нужно подготовить рабочее место. Оно должно быть чистым, освещенным и свободным от статического электричества. Я рекомендую использовать антистатический коврик или хотя бы деревянную поверхность.

Внимание: Самостоятельное вскрытие корпуса ведет к автоматической потере гарантии. Существует высокий риск повредить хрупкие шлейфы или треснуть экран при неправильном демонтаже.

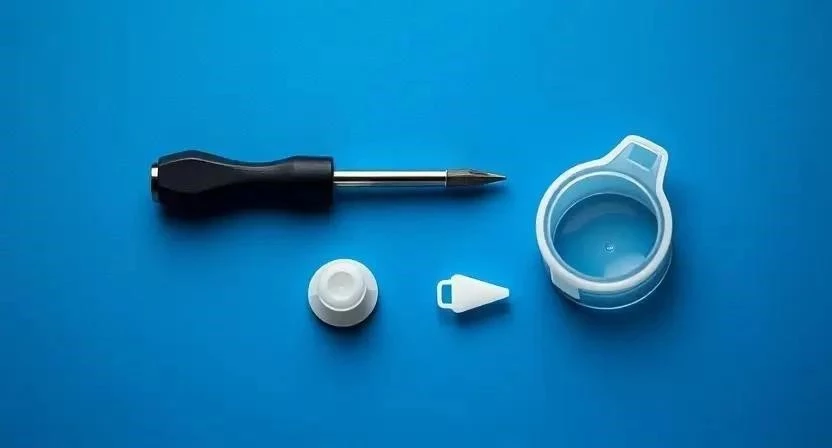

Для работы вам понадобится следующий набор инструментов:

• Набор прецизионных отверток (обычно требуются крестовые Philips #00 или Torx в зависимости от бренда).
• Вакуумная присоска для захвата задней панели или экрана.
• Пластиковые медиаторы или тонкие лопатки для аккуратного разделения деталей корпуса.
• Технический спирт (изопропиловый) и безворсовые салфетки для очистки поверхности.
• Фен (строительный или мощный бытовой) для размягчения заводского клея.

Обновление термоинтерфейса: паста и прокладки

Самый простой способ борьбы с перегревом — замена высохшей термопасты или изношенных термопрокладок. Со временем эти материалы теряют эластичность и перестают эффективно передавать тепло от процессора к охлаждающему модулю.

Я однажды столкнулся с тем, что после года активного использования термопаста в моем смартфоне превратилась в сухую корку, и температура в играх выросла на 10°. После её замены троттлинг практически исчез.

1. Разогрейте края задней крышки с помощью фена (температура около 60-80°), чтобы размягчить клей. Это позволит безопасно отделить панель от корпуса.
2. Прикрепите присоску к крышке и аккуратно потяните вверх, вставив медиатор в образовавшуюся щель. Медленно проведите медиатором по периметру, пока крышка полностью не отделится.
3. Открутите винты, удерживающие защитный экран материнской платы. После этого вы увидите модуль охлаждения, прилегающий к процессору.
4. Аккуратно снимите охлаждающий модуль. Если он приклеен, слегка подогрейте его феном, чтобы не вырвать процессор из пая.

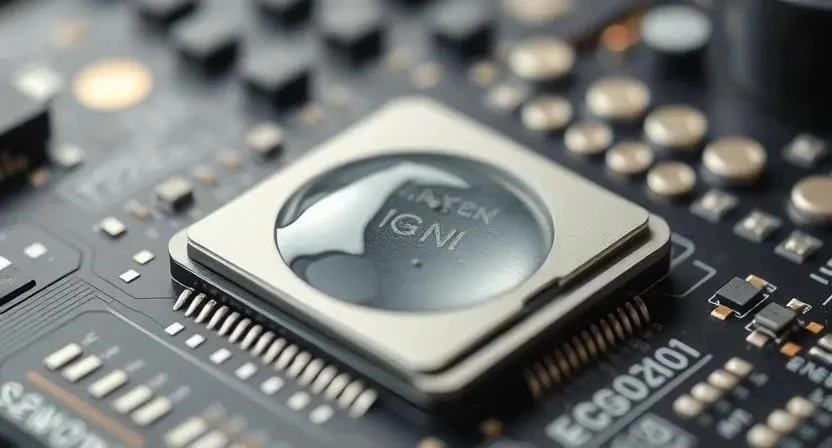

5. Очистите поверхность процессора и медной пластины от старого интерфейса, используя салфетку, смоченную в изопропиловом спирте. Поверхность должна стать зеркально чистой.
6. Нанесите небольшую каплю качественной термопасты на кристалл процессора. Распределите её тонким ровным слоем с помощью лопатки.
7. Установите охлаждающий модуль на место и плотно затяните винты. Это обеспечит необходимый прижим для теплопередачи.
8. Соберите устройство в обратном порядке, предварительно проверив, что все шлейфы подключены правильно.

Для выбора подходящего материала используйте эту таблицу:

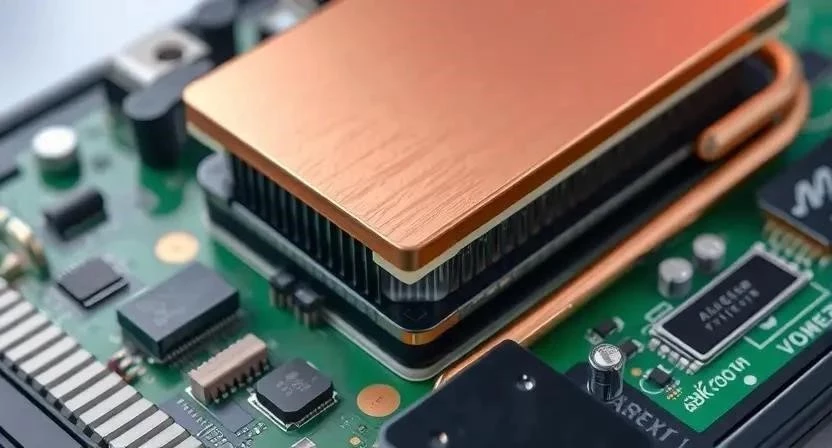

Полная замена испарительной камеры или медных трубок

Если в системе охлаждения произошла разгерметизация испарительной камеры или медная трубка была деформирована, простая замена пасты не поможет. В таких случаях требуется установка нового аппаратного модуля.

1. Отключите аккумулятор, отсоединив его шлейф от материнской платы. Это обязательный шаг, чтобы избежать короткого замыкания при работе с металлом.
2. Открутите все фиксирующие винты, которые удерживают СЖО (систему жидкостного охлаждения) на плате.
3. Аккуратно извлеките старый модуль охлаждения. Обратите внимание, как именно он был расположен, чтобы правильно установить новый.
4. Возьмите новую испарительную камеру и проверьте её на соответствие модели вашего смартфона. Запчасти от разных ревизий одного и того же телефона могут отличаться по толщине.
5. Очистите посадочное место на плате от остатков старого клея или термопрокладок.
6. Установите новый модуль, совместив отверстия для винтов с отверстиями на материнской плате.
7. Затяните винты крест-накрест, чтобы давление на процессор распределялось равномерно. Это предотвратит появление воздушных прослоек.
8. Подключите аккумулятор и проведите тестовый запуск устройства.

Добавление сторонних элементов охлаждения

Когда стандартных возможностей СЖО недостаточно, можно модифицировать систему, добавив внешние радиаторы или улучшив обдув корпуса.

Я рекомендую этот метод тем, кто использует смартфон в основном дома или в специализированных гейм-центрах, так как модификации могут сделать устройство громоздким.

• Установка тонких медных пластин-радиаторов на свободные участки материнской платы для распределения тепла.
• Замена стандартной пластиковой задней крышки на алюминиевую или стеклянную с медным сердечником.
• Просверливание небольших вентиляционных отверстий в корпусе (только для тех, кто не боится потери влагозащиты).
• Использование внешних кулеров с элементом Пельтье, которые примагничиваются к задней панели.
• Замена штатных термопрокладок на более теплопроводные аналоги с высоким коэффициентом W/mK.

Диагностика: что делать, если перегрев остался

Если после всех манипуляций телефон продолжает греться, значит, проблема кроется либо в ошибке монтажа, либо в аппаратном сбое.

Первым делом проведите быструю проверку: перезагрузите устройство, удалите фоновые приложения и убедитесь, что чехол не блокирует отвод тепла. Если это не помогло, переходите к детальной диагностике.

Когда обращаться в сервис:
Если вы заметили вздутие аккумулятора, почувствовали запах гари или если экран перестал реагировать на касания после сборки. Также в сервис стоит обратиться, если после замены СЖО смартфон перестал включаться — скорее всего, поврежден один из шлейфов.

Как предотвратить перегрев в будущем:
Не играйте на зарядке, так как аккумулятор выделяет дополнительное тепло. Используйте игровые режимы в настройках, которые оптимизируют частоты процессора. Раз в полгода очищайте разъем зарядки и динамики от пыли, чтобы не нарушать общую циркуляцию воздуха вокруг корпуса.

Полезные советы по обслуживанию

При выборе термопасты ориентируйтесь на теплопроводность. Для смартфонов лучше брать составы с высокой вязкостью, чтобы паста не вытекала из-под модуля при нагреве. Я заметил, что слишком жидкие составы через пару месяцев «расползаются» по плате.

Чтобы не повредить экран при разборке, используйте метод «постепенного прогрева»: прогревайте один участок крышки, приподнимайте его, затем переходите к следующему. Никогда не вставляйте металлические предметы глубоко под экран — один неосторожный рывок может перерезать шлейф дисплея.

Для проверки температуры используйте специализированный софт (например, CPU-Z или AIDA64). Замеряйте показатели в трех режимах: в простое, при просмотре видео и в тяжелой игре. Если разница между ядрами процессора составляет более 5-7°, значит, прижим охлаждения неравномерный.

Частые вопросы о замене охлаждения

Как часто нужно менять термоинтерфейс?
В игровых смартфонах при ежедневной нагрузке рекомендуется обновлять термопасту раз в 1-1.5 года. Если вы заметили падение FPS, которое не лечится обновлением ПО, пора задуматься о замене.

Влияет ли это на гарантию?
Да, любое вскрытие корпуса с нарушением заводских пломб автоматически аннулирует гарантию производителя.

Можно ли использовать жидкий металл?
Это крайне опасно. Жидкий металл проводит электричество. Если одна капля попадет на компоненты материнской платы, произойдет мгновенное короткое замыкание, и телефон станет «кирпичом». Рекомендую использовать только качественные термопасты или прокладки.

FAQ: ответы на технические вопросы

1. Поможет ли замена СЖО, если телефон греется даже в браузере?
Скорее всего, проблема программная (вирусы, кривое обновление ОС) или в износе аккумулятора. СЖО отвечает за отвод тепла от процессора при нагрузках, а не за общий температурный фон.

2. Совместимы ли модули охлаждения от разных моделей одного бренда?
В большинстве случаев — нет. Даже в одной серии смартфонов расположение компонентов на плате может отличаться на миллиметры, что сделает установку чужого модуля невозможной.

3. На сколько градусов реально снизить температуру?
При правильной замене высохшей пасты на новую можно добиться снижения температуры процессора на 5-15°. В сочетании с внешним кулером эффект может быть еще значительнее.

4. Что будет, если нанести слишком много термопасты?
Избыток пасты может сработать как изолятор или выдавиться за пределы процессора на соседние элементы. Это не приведет к поломке (если паста не проводит ток), но снизит эффективность охлаждения.

5. Можно ли заменить медную трубку на более толстую?
Это потребует серьезной модификации корпуса и, возможно, выпиливания частей пластикового каркаса. Без профессионального инструмента это практически невыполнимо.

6. Какие инструменты лучше всего подходят для разных брендов?
Для большинства современных смартфонов актуальна следующая совместимость:
