Как использовать лабораторный блок питания вместо аккумулятора

Случается, что аккумулятор устройства полностью выходит из строя или отсутствует, а проверить работоспособность платы нужно срочно. Такая ситуация часто возникает при ремонте электроники, когда нужно понять, жива ли материнская плата, не дожидаясь доставки новой батареи. В этой инструкции я разберу, как использовать лабораторный блок питания вместо аккумулятора, чтобы безопасно подать ток на устройство. Вы узнаете, как настроить вольтаж, ограничить ток и запустить технику без АКБ за несколько минут.

Подготовка и важные требования

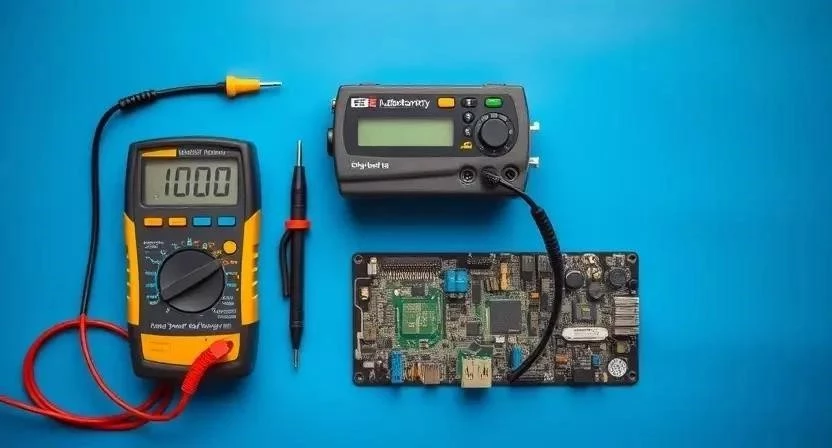

Перед тем как подавать напряжение, необходимо подготовить оборудование. Вам понадобится стабилизированный лабораторный блок питания (ЛБП) и цифровой мультиметр для проверки полярности и напряжения на контактах. Первым делом я всегда проверяю номинальное напряжение аккумулятора, который должен стоять в устройстве. Обычно оно указано на самой батарее (например, 3.7V или 3.8V).

Внимание: Ошибка в полярности (перепутанные плюс и минус) почти всегда приводит к мгновенному выгоранию контроллера питания или процессора. Никогда не подавайте питание, не убедившись в правильности подключения.

Для работы потребуются следующие условия:

• ЛБП с возможностью точной регулировки напряжения (CV) и ограничения тока (CC).
• Мультиметр в режиме измерения постоянного напряжения.
• Тонкие медные провода или зажимы-крокодилы.
• Знание номинального напряжения АКБ устройства.
• Чистая рабочая поверхность, исключающая короткое замыкание.

Использование разъема батареи

Это самый безопасный и простой метод, так как он не требует пайки и не повреждает плату. Я рекомендую начинать именно с него.

Сначала ознакомьтесь с таблицей выбора метода подключения:

Процесс подключения через разъем:

1. Выставите на ЛБП напряжение, соответствующее номиналу аккумулятора. Нажмите кнопку «Выход» (Output), если она есть, чтобы подать ток на клеммы.
2. Определите полярность разъема АКБ с помощью мультиметра или по маркировке на плате (VCC — плюс, GND — минус).
3. Подберите тонкие провода, которые плотно входят в контакты разъема. Если проводов нет, используйте тонкие иглы или подходящий переходник.
4. Подсоедините красный провод ЛБП к плюсовому контакту (+), а черный — к минусовому (-).
5. Аккуратно зафиксируйте провода изолентой или малярным скотчем, чтобы они не сместились и не вызвали короткое замыкание.
6. Нажмите кнопку включения на устройстве. Если всё сделано верно, устройство запустится.

Подача питания на контакты платы

Этот метод применяется, когда разъем аккумулятора оторван от платы или поврежден. Здесь работа становится более ювелирной.

Порядок действий при подключении напрямую:

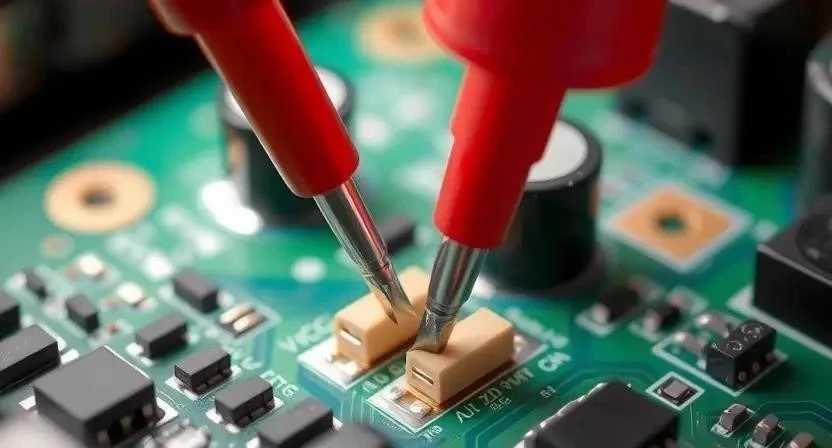

1. Найдите на материнской плате точки питания VCC (положительный полюс) и GND (земля/минус). Обычно они находятся вокруг разъема батареи.
2. Очистите контакты от окислов или остатков флюса с помощью спирта.
3. Припаяйте тонкие провода к этим точкам. Я использую тонкий медный провод в лаковой изоляции, чтобы избежать случайных замыканий соседних элементов.
4. Если пайка невозможна, используйте очень маленькие зажимы-крокодилы, но будьте предельно осторожны, чтобы не задеть соседние компоненты.
5. Подключите провода к соответствующим клеммам ЛБП.
6. Подайте питание и проверьте потребление тока на дисплее блока.

Особенности работы с мелкими компонентами: при пайке используйте тонкий жала паяльника и не держите его на контакте дольше 2-3 секунд. Перегрев может привести к отслоению медной дорожки от текстолита.

Применение имитаторов и адаптеров

Если вы занимаетесь ремонтом профессионально, постоянное использование проводов становится неудобным. В таких случаях выручает имитатор АКБ — специальная плата-переходник, которая вставляется в разъем устройства и имеет выводы под провода ЛБП.

Преимущества этого метода:

• Исключается риск случайного смещения проводов и короткого замыкания.
• Скорость подключения сокращается до нескольких секунд.
• Сохраняется целостность разъема на плате.
• Возможность быстро переключать ЛБП между разными устройствами.
• Стабильный контакт без необходимости пайки.

Создать такой адаптер можно, выпаяв разъем из старого донорского аккумулятора и припаяв к нему провода с разъемами «банан» для ЛБП. Я считаю этот способ самым эффективным для частого использования.

Диагностика проблем при запуске

Если после подключения устройство не включается, первым делом проведите быструю проверку: проверьте, не соскочил ли провод с контакта, правильно ли установлена полярность и включен ли выход напряжения на ЛБП.

Основные причины сбоя:

• Неправильная полярность: Плюс и минус перепутаны местами.
• Просадка напряжения: Напряжение слишком низкое для старта контроллера.
• Срабатывание защиты: ЛБП уходит в защиту из-за короткого замыкания (КЗ) на плате.
• Плохой контакт: Провода лишь касаются контактов, не создавая надежного соединения.

Для анализа используйте таблицу диагностики:

Когда обращаться в сервис: Если при подключении ЛБП вы заметили сильный нагрев какого-либо элемента на плате или почувствовали запах гари — немедленно отключите питание. Это признаки аппаратного пробоя, который требует профессиональной замены компонентов.

Как предотвратить поломки: Всегда выставляйте ограничение по току перед первым включением. Никогда не меняйте полярность проводов при включенном выходе ЛБП.

Рекомендации по безопасной работе

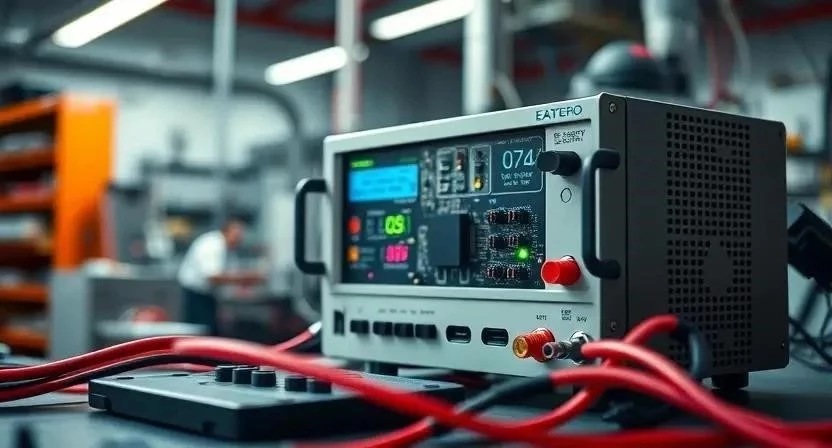

Правильная настройка ЛБП — залог выживания вашего устройства. Главный параметр здесь — режим CC (Constant Current), или ограничение по току.

Мои лайфхаки по стабилизации и безопасности:

• Выставляйте ток на уровне 0.5A — 1.0A для начала. Если в устройстве есть КЗ, блок просто ограничит ток, и плата не сгорит.
• Используйте защиту от короткого замыкания, которая встроена в большинство современных ЛБП.
• При подозрении на нестабильность питания используйте конденсатор параллельно входу питания для сглаживания пульсаций.
• Следите за потреблением: резкий скачок тока в момент нажатия кнопки включения — это нормально, но постоянный высокий ток без запуска ОС говорит о проблеме.
• Всегда проверяйте напряжение на выходе ЛБП мультиметром перед тем, как коснуться контактов платы.

Разбор типичных ситуаций

Можно ли использовать обычный блок питания (от зарядки) вместо лабораторного?
Я крайне не рекомендую это делать. Обычный БП не имеет ограничения по току. Если на плате есть короткое замыкание, обычный блок питания выдаст максимальный ток, что приведет к выгоранию дорожек или компонентов. ЛБП же просто ограничит ток на заданном вами уровне.

Как точно определить полярность?
Используйте мультиметр в режиме вольтметра. Измерьте напряжение на контактах старого аккумулятора (если он жив) или найдите на плате маркировку: «+» или «VCC» — это плюс, «-», «GND» или «VSS» — это минус.

Что делать, если устройство потребляет слишком много тока?
Если ток потребления превышает норму для данного устройства в режиме ожидания, скорее всего, в цепи питания есть утечка или пробит конденсатор. В этом случае нужно искать греющийся элемент с помощью тепловизора или спирта.

Ответы на частые вопросы

Вопрос: Какое напряжение ставить для Li-ion аккумулятора?
Ответ: Обычно от 3.7V до 4.2V. Начните с 3.8V, этого достаточно для большинства устройств.

Вопрос: Что будет, если поставить 5V вместо 3.7V?
Ответ: Высока вероятность сжечь контроллер питания или процессор. Никогда не превышайте максимальное напряжение, указанное на АКБ.

Вопрос: Можно ли запитать устройство от ЛБП на постоянной основе?
Ответ: Да, но только если ЛБП имеет качественную стабилизацию и вы уверены в надежности соединений. Это удобно для стационарных киосков или терминалов.

Вопрос: Как выбрать ЛБП для диагностики электроники?
Ответ: Выбирайте модель с минимальным шагом регулировки напряжения (0.1V или 0.01V) и током до 5A. Важно наличие защиты от КЗ.

Вопрос: Почему устройство не включается, хотя вольтаж верный?
Ответ: Возможно, устройство требует «сигнала» от контроллера АКБ (средний контакт BSI/Temp). В таком случае может понадобиться установка резистора между определенными контактами или использование полноценного имитатора.

Вопрос: Безопасно ли использовать крокодилы?
Ответ: Только если они очень маленькие и вы четко фиксируете их на контактах. Для мелкой электроники лучше использовать пайку или специальные пинцеты.
