Мастер покупает дешевый набор отверток на маркетплейсе, пытается вскрыть современный флагман и в итоге слизывает шлицы винтов или трескает экран из-за жесткого пластика. Такая ситуация случается часто, так как новички недооценивают точность подгонки инструмента в современной электронике. Чтобы собрать профессиональный набор для ремонта телефонов, нужно понимать разницу между бытовым и сервисным оборудованием. Я помогу разобраться в этом вопросе, и вы узнаете, какое оборудование для сервисного центра смартфонов действительно необходимо для качественной работы.
Базовый перечень категорий оборудования
Весь профессиональный инструмент для электроники делится на четыре основные группы. Каждая из них отвечает за свой этап восстановления устройства:
- Разборка: инструменты для вскрытия корпуса и демонтажа модулей.
- Пайка: оборудование для монтажа и демонтажа микросхем.
- Диагностика: приборы для поиска неисправностей на плате.
- Очистка: средства для удаления окислов и загрязнений.

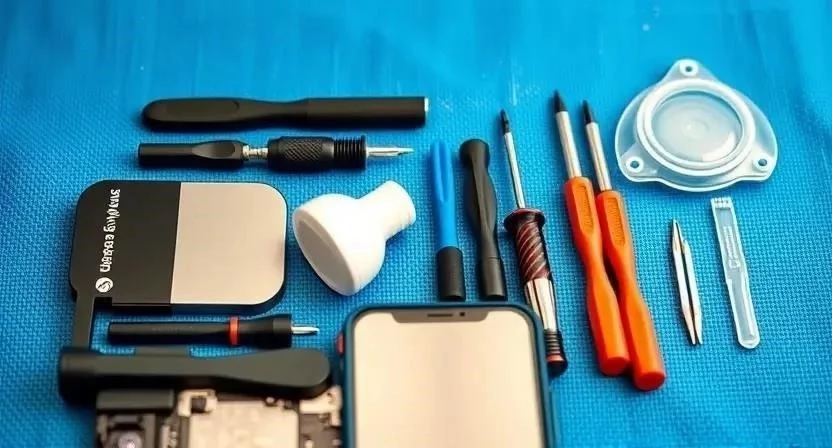

Средства для безопасного вскрытия и разборки
Для работы требуются прецизионные отвертки с магнитными наконечниками, которые точно соответствуют стандартам (Pentalobe, Phillips, Tri-point). Пластиковые лопатки, медиаторы и присоски позволяют открыть корпус, не оставив сколов на краях экрана и царапин на рамке. Я всегда использую только качественные медиаторы, так как дешевый пластик быстро гнется и может повредить шлейфы.
Процесс разборки смартфона выглядит так:
- Прогрев торцов корпуса с помощью сепаратора или термофена для размягчения клея.
- Фиксация экрана присоской для создания небольшого зазора.
- Аккуратное введение медиатора в щель между стеклом и рамкой.
- Плавное перемещение лопатки по периметру для полного отклеивания дисплея.
- Откручивание внутренних винтов с помощью соответствующих прецизионных отверток.

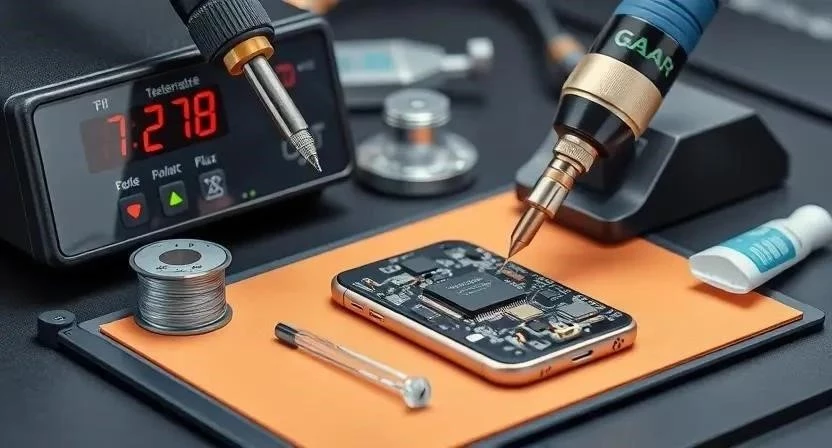

Оборудование для монтажа и пайки компонентов
Центральное место занимает паяльная станция для телефонов. Термовоздушные станции нужны для снятия микросхем и разъемов, а паяльники с точной регулировкой температуры — для восстановления дорожек и пайки мелких элементов. Качественный флюс и припой с содержанием свинца обеспечивают легкое плавление и предотвращают появление «соплей» из олова.
Один раз я использовал дешевый паяльник без стабилизации температуры и случайно перегрел пятаки на плате, что привело к отслоению дорожки. С тех пор я рекомендую использовать только станции с цифровым контролем.
| Тип станции | Плюсы | Минусы | Когда применять |
|---|---|---|---|
| Бюджетная | Низкая цена, компактность | Плывет температура, слабый поток воздуха | Простая замена разъемов |
| Средняя | Стабильный нагрев, надежность | Средняя скорость нагрева жала | Стандартный ремонт в сервисе |
| Премиум | Мгновенный нагрев, высокая точность | Высокая стоимость | Сложный реболлинг, работа с BGA |
Инструменты для диагностики неисправностей
Поиск короткого замыкания начинается с мультиметра, который позволяет проверить целостность цепей и прозвонить диоды. Лабораторный блок питания (ЛБП) незаменим для подачи напряжения на плату и отслеживания потребления тока, что помогает найти греющийся компонент. Осциллограф применяется в более сложных случаях для анализа сигналов и проверки работы кварцевых резонаторов.
| Задача | Инструмент | Ожидаемый результат |
|---|---|---|
| Поиск КЗ (короткого замыкания) | Мультиметр + ЛБП | Обнаружение греющегося элемента |
| Проверка аккумулятора | Мультиметр | Определение реального напряжения |
| Анализ пульсаций питания | Осциллограф | Выявление нестабильности сигнала |

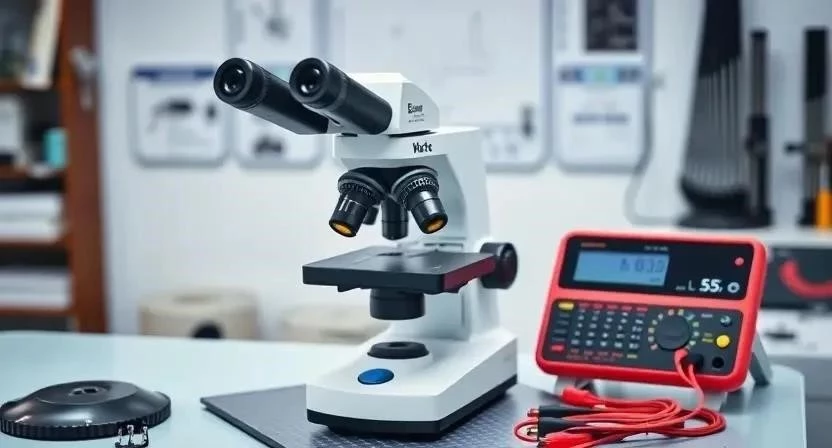

Оптические приборы для работы с платами
Современные компоненты настолько малы, что человеческий глаз не видит микротрещин в пайке или перебитых дорожек. Для этого используется микроскоп для ремонта плат. Бинокулярные модели дают объемную картинку и меньше утомляют глаза при длительной работе. Цифровые микроскопы удобны для фиксации процесса ремонта и демонстрации проблем клиенту на мониторе.
Специализированные устройства для сервиса
Для восстановления программной части и работы с памятью применяются программаторы. Они позволяют прошивать чипы, восстанавливать IMEI или сбрасывать блокировки. Если смартфон попал в воду, используется ультразвуковая ванна. Она выбивает окислы из-под BGA-чипов, куда невозможно добраться механически или химически.
Режимы работы и организация места
Правильная настройка температуры критична для выживания процессора или контроллера питания. Я составил таблицу основных режимов, которыми пользуюсь в работе.
| Тип припоя/задачи | Температура термофена | Температура паяльника | Особенности |
|---|---|---|---|
| Свинец (Sn63Pb37) | 320°C → 350°C | 300°C → 330°C | Легко плавится, идеален для обучения |
| Безсвинцовый припой | 370°C → 400°C | 350°C → 380°C | Требует более сильного нагрева |
| Демонтаж разъемов | 350°C → 380°C | — | Важен контроль, чтобы не сжечь пластик |
Для организации рабочего места рекомендую следующее:
- Установить антистатический коврик для защиты плат от статики.
- Использовать магнитный держатель для винтов, чтобы не перепутать их длину.
- Обеспечить мощное локальное освещение (белый свет).
- Поставить вытяжку для удаления паров флюса.
- Разделить зоны: «грязная» (разборка) и «чистая» (пайка).
Типичные ошибки при выборе и использовании
Многие новички совершают одни и те же промахи, которые приводят к порче техники. Вот основные из них:
- Покупка универсальных наборов «100 в 1» с мягким металлом отверток.
- Игнорирование антистатического браслета, что ведет к пробою микросхем.
- Слишком высокая температура фена при снятии экрана (плавится подсветка).
- Использование дешевого китайского флюса, который оставляет липкий налет и вызывает коррозию.
- Работа без микроскопа при пайке элементов 0201.
Профессиональный инструмент против любительского
Разница между набором с маркетплейса и оборудованием для сервиса заключается в точности и долговечности. Любительские наборы подходят для замены аккумулятора раз в год, но не для ежедневного заработка.
| Параметр | Любительский набор | Профессиональный инструмент |
|---|---|---|
| Материал отверток | Обычная сталь (быстро изнашивается) | S2 или хром-ванадий (долговечны) |
| Стабильность температуры | Отсутствует или низкая | Высокая точность (до 1°C) |
| Возможности диагностики | Только простая проверка напряжения | Полный анализ цепей питания и сигналов |
Расходные материалы
| Название | Назначение | Периодичность замены |
|---|---|---|
| Флюс (гелеобразный) | Очистка поверхности, облегчение пайки | По мере расхода |
| Припой (проволока) | Создание электрического контакта | По мере расхода |
| Жала паяльника | Передача тепла на деталь | При износе или окислении |
| Термопаста/прокладки | Отвод тепла от процессора | При каждой разборке устройства |
Ответы на частые вопросы
Какой микроскоп выбрать новичку?
Для начала подойдет цифровой микроскоп с выводом на экран. Он дешевле и проще в настройке, хотя бинокулярный дает лучшую глубину резкости.
Нужен ли осциллограф для замены экранов?
Нет, для модульного ремонта (экраны, АКБ, разъемы) он не нужен. Прибор необходим только при глубоком ремонте материнской платы.
Какой флюс лучше использовать?
Рекомендую использовать бессмысловые (no-clean) флюсы, которые не требуют обязательной промывки спиртом, но при этом не проводят ток.
Можно ли обойтись без лабораторного блока питания?
Если вы планируете заниматься диагностикой, то нет. Без ЛБП невозможно точно определить, где находится короткое замыкание.
Помогают ли дешевые присоски открывать современные смартфоны?
Часто они просто отрываются от стекла. Лучше использовать вакуумные присоски с ручкой для более сильного и равномерного захвата.
Нужна ли ультразвуковая ванна, если есть изопропиловый спирт?
Спирт очищает поверхность, но только ультразвук выбивает грязь и окислы из-под чипов, что критично при восстановлении «утопленников».
