Очистка печатных плат от коррозии в ультразвуковой ванне

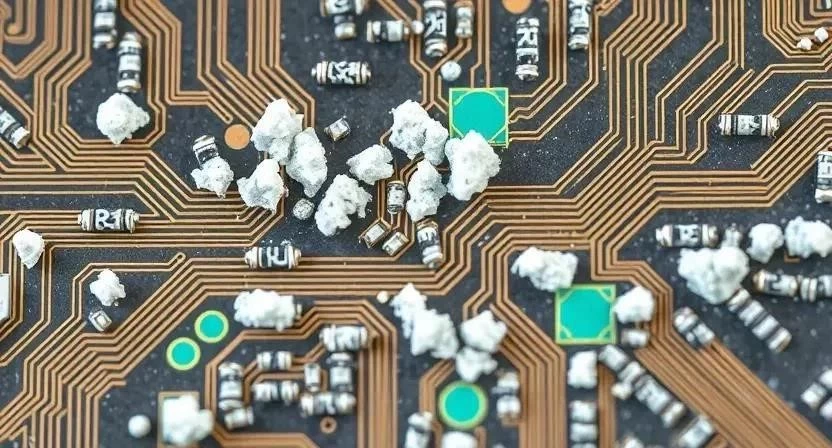

Смартфон упал в воду или на ноутбук пролили кофе. Спустя время на печатной плате появляются характерные зеленые или белые окислы. Это происходит из-за электрохимической реакции, которая постепенно разрушает медные дорожки и контакты. Чтобы понять, как очистить плату от коррозии, нужно использовать профессиональный подход. Я расскажу, как с помощью ультразвуковой ванны вернуть устройству работоспособность за несколько этапов.

Ниже представлена таблица, которая поможет выбрать подходящий метод очистки в зависимости от состояния устройства.

Подготовка и важные нюансы перед началом

Перед тем как погрузить электронику в раствор, необходимо подготовить оборудование и проверить совместимость компонентов. Для работы потребуется ультразвуковая ванна, дистиллированная вода, изопропиловый спирт и микроскоп для диагностики.

Определенные детали нельзя подвергать воздействию ультразвука, так как это может привести к их поломке:

• Кварцевые резонаторы (могут треснуть от вибрации).
• Некоторые виды электролитических конденсаторов (возможна утечка электролита).
• Мембраны микрофонов и динамиков.
• Дисплеи и шлейфы с тонким напылением.
• Герметичные модули с воздухом внутри.

Безопасность превыше всего. Я всегда отключаю аккумулятор и все источники питания перед началом процедуры. Работа с летучими растворами должна проходить в проветриваемом помещении. Сначала проведите визуальный осмотр платы под микроскопом, чтобы зафиксировать поврежденные участки.

Очистка дистиллированной водой и мягким моющим средством

Этот метод подходит для первичной промывки или удаления легких окислов. Дистиллированная вода не содержит солей, поэтому не оставляет после себя новых отложений.

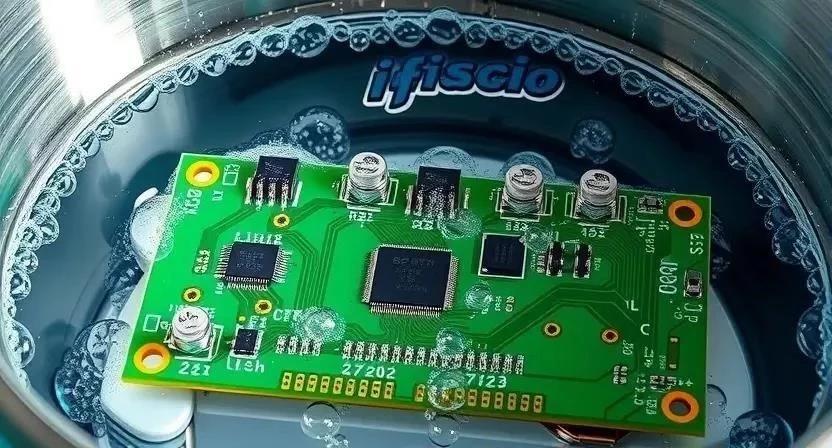

1. Налейте в бак ультразвуковой ванны дистиллированную воду до указанной отметки. Это создаст необходимую среду для распространения волн.
2. Добавьте небольшое количество мягкого моющего средства без агрессивных красителей. Раствор поможет расщепить жировые загрязнения.
3. Поместите плату в корзину ванны так, чтобы она не касалась дна напрямую. Это предотвратит повреждение текстолита о стенки бака.
4. Установите таймер на 5–10 минут. В это время кавитационные пузырьки будут выбивать грязь из-под BGA-чипов.
5. Извлеките плату и тщательно промойте её чистой дистиллированной водой. Это удалит остатки мыльного раствора.
6. Просушите устройство с помощью сжатого воздуха или в сушильном шкафу. Влага не должна остаться под компонентами.

Работа с изопропиловым спиртом и растворителями

Спиртовые смеси эффективны против жира и умеренной коррозии. Они вытесняют воду из узких щелей и быстро испаряются.

Внимание: Используйте только те ванны, которые официально поддерживают работу с горючими жидкостями. Обычные бытовые ванны могут вызвать искру в нагревательном элементе, что приведет к пожару.

1. Залейте в емкость изопропиловый спирт (чистотой не менее 99%). Это обеспечит быстрое удаление окислов без образования ржавчины.
2. Погрузите плату в раствор. Убедитесь, что все загрязненные области полностью покрыты жидкостью.
3. Запустите цикл очистки на 3–7 минут. Слишком длительное воздействие спирта может повредить некоторые виды защитных лаков.
4. Достаньте плату и протрите её безворсовой салфеткой, смоченной в спирте. Это уберет остатки растворенной грязи.
5. Оставьте плату на открытом воздухе на 15–20 минут для полного испарения. Спирт уходит быстро, не оставляя следов.

Борьба с сильной коррозией с помощью химических реагентов

Когда обычные средства не помогают, применяются кислотные или щелочные составы. Они способны растворить даже плотный слой окислов на многослойных платах.

1. Подберите реагент в зависимости от типа коррозии (например, слабый раствор лимонной кислоты для удаления солей).
2. Поместите плату в ванну на короткий срок — от 2 до 5 минут. Я заметил, что передержка в химии часто приводит к «съеданию» медных дорожек.
3. Следите за процессом через стекло ванны. Как только окислы начали растворяться, немедленно извлекайте плату.
4. Проведите нейтрализацию раствора. Если использовали кислоту — промойте плату слабым содовым раствором, если щелочь — слабым раствором уксуса.
5. Финально промойте устройство дистиллированной водой и тщательно высушите. Это остановит химическую реакцию.

Что делать при отсутствии результата

Иногда даже ультразвук не справляется с задачей. Обычно это происходит из-за слишком глубокого проникновения коррозии в слои текстолита или образования очень плотных солевых наростов.

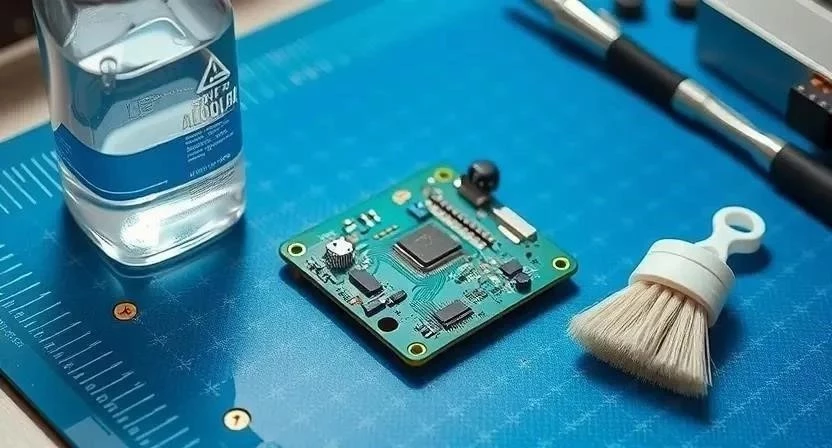

Если после очистки вы видите, что окислы остались, используйте ручной метод: возьмите мягкую зубную щетку, смочите её в изопропиловом спирте и аккуратно вычистите остатки грязи под микроскопом. Однажды я восстановил плату от старого планшета, где окислы буквально съели часть дорожек. Помогла комбинация химии и ручной дочистки с последующей пайкой перемычек.

Когда обращаться в сервис:
Если вы заметили расслоение текстолита, выгоревшие отверстия в плате или полное отсутствие контактных площадок под чипами. Такие повреждения требуют профессионального восстановления с использованием специализированного оборудования.

Как предотвратить коррозию в будущем:
1. Немедленно выключите устройство при попадании воды.
2. Извлеките аккумулятор, если это возможно.
3. Промойте плату изопропиловым спиртом сразу после инцидента.
4. Не пытайтесь сушить устройство феном с горячим воздухом (это может «запечь» окислы).

Лайфхаки по уходу за платой

Чтобы повысить эффективность очистки, используйте несколько проверенных приемов:

• Прогрев раствора: подогрейте воду до 40–50°C. Теплая среда ускоряет химические реакции и лучше растворяет грязь.
• Комбинированная чистка: сначала используйте ультразвук, а затем пройдитесь щеткой по сложным участкам.
• Правильная сушка: используйте сушильный шкаф при температуре 60°C в течение 2–3 часов. Это гарантирует удаление влаги из-под BGA-чипов.
• Сжатый воздух: обдувайте плату после каждого этапа промывки, чтобы вода не застаивалась в разъемах.
• Контроль чистоты: проверяйте результат под микроскопом с разным освещением.

Ответы на технические вопросы

Многие опасаются влияния ультразвука на BGA-чипы. При соблюдении температурного режима и времени воздействия вибрация не сбивает чипы с мест, а наоборот, выбивает из-под них остатки флюса и окислов. Частота ванн обычно составляет 40 кГц, что является оптимальным для электроники.

Совместимость растворов зависит от материала платы. Для современных многослойных плат лучше использовать изопропиловый спирт, так как он минимально воздействует на структуру текстолита. Я рекомендую менять раствор в ванне после каждой серьезной очистки, чтобы не переносить грязь с одной платы на другую.

FAQ

Сколько времени можно держать плату в ультразвуке?
Для легкой очистки достаточно 3–5 минут. При сильных окислах время увеличивают до 15–20 минут, но делают это короткими циклами по 5 минут с перерывами.

Какая мощность ванны нужна для плат?
Для большинства задач достаточно мощности 35–70 Вт. Слишком мощные промышленные установки могут повредить мелкие SMD-компоненты.

Безопасно ли использовать обычный этиловый спирт?
Не рекомендуется. В этиловом спирте часто содержится вода, которая может вызвать повторную коррозию. Используйте только изопропиловый спирт.

Можно ли очистить плату без ванны?
Можно, используя щетку и спирт, но вы не сможете удалить грязь из-под крупных микросхем, где нет доступа к контактам.

Нужно ли промывать плату после спирта?
Спирт испаряется сам, поэтому дополнительная промывка водой не требуется. Достаточно обдуть плату сжатым воздухом.

Что делать, если в ванне использовалась химия?
Обязательно проведите нейтрализацию (кислота $
ightarrow$ щелочь или наоборот), иначе реагент продолжит разъедать металл даже после сушки.
