Смартфон внезапно показывает «Нет сети» или постоянно теряет сигнал, хотя в этом месте другие устройства работают отлично. Такая ситуация часто возникает после падения устройства или попадания влаги внутрь корпуса. В этой статье я подробно расскажу, как заменить антенный модуль и восстановить уровень связи самостоятельно. Вы узнаете, как отличить программный сбой от поломки «железа» и сможете починить прием сигнала за один вечер.
Подготовка к процессу замены
Прежде чем приступать к разборке, важно убедиться, что у вас есть всё необходимое. Попытка починить телефон подручными средствами вроде кухонного ножа может привести к повреждению корпуса или шлейфов.
Внимание: Самостоятельная разборка устройства почти всегда приводит к потере официальной гарантии. Также крайне важно соблюдать правила электробезопасности: перед началом работы обязательно отключите питание устройства. Статическое электричество, которое накапливается на руках, может мгновенно сжечь чувствительные компоненты материнской платы.

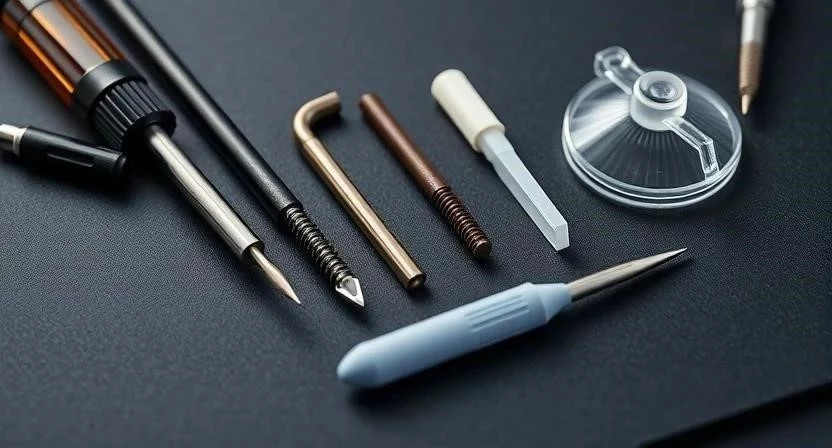

Для качественного ремонта вам понадобятся следующие инструменты:
| Инструмент | Назначение |
|---|---|
| Набор прецизионных отверток | Откручивание мелких винтов корпуса и внутренних элементов |
| Присоска | Безопасное поднятие задней панели или экрана |
| Пластиковые медиаторы | Аккуратное поддевание и прорезание клея по периметру корпуса |
| Пинцет | Захват мелких деталей и фиксация шлейфов |
Также проверьте совместимость запчастей. Антенный модуль должен строго соответствовать модели вашего телефона, так как даже в рамках одной линейки разъемы могут отличаться.
Метод 1: Полная замена антенного модуля через разборку
Если вы точно определили, что проблема в физической поломке детали, поможет полная замена. Этот способ требует аккуратности, чтобы не повредить другие компоненты.
- Снимите заднюю крышку смартфона. Для этого используйте присоску и аккуратно подденьте край корпуса, затем пройдитесь медиатором по периметру.
- Отключите аккумулятор. Найдите шлейф, соединяющий батарею с материнской платой, и осторожно отсоедините его пинцетом. Это обесточит систему.
- Демонтируйте старый модуль. Открутите винты, удерживающие антенный блок, и аккуратно извлеките его из посадочного места.
- Установите новый модуль. Поместите новую деталь на то же место, соблюдая ориентацию контактов.
- Зафиксируйте коннекторы. Нажмите на шлейф модуля до характерного щелчка, чтобы обеспечить надежный контакт.
- Соберите корпус в обратном порядке, не забывая про герметичность прокладок.
Метод 2: Восстановление контакта и очистка антенны
Иногда антенна исправна, но сигнал пропадает из-за плохого соединения. Я однажды разбирал телефон, где сигнал пропадал из-за крошечного слоя окисления на контактах, и простая чистка решила проблему без покупки новых запчастей.
Если вы не хотите сразу покупать новую деталь, попробуйте восстановить текущую:
- Проведите визуальный осмотр шлейфов. Проверьте, нет ли на них заломов, трещин или следов коррозии.
- Очистите контакты. Возьмите ватную палочку, слегка смочите её в изопропиловом спирте и аккуратно протрите места соединения модуля и платы.
- Удалите остатки спирта сухой салфеткой.
- Проверьте посадку разъемов. Убедитесь, что коннектор заходит в гнездо плотно и не шатается.
Метод 3: Проверка программного обеспечения и сброс настроек
Прежде чем лезть внутрь устройства, нужно исключить программный сбой. Бывает, что проблема кроется в настройках модема или ошибке системы, а не в железе.
Для проверки выполните следующие действия:
- Перезагрузите устройство, чтобы обновить системные процессы.
- Проверьте режим работы сети: убедитесь, что не включен «Режим полета».
- Сбросьте параметры сети. Перейдите в Настройки → Система → Сброс → Сброс параметров сети (путь может отличаться в зависимости от версии ОС). Это удалит сохраненные Wi-Fi и Bluetooth соединения, но может восстановить поиск сотовой сети.
- Проверьте режим модема в инженерном меню, если вы опытный пользователь.
Ниже приведена таблица, которая поможет понять, в какую сторону двигаться:
| Симптом | Вероятная причина | Решение |
|---|---|---|
| Сеть пропадает только в определенных приложениях | Программный сбой ПО | Сброс настроек сети или обновление ОС |
| Сигнал «Нет сети» постоянно, даже при смене локации | Аппаратная поломка антенны | Замена антенного модуля |
| Связь пропадает после падения или намокания | Повреждение шлейфа или окисление | Очистка контактов или замена модуля |
Диагностика, если сигнал не появился
Если вы заменили модуль, но уровень приема остался прежним, не спешите расстраиваться. Нужно провести глубокую диагностику.
Что делать, если не работает:
- Проверьте качество новой детали. Иногда попадаются бракованные запчасти, которые не держат сигнал.
- Осмотрите материнскую плату. Возможно, при падении произошел отрыв дорожки или повреждение антенного разъема на самой плате.
- Проверьте SIM-карту. Вставьте её в другое устройство — если проблема сохраняется, значит, дело в самой карте, а не в телефоне.
Когда обращаться в сервис:
Если после всех манипуляций уровень сети не изменился, а при осмотре платы вы заметили поврежденные компоненты или отслоение контактов — не пытайтесь паять самостоятельно. В этом случае требуется профессиональное оборудование и навыки микропайки.
Как предотвратить проблему в будущем:
- Используйте защитные чехлы, которые амортизируют удары.
- Избегайте контакта устройства с водой и высокой влажностью.
- Не используйте неоригинальные зарядные устройства, которые могут вызывать наводки и помехи.
Советы по работе с компонентами
Я рекомендую всегда иметь под рукой диэлектрические инструменты. Когда я впервые пробовал менять антенну, я использовал металлический пинцет и едва не вызвал короткое замыкание, что едва не испортило плату.
Несколько полезных нюансов:
- Храните запчасти в антистатических пакетах.
- Используйте только изопропиловый спирт для очистки (обычный этиловый может оставить налет).
- Проверяйте уровень сигнала в дБм через инженерное меню. Чем ближе значение к нулю (например, -70 дБм лучше, чем -110 дБм), тем стабильнее связь.
Ответы на популярные вопросы
Как понять, что дело именно в антенне?
Если телефон видит сеть, но уровень приема постоянно колеблется или падает до нуля при малейшем движении, скорее всего, поврежден антенный модуль или его контакт.
Можно ли заменить антенну без полной разборки?
В большинстве современных смартфонов доступ к антенному модулю лежит через снятие задней панели или дисплея, поэтому полная разборка практически неизбежна.
Влияет ли чехол на уровень связи?
Да, особенно если чехол сделан из металла. Металлические аксессуары могут экранировать сигнал, работая как клетка Фарадея.
FAQ
Вопрос: Нужно ли покупать оригинальный модуль?
Ответ: Крайне желательно. Копии часто имеют худшую чувствительность, что не решит вашу проблему с плохим приемом.
Вопрос: Сколько времени занимает замена?
Ответ: У опытного пользователя это занимает от 30 до 60 минут.
Вопрос: Может ли SIM-карта быть причиной плохого сигнала?
Ответ: Да, со временем контакты карты изнашиваются, что приводит к нестабильной работе сети.
Вопрос: Поможет ли сброс настроек, если антенна физически сломана?
Ответ: Нет, программные методы не исправят физический разрыв цепи или окисление.
Вопрос: Можно ли использовать обычную воду для очистки?
Ответ: Категорически нет! Вода вызовет коррозию и короткое замыкание. Только изопропиловый спирт.
Вопрос: Поможет ли замена шлейфа, если модуль исправен?
Ответ: Да, если проблема в поврежденном соединительном проводе, замена шлейфа вернет связь.
