Появление трещины на гибком OLED-панели или полос на дисплее превращает использование складного устройства в постоянный стресс. Это происходит из-за особой хрупкости многослойных матриц и сложности их конструкции. Многие пользователи задаются вопросом, как заменить экран на складном смартфоне, чтобы избежать огромных счетов в официальных сервисных центрах. В этой статье я подробно разберу все возможные методы ремонта, чтобы вы могли самостоятельно восстановить свой гаджет и вернуть ему прежний вид.
Подготовка к работе и важные нюансы
Работа со складными устройствами на порядок сложнее, чем с обычными смартфонами. Гибкая матрица крайне чувствительна к давлению, перегреву и даже малейшим частицам пыли. Прежде чем приступить, я должен предупредить: самостоятельное вмешательство в конструкцию почти наверняка приведет к потере заводской гарантии. Если вы не уверены в своих силах, лучше доверить это профессионалам, так как риск безвозвратно повредить дорогостоящий внутренний экран очень высок.

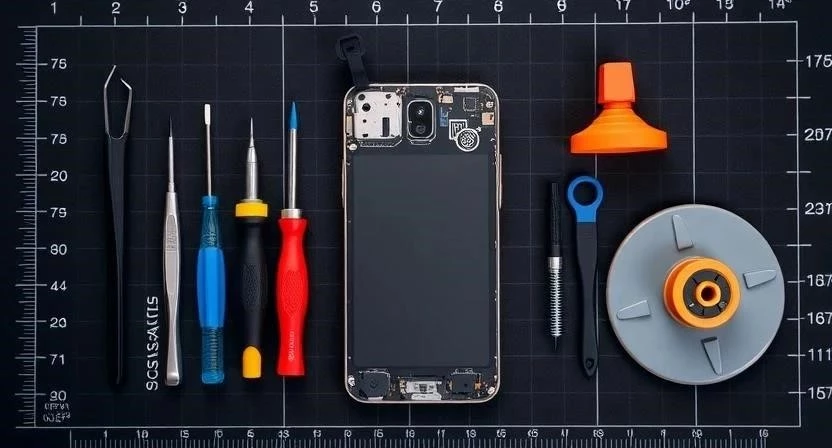

Для качественного ремонта вам потребуется набор специфических инструментов. Обычной отвертки может быть недостаточно.
| Инструмент | Назначение |
|---|---|
| Набор прецизионных отверток | Разборка корпуса и снятие защитных панелей |
| Фен (строительный или профессиональный парикмахерский) | Разогрев клея для отделения экрана или крышки |
| Пинцет (антистатический) | Удержание мелких шлейфов и компонентов |
| Медиатор или пластиковые лопатки | Аккуратное поддевание элементов корпуса |
| Присоска | Помощь в отрыве дисплейного модуля от рамы |
| Двухсторонний скотч или специальный клей | Фиксация новых элементов после сборки |
Также важно заранее определиться с запчастями. Я рекомендую выбирать оригинальные модули, так как дешевые копии часто имеют плохую калибровку цвета и менее долговечную складку.
Первый вариант: полная замена модуля в сборе
Этот метод считается самым надежным, так как вы устанавливаете новый готовый блок, где дисплей уже соединен с рамкой. Это значительно снижает риск повреждения шлейфов.
Перед покупкой изучите таблицу сравнения типов запчастей:
| Параметр | Оригинальный модуль | Дешевая копия |
|---|---|---|
| Цена | Высокая | Низкая |
| Качество изображения | Идеальное (AMOLED/OLED) | Возможны искажения цветов |
| Сложность установки | Средняя | Высокая (из-за нюансов сборки) |
| Надежность складки | Высокая | Может появиться трещина через месяц |
Процесс замены выглядит следующим образом:
- Выключите смартфон и извлеките лоток для SIM-карты.
- Нагрейте края корпуса феном в течение 2–3 минут, чтобы размягчить клей.
- Используя медиатор, аккуратно пройдитесь по периметру, отделяя заднюю или переднюю панель.
- Открутите все винты, удерживающие внутренние компоненты, и переложите их в магнитный коврик.
- Отсоедините шлейф аккумулятора, чтобы полностью обесточить плату.
- Аккуратно отстегните коннекторы старого экрана от материнской платы.
- Демонтируйте старый поврежденный модуль, стараясь не повредить петли устройства.
- Установите новый оригинальный модуль в посадочное место.
- Подключите шлейфы дисплея и снова отсоедините аккумулятор.
- Проверьте работоспособность экрана перед окончательной склейкой корпуса.
Второй способ: замена только полотна дисплея с сохранением рамки
Если ваша рамка не деформирована, можно попытаться заменить только саму гибкую матрицу. Это требует ювелирной точности и терпения.
Я однажды пробовал этот метод на старой модели и понял, что без опыта легко перегреть матрицу. Соблюдайте осторожность!
- Тщательно прогрейте зону стыка экрана и корпуса феном. Температура не должна превышать 70–80°.
- С помощью присоски и тонкого медиатора начните медленно отслаивать края гибкого экрана.
- Аккуратно подденьте шлейф, который соединяет матрицу с платой, и отсоедините его.
- Очистите рамку от остатков старого клея и пыли с помощью изопропилового спирта.
- Нанесите тонкий слой специального клея или используйте тонкий двухсторонний скотч на посадочные места.
- Уложите новый гибкий дисплей, следя за тем, чтобы он ровно лег в пазы и не перекрутился.
- Прижмите края экрана и оставьте устройство под небольшим прессом на несколько часов для надежной фиксации.
Третий метод: восстановление при повреждении шлейфа
Иногда случается ситуация, когда сама матрица цела, но на экране появились полосы или изображение пропало совсем. Часто это связано с перетиранием шлейфа в области петли.
В этом случае замена всего модуля не требуется, достаточно работы с коннекторами или микропайкой. Если вы видите, что изображение пропадает только при определенном угле раскрытия смартфона — проблема именно в шлейфе. Для решения задачи потребуется микроскоп и навыки работы с паяльной станцией. Если вы не обладаете такими навыками, этот этап лучше передать мастеру, так как шлейфы в складных устройствах крайне тонкие.
Что делать, если после сборки экран не работает
Если после всех манипуляций вы столкнулись с тем, что экран не включается или работает некорректно, не паникуйте. Сначала проведите быструю проверку: убедитесь, что аккумулятор подключен, а все шлейфы плотно защелкнуты в разъемах. Часто проблема кроется в банальной неосторожности при сборке.
Ниже представлена таблица для диагностики типичных проблем:
| Симптом | Вероятная причина | Решение |
|---|---|---|
| Экран черный, но звук есть | Плохо зафиксирован шлейф | Переподключить коннектор дисплея |
| Появились полосы или мерцание | Брак запчасти или повреждение матрицы | Заменить модуль на новый |
| Не работает сенсор | Загрязнение разъема или перекос модуля | Очистить контакты спиртом и пересобрать |
| Экран отходит от корпуса | Недостаточно клея или плохая очистка | Переклеить с использованием нового состава |
Если диагностика не помогла, попробуйте следующие действия:
- Решение 1: Повторная разборка и проверка всех соединений. Убедитесь, что нет замятых контактов.
- Решение 2: Проверка совместимости. Убедитесь, что купленный модуль предназначен именно для вашей ревизии устройства.
- Решение 3: Сброс настроек ПО. Иногда после замены требуется калибровка через инженерное меню.
Когда обращаться в сервис: Если вы заметили, что корпус начал деформироваться, или после замены экран начал сильно греться — немедленно прекратите использование и несите устройство специалисту. Также стоит обратиться к профи, если вы повредили материнскую плату при попытке отсоединить аккумулятор.
Как предотвратить поломку в будущем: Чтобы не повторять этот сложный процесс, всегда используйте защитную пленку, предназначенную именно для складных экранов. Избегайте сильных нажатий на центральную часть дисплея и не оставляйте смартфон под прямыми солнечными лучами надолго.
Полезные советы по ремонту
Чтобы процесс прошел гладко, я советую придерживаться нескольких правил:
- Выбирайте запчасти только в проверенных магазинах, где есть возможность возврата брака.
- При прогреве клея используйте термометр, чтобы не перегреть аккумулятор — это опасно.
- Всегда используйте защитную пленку сразу после сборки, так как новый экран очень уязвим к царапинам.
- Не пытайтесь использовать суперклей — он может необратимо испортить матрицу и корпус.
- Складывайте все мелкие винтики в отдельные ячейки, так как они имеют разную длину.
Часто задаваемые вопросы
Можно ли менять экран на складном смартфоне без использования фена?
Практически нет. Без нагрева вы не сможете аккуратно отделить корпус или отклеить старый дисплей, не повредив пластиковые детали или петли.
Сколько времени должен сохнуть клей после установки?
Для надежной фиксации я рекомендую оставлять устройство под легким давлением на 3–6 часов, в зависимости от типа используемого состава.
Влияет ли замена экрана на работу датчика отпечатков пальцев?
Если вы меняете модуль в сборе, датчик обычно работает штатно. Если же вы меняете только полотно, может потребоваться повторная калибровка датчика через сервисное меню.
Как не повредить петли при разборке?
Никогда не прилагайте чрезмерных усилий при попытке отделить корпус. Если что-то не идет, прогрейте это место еще раз.
Нужно ли обновлять прошивку после замены дисплея?
В большинстве случаев это не требуется, но иногда система может не распознать новый модуль без программной калибровки.
