Телефон садится всего за пару часов даже в режиме ожидания, а корпус странно теплеет прямо в кармане? Столкнувшись с такой неприятностью, я сразу понял, что дело не в изношенном аккумуляторе, а в аппаратной проблеме. Как найти утечку тока на плате смартфона — частый вопрос, с которым ко мне обращаются знакомые, уставшие постоянно носить с собой повербанк. В этой статье я пошагово объясню, как провести диагностику материнской платы, локализовать короткое замыкание и вернуть гаджет к нормальной жизни.
Почему возникает проблема
Когда в выключенном состоянии или режиме сна телефон продолжает активно разряжаться, значит, где-то в цепи питания возникла утечка. Из моего опыта ремонта чаще всего виноваты пробитые керамические конденсаторы, которые начинают проводить ток вместо того, чтобы его блокировать. После попадания влаги внутри корпуса образуются микроскопические окислы, создающие паразитные мостики между дорожками. Также частой причиной становится износ или выход из строя основного контроллера питания, реже — физическое повреждение токоведущих дорожек после падения устройства.
В таблице ниже собраны основные симптомы утечки и способы их первичной диагностики.
| Симптом (потребление тока) | Вероятная причина | Метод поиска |
|---|---|---|
| Полный разряд за 2-3 часа в покое | Пробит керамический конденсатор в обвязке | Прозвонка мультиметром |
| Сильный нагрев возле разъема зарядки | Попадание влаги, окисление контроллера | Осмотр под микроскопом |
| Мгновенный сильный нагрев процессора | Выход из строя SoC или контроллера питания | Термометод или тепловизор |
Быстрая проверка
Прежде чем браться за паяльник, выполните первичный осмотр платы. Возьмите увеличительное стекло или микроскоп и внимательно изучите текстолит на наличие зеленых следов окислов, белого налета или подгоревших элементов. Часто проблема выдает себя визуально еще до проведения измерений. Затем подключите плату к источнику питания и зафиксируйте поведение стрелки амперметра при кратковременном нажатии кнопки включения.
Справочная таблица допустимых сопротивлений на ключевых линиях питания поможет быстро сориентироваться во время замеров:
| Линия питания | Нормальное сопротивление | Признак короткого замыкания |
|---|---|---|
| VBAT (основной плюс батареи) | Выше 500 Ом (или растет) | Ниже 20-50 Ом (близко к нулю) |
| PP_VCC_MAIN | От 300 до 1500 Ом | Звуковой сигнал прозвонки (0 Ом) |
| Линии питания процессора (CPU) | Очень низкое (1-10 Ом) | Полное КЗ (0.1 Ом и писк) |

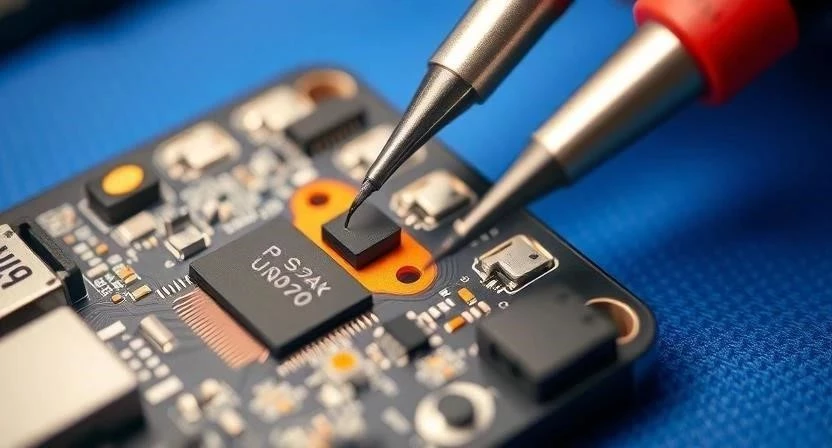

Решение 1. Диагностика мультиметром в режиме прозвонки
Этот способ подходит для поиска жесткого короткого замыкания на землю без использования сложного оборудования. Перед началом работы выключите телефон, полностью отсоедините аккумулятор и извлеките материнскую плату из корпуса.
- Возьмите цифровой мультиметр и переведите переключатель в режим прозвонки диодов (на экране появится символ диода или динамика).
- Приложите черный щуп мультиметра к любому металлическому экрану платы или контакту земли (GND).
- Красным щупом по очереди касайтесь контактов разъема батареи и элементов обвязки контроллера питания.
- Следите за показаниями прибора: если мультиметр издает непрерывный писк и показывает нулевое сопротивление на линии питания, значит, обнаружено короткое замыкание.
Что делать если не работает: если явного КЗ в режиме прозвонки нет, но утечка сохраняется, переходите к следующему способу, так как высокоомная утечка мультиметром в обычном режиме не определяется.
Решение 2 — Использование лабораторного блока питания (ЛБП)
Лабораторный блок питания позволяет безопасно подать напряжение напрямую на плату, имитируя заряженный аккумулятор. Это один из самых точных методов локализации проблемы.
- Настройте на лабораторном блоке питания напряжение, соответствующее вольтажу родного аккумулятора смартфона (обычно 3.7 — 4.2 В), а ограничение по току выставите на минимум (около 0.5 А), чтобы не сжечь дорожки окончательно.
- Подключите провода ЛБП к контактам плюса и минуса на материнской плате, соблюдая полярность.
- Включите подачу питания на приборе и внимательно посмотрите на цифровой дисплей амперметра.
- Если стрелка показывает потребление тока даже при выключенном телефоне, фиксируйте ампераж — именно это значение выдает утечку.
Решение 3 — Термометод с помощью канифоли или спирта
Когда вы обнаружили потребление на ЛБП, нужно найти конкретный элемент, который греется от проходящего тока. Для этого я часто использую проверенный народный способ.
- Полностью очистите поверхность материнской платы от пыли и грязи с помощью изопропилового спирта.
- Равномерно покройте подозрительные зоны тонким слоем растопленной канифоли или обильно распылите спирт из пульверизатора.
- Быстро подайте напряжение от лабораторного блока питания на контакты платы.
- Внимательно следите за поверхностью: неисправный короткозамкнутый элемент мгновенно нагреется, из-за чего канифоль расплавится, а спирт испарится быстрее, чем на остальных участках.

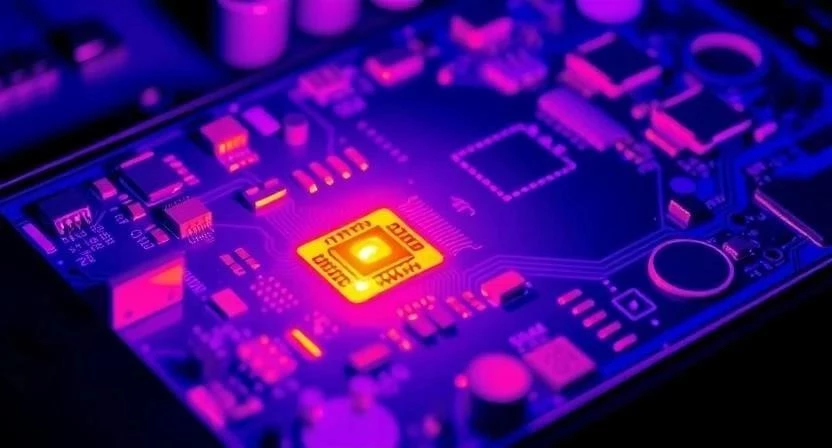

Решение 4 — Поиск с помощью тепловизора
Профессиональный метод диагностики, который заменяет долгие поиски с канифолью. Тепловизор позволяет увидеть малейшую точку перегрева на экране монитора.
- Подключите материнскую плату к лабораторному блоку питания с заранее настроенным рабочим напряжением.
- Наведите объектив тепловизора на текстолит платы, подключив его к компьютеру или смартфону.
- Кратковременно подайте питание и наблюдайте за тепловой картой в реальном времени.
- Определите самую горячую точку на экране прибора — она будет подсвечена ярким красным или желтым цветом, указывая на пробитый компонент.
Когда обращаться в сервис
Не всегда проблему можно решить в домашних условиях. Если диагностика показала многослойное внутреннее замыкание внутри текстолита платы или короткое замыкание находится непосредственно под компаундом процессора, своими силами тут не справиться. Потребуется профессиональное паяльное оборудование, нижний подогрев, навыки реболлинга микросхем и дорогая замена чипов. В таких случаях лучше доверить устройство опытному мастеру в сервисный центр.
Как предотвратить в будущем
Чтобы больше никогда не столкнуться с выходом из строя элементов питания, соблюдайте простые правила безопасной эксплуатации смартфона.
- Никогда не пользуйтесь телефоном под дождем или в ванной комнате, чтобы избежать попадания влаги внутрь корпуса.
- Покупайте только оригинальные или качественные сертифицированные зарядные устройства с защитой от скачков напряжения.
- Используйте плотные влагозащитные чехлы, если часто бываете на улице в сырую погоду.
- Не оставляйте гаджет заряжаться на солнце или под подушкой, вызывая перегрев компонентов.
- Вовремя меняйте изношенные разъемы питания, через которые внутрь может попадать пот и грязь.
Часто задаваемые вопросы (FAQ)
Можно ли найти утечку тока без лабораторного блока питания?
Да, можно использовать обычный мультиметр в режиме измерения постоянного тока (амперметр), разорвав цепь между аккумулятором и платой. Однако локализовать точное место нагрева без подачи питания сложнее.
Влияет ли изношенный аккумулятор на замеры потребления?
Сам по себе старый аккумулятор может быстро разряжаться из-за потери емкости, но утечку тока на плате он не создает. Все тесты на потребление проводятся при отключенной батарее.
Что делать, если при подаче питания греется весь процессор?
Сильный нагрев всего процессора часто говорит не о пробое самого кремния, а о коротком замыкании в питающих конденсаторах, расположенных в его непосредственной близости.
Нужно ли выпаивать подозреваемый конденсатор для проверки?
Желательно выпаять элемент с одной стороны паяльником или термовоздушным феном, чтобы убедиться, что короткое замыкание исчезло с самой линии.
Какое оборудование обязательно понадобится новичку?
Вам точно потребуется цифровой мультиметр, паяльник с регулировкой температуры, пинцет и набор отверток для разборки корпуса.
