Смартфон внезапно показывает «Нет сети» или уровень приема падает до одной палочки в тех местах, где раньше связь была отличной. Часто это происходит из-за повреждения внутренней антенны или её подключения. Я часто сталкивался с тем, что пользователи списывают такие проблемы на оператора, хотя причина кроется внутри устройства. Это распространенная ситуация, так как коаксиальные кабели очень хрупкие и могут выйти из строя при падении или сильном перегреве. В этой статье вы узнаете, как заменить коаксиальный кабель в смартфоне самостоятельно и быстро восстановить стабильную работу связи.
Что нужно знать перед началом
Прежде чем приступать к разборке, важно подготовить правильное рабочее место и инструменты. Я рекомендую работать на чистой, ровной поверхности, желательно на антистатическом коврике, чтобы избежать статического разряда, который может убить материнскую плату. Внимание: самостоятельная разборка устройства почти всегда ведет к потере официальной гарантии. Также помните, что при неосторожном движении можно легко повредить другие тонкие шлейфы, которые проходят рядом с антенным кабелем.
К запчастям нужно подходить ответственно. Кабель должен быть строго совместим с вашей моделью телефона. Даже если визуально он похож на кабель от другого устройства, разница в длине или типе коннектора сделает монтаж невозможным.

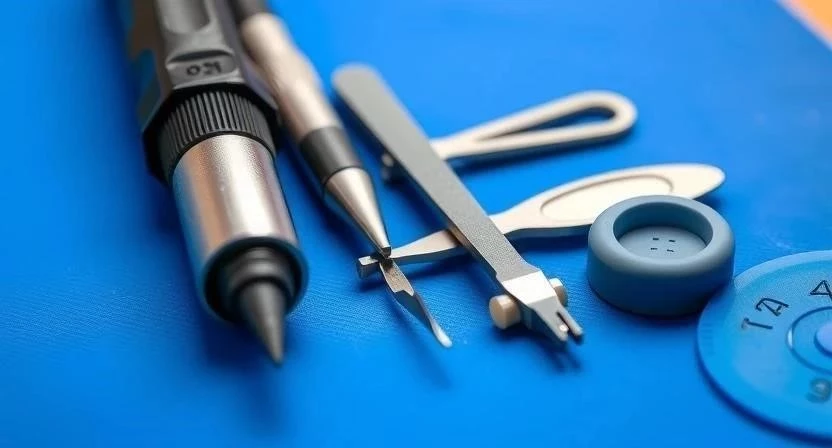

Список необходимых инструментов:
| Инструмент | Назначение |
|---|---|
| Прецизионная отвертка | Откручивание мелких винтов, удерживающих корпус и защитные пластины |
| Присоска | Безопасное поднятие экрана или задней панели корпуса |
| Пластиковые лопатки (спуджеры) | Аккуратное вскрытие корпуса и отсоединение защелок |
| Пинцет | Работа с микроскопическими коннекторами и извлечение мелких деталей |
Способ 1. Стандартная замена при полной разборке
Этот метод является основным и подходит для большинства устройств, где доступ к внутренним компонентам осуществляется через снятие задней крышки или дисплейного модуля. Когда я выполнял такую замену на iPhone, я заметил, что самое важное — это последовательность действий.
Пошаговый процесс замены:
- Подготовьте инструмент и снимите заднюю крышку (или экран) с помощью присоски и пластиковых лопаток. Если крышка приклеена, может потребоваться легкий прогрев феном.
- Открутите все винты, которые удерживают внутренние защитные пластины. Используйте подходящую по размеру прецизионную отвертку.
- Важный шаг: Первым делом отсоедините шлейф аккумулятора от материнской платы. Это обесточит устройство и предотвратит короткое замыкание.
- Найдите старый коаксиальный кабель. Он обычно проходит вдоль края корпуса. Аккуратно подденьте его пинцетом или лопаткой.
- Извлеките поврежденный кабель из пазов.
- Возьмите новый кабель и проложите его по тому же пути, по которому шел старый. Убедитесь, что он не пережат элементами корпуса.
- Установите коннекторы на свои места: один конец на материнскую плату, другой — на антенный модуль. Вы должны почувствовать легкий щелчок при фиксации.
- Установите защитные пластины на место и закрутите винты.
- Подключите аккумулятор и соберите корпус в обратном порядке.
Для выбора качественной детали используйте таблицу ниже:
| Тип кабеля | Плюсы | Минусы | Качество сигнала |
|---|---|---|---|
| Оригинальный | Идеальный импеданс, точная длина | Высокая цена | Максимальное, стабильное |
| Дешевый аналог | Низкая стоимость | Возможны зазоры, плохая изоляция | Нестабильное, возможны потери |
Способ 2. Замена через частичный доступ
В некоторых современных моделях (особенно в некоторых Android-смартфонах) конструкция позволяет добраться до антенного кабеля, не разбирая телефон полностью. Это может быть реализовано через специальные технологические отверстия в корпусе или через снятие только одной части панели. В таком случае вам не придется отключать аккумулятор или снимать материнскую плату, что значительно упрощает задачу и снижает риск поломки.
Способ 3. Восстановление контакта без полной замены
Иногда проблема заключается не в самом кабеле, а в плохом контакте. Я рекомендую сначала попробовать этот способ, если кабель визуально цел.
- Откройте доступ к коннекторам.
- Очистите контакты на кабеле и на плате с помощью изопропилового спирта и ватной палочки. Это уберет окислы.
- Проверьте прижимные пластины. Если они ослабли, кабель может отходить при малейшем движении.
- Попробуйте зафиксировать кабель с помощью небольшого кусочка качественного двухстороннего скотча или специальной изоляции, чтобы исключить люфт.
Что делать если не работает
Если после сборки уровень сигнала не восстановился или связь работает рывками, не спешите разбирать телефон снова. Сначала проведите диагностику.
Таблица диагностики проблем:
| Симптом | Вероятная причина | Решение |
|---|---|---|
| Сеть появилась, но нестабильна | Плохой контакт коннектора | Переподключить кабель до щелчка |
| Сигнал отсутствует совсем | Кабель не подходит или поврежден | Проверить совместимость запчасти |
| Телефон греется в зоне антенны | Замыкание кабеля на корпус | Проверить изоляцию и укладку |
Проверьте следующее:
- Правильность защелкивания: Коннектор должен сесть плотно. Если он «гуляет», сигнал будет пропадать.
- Совместимость: Убедитесь, что вы не пытаетесь установить кабель от модели с другим частотным диапазоном.
- Перегибы: Проверьте, нет ли в месте укладки кабеля острых заломов или мест, где он прижат винтом.
Когда обращаться в сервис: Если после замены кабеля на заведомо исправный уровень сигнала не изменился, проблема может быть в самом антенном модуле или в микросхеме усиления сигнала (RF-трансивере) на материнской плате. Это требует профессионального оборудования и пайки.
Как предотвратить проблему в будущем: Избегайте сильных ударов по смартфону и не используйте слишком тугие чехлы, которые могут избыточно сдавливать корпус и передавать давление на внутренние шлейфы.
Полезные советы
- Правильная укладка: Всегда прокладывайте кабель по тем же каналам, которые предусмотрены заводом. Это гарантирует, что он не попадет под аккумулятор или экран.
- Фиксация: Если коннектор кажется слишком свободным, можно использовать каплю специального непроводящего лака для фиксации, но делайте это крайне осторожно.
- Изоляция: Если вы заметили, что изоляция кабеля повреждена, обмотайте это место тонким слоем каптонового (термостойкого) скотча.
- Чистота: Перед установкой нового кабеля убедитесь, что в разъемах на плате нет пыли или ворсинок.
Частые вопросы о теме
Можно ли использовать кабель от другой модели?
Крайне не рекомендуется. Даже если он влезет в пазы, разница в импедансе (сопротивлении) приведет к потере мощности сигнала.
Влияет ли длина кабеля на качество связи?
Да, длина напрямую связана с затуханием сигнала. Если кабель будет длиннее положенного, он может перегнуться, если короче — не достанет до разъема.
Как проверить исправность кабеля мультиметром?
Нужно измерить сопротивление между центральной жилой и оплеткой. Оно должно соответствовать техническим параметрам конкретной модели (обычно это значения в пределах нормы для коаксиальных линий), но без специального опыта это сделать сложно.
FAQ
Почему сеть появилась, но работает нестабильно?
Скорее всего, коннектор установлен не до конца или кабель имеет микротрещины внутри изоляции. Попробуйте переподключить его.
Что делать, если коннектор оторвался от платы?
Это серьезная поломка. Потребуется перепайка разъема, что лучше доверить сервисному центру.
Нужно ли снимать аккумулятор при замене кабеля?
Да, это обязательно для безопасности электроники.
Можно ли использовать обычный скотч для фиксации?
Нет, обычный скотч может оставлять липкий слой, который собирает пыль, или плавиться от нагрева. Используйте только специализированные материалы.
Поможет ли замена кабеля, если телефон упал в воду?
Если коррозия ушла глубоко в плату, замена кабеля может не помочь. Сначала нужно провести ультразвуковую чистку платы.
