Смартфон падает на твердую поверхность, и после этого камера перестает фокусироваться, выдает черные пятна или вовсе не запускается. Такие поломки часто случаются из-за механического удара или попадания мелких частиц внутрь корпуса. Понимание того, как заменить модуль камеры, помогает избежать дорогостоящего визита в мастерскую. В этой статье я подробно опишу, как заменить камеру смартфона пошагово, чтобы вы могли вернуть устройству прежнюю функциональность самостоятельно и быстро.
Подготовка к ремонту
Прежде чем приступать к разборке, необходимо убедиться, что у вас есть все необходимое. Я рекомендую заранее проверить совместимость новой запчасти именно с вашей моделью, так как даже в рамках одной серии модули могут отличаться. Помните, что самостоятельное вскрытие устройства ведет к потере официальной гарантии. Также существует риск повредить хрупкие шлейфы или повредить аккумулятор при неосторожном движении.

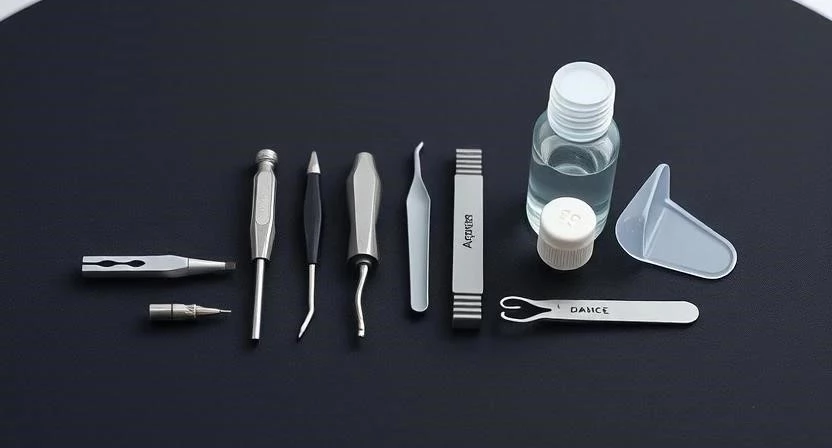

Для качественной работы вам понадобятся следующие инструменты:
| Инструмент | Назначение | Альтернатива |
| Набор прецизионных отверток | Откручивание внутренних винтов | Не подходит |
| Пластиковые лопатки (медиаторы) | Аккуратное вскрытие корпуса | Старая пластиковая карта |
| Присоска | Поднятие экрана или крышки | Двусторонний скотч (рискованно) |
| Термофен | Прогрев клея под крышкой или экраном | Обычный фен для волос (слабее) |
| Изопропиловый спирт | Очистка контактов и остатков клея | Этиловый спирт |
Замена камеры через заднюю панель
Этот метод подходит для большинства устройств, где доступ к внутренним компонентам осуществляется через заднюю крышку. Я часто сталкивался с тем, что на моделях с приклеенной крышкой важно не перегреть аккумулятор.
- Прогрейте края задней панели с помощью термофена в течение 2–3 минут. Это размягчит клей, и панель отойдет значительно легче.
- Используйте присоску, чтобы слегка приподнять край панели. В корпусе должна появиться небольшая щель.
- Вставьте пластиковый медиатор в щель и аккуратно ведите им по периметру. Вы услышите характерные щелчки отхождения клея.
- Открутите все фиксирующие винты, которые удерживают внутренние компоненты или саму камеру. Используйте подходящую отвертку, чтобы не сорвать шлицы.
- Аккуратно подденьте и извлеките старый модуль камеры из разъема на материнской плате.
Разборка устройства через дисплейный модуль
Некоторые современные модели требуют снятия экрана для доступа к камере. Это более сложный процесс, требующий предельной осторожности.
Внимание: Дисплейный модуль крайне хрупкий. Любое избыточное давление может привести к появлению трещин на стекле.
- Прогрейте края экрана термофеном, чтобы размягчить клеевой слой.
- Прикрепите присоску к нижней части дисплея и плавно потяните вверх. Появится зазор для медиатора.
- Вставьте медиатор в щель и медленно ведите им по контуру, отсоединяя экран от рамы.
- Найдите шлейф экрана и аккуратно отсоедините его от коннектора на материнской плате. Экран станет подвижным.
- После снятия экрана вы увидите модуль камеры, который можно извлечь по стандартной схеме.
Профессиональный подход к замене
Если вы хотите добиться максимальной безопасности, стоит использовать специализированное оборудование. Применение вакуумных захватов позволяет минимизировать риск деформации корпуса. Использование профессиональных станций для прогрева обеспечивает равномерное распределение тепла, что исключает локальный перегрев материнской платы. Я советую всегда использовать антистатический браслет, чтобы случайный статический разряд не вывел из строя контроллер камеры или другие микросхемы.
Проверка работы после сборки
После того как вы установили новый модуль и собрали устройство, может возникнуть ситуация, когда камера не включается или работает некорректно. Это может быть вызвано плохим контактом, браком детали или программной ошибкой.
Быстрая проверка: Первым делом перезагрузите смартфон и проверьте, нет ли видимой пыли на линзе. Если проблема осталась, попробуйте очистить кэш приложения «Камера» в настройках.
Решения проблемы:
- Решение 1: Проверка коннектора. Снова разберите устройство и убедитесь, что шлейф камеры плотно защелкнут в разъеме. При нажатии должен быть отчетливый щелчок.
- Решение 2: Очистка контактов. Если контакт кажется неплотным, аккуратно протрите его изопропиловым спиртом. Это поможет убрать окислы или остатки клея.
- Решение 3: Проверка модуля на брак. Если чистка не помогла, возможно, новый модуль поврежден. Попробуйте установить заведомо рабочий модуль для теста.
- Решение 4: Проверка прошивки. Иногда ошибка камеры связана с программным сбоем. Проверьте наличие обновлений системы.
| Симптом | Возможная причина | Решение |
| Черный экран | Плохой контакт шлейфа | Переподключить коннектор |
| Размытое изображение | Пыль на матрице или брак | Прочистить спиртом или заменить модуль |
| Ошибка «Камера не работает» | Программный сбой или брак | Обновить прошивку или заменить модуль |
| Отсутствие фокуса | Поломка механизма линз | Замена модуля камеры |
Когда обращаться в сервис: Если после всех манипуляций камера не работает, а программные методы не помогают, проблема может быть в материнской плате или контроллере питания. Такие неисправности требуют профессионального оборудования и навыков пайки.
Как предотвратить поломку: Чтобы камера служила долго, используйте чехлы с бортиками и защитные стекла. Избегайте сильных ударов и попадания влаги в область объектива.
Советы для успешного результата
Чтобы сборка прошла идеально, следуйте этим простым правилам:
- Организуйте чистое рабочее пространство, чтобы мелкие винтики не потерялись.
- Используйте защитные заглушки для разъемов, если они предусмотрены конструкцией.
- Чтобы на матрицу не попала пыль, работайте в помещении с минимальным движением воздуха.
- При фиксации шлейфа не давите слишком сильно, чтобы не повредить тонкие дорожки.
- Всегда раскладывайте винты по порядку, так как они могут иметь разную длину.
Я однажды допустил ошибку, установив слишком длинный винт в короткое отверстие, что привело к повреждению дорожки на плате. Будьте внимательны!
Ответы на популярные вопросы
Можно ли поставить камеру от другой модели?
Нет, даже если визуально модули похожи, их разъемы и программные протоколы передачи данных почти всегда различаются.
Влияет ли замена на качество снимков?
Если вы используете оригинальный модуль, качество останется прежним. Дешевые копии могут иметь проблемы с цветопередачей или скоростью фокусировки.
Нужно ли калибровать камеру после установки?
В большинстве случаев современные смартфоны калибруют модуль автоматически при первом запуске приложения.
Часто задаваемые вопросы
Что делать, если винтики разного размера?
Никогда не пытайтесь закрутить длинный винт в короткое отверстие. Это может пробить материнскую плату насквозь. Всегда раскладывайте их по группам.
Как понять, что модуль бракованный?
Основные признаки брака: постоянный черный экран, полосы на изображении, невозможность сфокусироваться или постоянные вылеты приложения камеры.
Нужен ли специальный клей для крышки?
Да, после разборки старый клей нужно полностью удалить, а затем нанести новый специальный адгезив или использовать двусторонний скотч для электроники.
Можно ли использовать обычный суперклей?
Категорически нет. Суперклей слишком текучий, он может попасть в шлейфы или на линзу, и очистить его будет практически невозможно.
Нужно ли чистить линзу перед установкой?
Да, обязательно протрите линзу безворсовой салфеткой, чтобы внутри корпуса не осталось пыли, которая будет мешать съемке.
