Сборка мелких SMD-компонентов часто оборачивается скрытыми дефектами, которые невозможно обнаружить невооруженным глазом. Устройство отказывается работать, а визуальный контроль без специальных приборов не дает результатов. Это крайне распространенная проблема среди радиолюбителей и ремонтников, ведь современные контакты стали слишком микроскопическими. В данном руководстве подробно описано, как проверить качество пайки под увеличением с помощью различных оптических приборов. Вы научитесь быстро находить микротрещины, оценивать форму контактов и сразу устранять обнаруженные дефекты.
Подготовка к осмотру и базовые требования
Перед началом работы подготовьте рабочее место. Качественный визуальный контроль пайки невозможен без яркого бестеневого освещения. Я рекомендую использовать кольцевую светодиодную лампу с регулировкой яркости. Для простых плат DIP (выводных компонентов) достаточно обычного увеличительного стекла кратностью 3°–5°. Для мелких SMD-элементов потребуется стереомикроскоп или цифровая лупа с увеличением от 10° до 40°. Не забывайте о безопасности: всегда отключайте питание платы перед осмотром. Работайте на антистатическом коврике, чтобы случайный разряд статического электричества не повредил чувствительные микросхемы.
Ниже приведена сравнительная таблица основных инструментов для проведения контроля:
| Инструмент | Кратность | Цена | Удобство | Детальность |
|---|---|---|---|---|
| Ювелирная лупа | 5° – 15° | Низкая | Среднее (нужно держать рукой) | Низкая |
| Оптический микроскоп | 10° – 40° | Высокая | Высокое (объемное зрение) | Очень высокая |
| Цифровой микроскоп | 10° – 200° | Средняя | Отличное (вывод на экран) | Высокая |

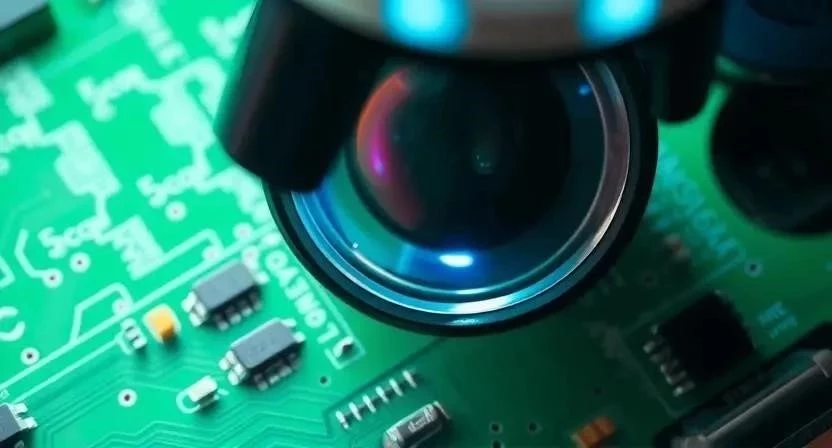

Метод контроля с помощью оптического микроскопа
Оптический стереомикроскоп дает объемную картинку, что позволяет точно оценить высоту и форму паяного шва.
Проверка паяных соединений пошагово выполняется следующим образом:
- Положите печатную плату на предметный столик строго под объектив микроскопа. Текстолит должен лежать ровно, без перекосов, чтобы вся исследуемая область находилась в одной плоскости.
- Установите минимальное увеличение (обычно это 10°) с помощью регулировочного кольца на корпусе. Это позволит быстро сориентироваться на плате и найти нужную зону.
- Настройте фокусное расстояние, плавно вращая боковые ручки грубой фокусировки вверх или вниз. Вращайте до тех пор, пока контакты и дорожки на плате не станут абсолютно резкими.
- Отрегулируйте межзрачковое расстояние окуляров под свои глаза. Сдвигайте или раздвигайте тубусы, пока два изображения не сольются в одно четкое стереоскопическое поле.

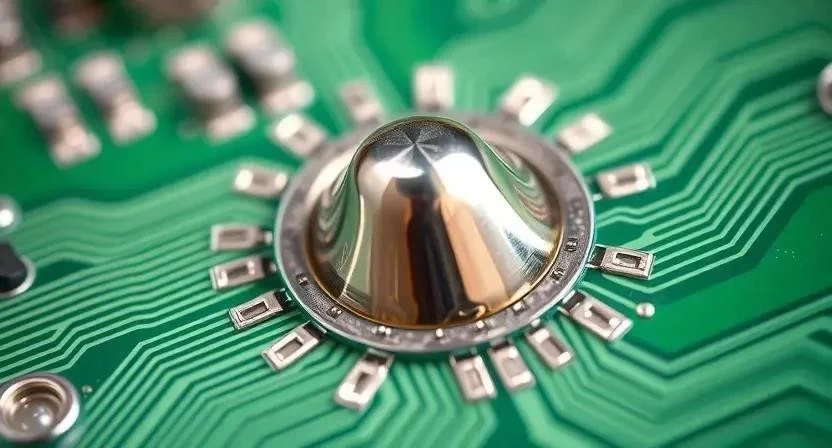

- Оцените качество припоя на выводах компонентов, обращая внимание на форму контакта. Правильное соединение должно напоминать вогнутый конус с зеркальным блеском.
- Перемещайте плату по предметному столику плавно руками, удерживая ее за края. Каждое движение должно быть медленным, чтобы ваши глаза успевали адаптироваться к смене кадра.
Работа с цифровым микроскопом или видеолупой
Для работы выполните следующие шаги:
- Подключите цифровой микроскоп к монитору или компьютеру с помощью комплектного кабеля USB или HDMI. На экране монитора появится интерфейс управляющей программы.
- Закрепите плату на штативе под объективом камеры. Убедитесь, что вывод компонента находится прямо по центру кадра.
- Настройте яркость встроенной светодиодной подсветки кнопками на кабеле или в меню программы. Избегайте сильных бликов на металле, так как они скрывают мелкие трещины.
- Выберите в меню программы пункт «Масштаб» → «Цифровой зум 2×» для детального рассмотрения подозрительного участка. Изображение увеличится, позволяя рассмотреть структуру сплава.
- Нажмите физическую кнопку «Снимок» (или клавишу F5 в программе на ПК) для фиксации дефекта. Фотография автоматически сохранится в выбранную папку на жестком диске.
Осмотр платы через ювелирную лупу
Если под рукой нет дорогого оборудования, простым решением станет обычная ювелирная лупа. Метод визуальной проверки пайки с ее помощью требует определенной сноровки, но отлично подходит для быстрой диагностики в полевых условиях.
Я лично проверил сотни плат этим методом и выработал простой алгоритм:
- Возьмите лупу вплотную к глазу, удерживая ее большим и указательным пальцами. Ваша рука должна быть зафиксирована, чтобы картинка не дрожала.
- Приблизьте плату к лупе на расстояние 2–5 сантиметров. Двигайте именно плату, а не голову, пока не поймаете фокус.
- Направьте дополнительный фонарик сбоку под углом около 45° к поверхности текстолита. Боковое освещение создаст тени в местах трещин и поможет выявить дефекты.
- Осмотрите каждый вывод компонента, наклоняя плату под разными углами от 30° до 60°. Это позволит оценить смачиваемость контактов припоем со всех сторон.
Такой способ контроля качества пайки вполне достаточен для проверки крупных DIP-элементов, разъемов питания и простых SMD-компонентов типоразмера 1206 или 0805.
Выявление и устранение дефектов
Иногда после сборки устройство не включается. В этом случае необходимо провести тщательный аудит всех соединений. Основные дефекты пайки как исправить которые мы разберем ниже, часто скрываются под слоем несмытого флюса.
Чтобы понять, как найти холодную пайку, обратите внимание на цвет и текстуру припоя. Если контакт выглядит серым, матовым и зернистым — перед вами типичный непропай. Перегрев (пережог) дорожек можно узнать по отслоившемуся от платы медному проводнику и потемневшему текстолиту. Лишние капли припоя часто образуют перемычки между соседними ножками микросхем, вызывая короткое замыкание.
Внимание: Никогда не проводите диагностику сомнительных контактов механическим царапаньем иглой, так как вы можете легко повредить тонкие печатные дорожки. Используйте только визуальный осмотр под увеличением и аккуратное прозванивание мультиметром.
Ниже приведена таблица распространенных дефектов и способов их устранения:
| Признак дефекта | Причина возникновения | Решение проблемы |
|---|---|---|
| Матовая зернистая поверхность, трещины вокруг вывода | Холодная пайка (недостаточный прогрев или шевеление детали при остывании) | Нанести флюс, прогреть паяльником до полного оплавления припоя |
| Перемычка из припоя между соседними выводами | Избыток припоя или недостаток флюса при монтаже | Удалить излишки с помощью медной оплетки для выпайки |
| Отслаивание медной дорожки от текстолита | Перегрев зоны пайки паяльной станцией или слишком долгое удержание жала | Зафиксировать вывод клеем, восстановить дорожку тонким медным проводником |
Практические лайфхаки для качественного контроля
Повысить точность визуального контроля помогут простые практические хитрости:
- Всегда очищайте плату перед осмотром. Используйте изопропиловый спирт и мягкую зубную щетку, чтобы полностью удалить остатки флюса, которые могут имитировать трещины.
- Применяйте контрастное освещение. Направляйте тонкий луч карманного фонарика параллельно плате — это мгновенно подсветит любые микротрещины.
- Контролируйте критерии качества пайки. Помните, что идеальный контакт должен иметь форму вогнутого конуса и ровное оплавление по всему периметру.
- Не прикасайтесь к оптике пальцами. Любые жирные следы на линзах резко снижают контрастность изображения.
- Используйте горячие клавиши в программном обеспечении цифровых микроскопов для ускорения работы.
- Регулярно калибруйте цифровой зум. Это поможет точно оценивать реальные размеры дефектов на экране монитора.
Ниже приведена таблица быстрых клавиш для популярных программ управления видеомикроскопами:
| Действие | Горячая клавиша Windows | Горячая клавиша Mac |
|---|---|---|
| Сделать снимок экрана | Ctrl+S | ⌘+S |
| Начать запись видео | Ctrl+R | ⌘+R |
| Включить сетку/линейку | Ctrl+G | ⌘+G |
Особенности внешнего вида паяных соединений
Часто у начинающих мастеров возникают сомнения при оценке внешнего вида контактов. Например, разница между матовой и блестящей пайкой обычно зависит от типа используемого сплава. Бессвинцовый припой после остывания всегда остается матовым, тогда как классический свинцовый (ПОС-61) дает идеальный зеркальный блеск. Допустимый размер наплыва припоя должен быть таким, чтобы четко просматривался контур вывода детали. Оптимальный конус припоя должен слегка вогнуто охватывать ножку компонента. Проверять соединения под увеличением рекомендуется сразу после завершения каждого этапа монтажа, не дожидаясь сборки всего устройства.
Ответы на популярные вопросы
Собрали ответы на самые популярные вопросы пользователей о методах контроля.
Вопрос 1: Как оценить качество припоя при покупке?
Ответ: Качественный сплав должен плавиться строго при заявленной температуре, равномерно растекаться по медному контакту и не оставлять после себя много темного шлака.
Вопрос 2: Какое увеличение выбрать для пайки SMD-деталей?
Ответ: Для комфортной работы с элементами типоразмера 0603 и меньше оптимально использовать увеличение от 10° до 20°.
Вопрос 3: Как пользоваться лупой для пайки, если заняты обе руки?
Ответ: Применяйте специальные очки-лупу с креплением на голове или зафиксируйте увеличительное стекло на штативе типа «третья рука».
Вопрос 4: Можно ли исправить холодную пайку без добавления нового припоя?
Ответ: Нет, необходимо нанести свежий активный флюс и прогреть контакт паяльником, добавив небольшое количество свежего припоя для восстановления структуры.
Вопрос 5: Как предотвратить перегрев дорожек при пайке?
Ответ: Используйте качественную паяльную станцию с точной регулировкой температуры и не удерживайте жало на одном контакте дольше 2–3 секунд.
