При попытке заменить сгоревший резистор на плате часто случается неприятность: соседние детали просто улетают в сторону от потока воздуха. Я однажды сам так повредил дорожки на материнской плате, когда решил поспешить. Это происходит из-за неправильного контроля температуры и силы воздушного потока. В этой статье вы узнаете, как пользоваться термофеном правильно, чтобы замена мелких компонентов проходила аккуратно и без повреждений электроники.
Подготовка к работе
Прежде чем нажать кнопку включения, необходимо подготовить всё необходимое. Я всегда проверяю комплект оборудования, чтобы не отвлекаться в процессе нагрева. Работа с конвекцией требует точности, иначе можно безвозвратно испортить текстолит.

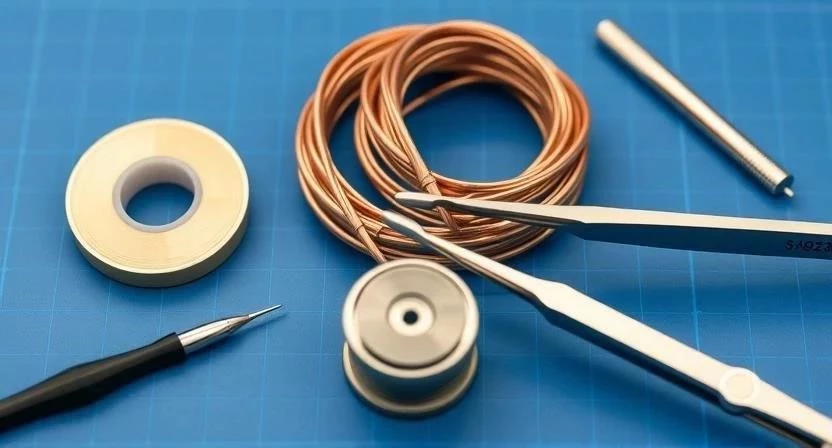

Перед началом процесса убедитесь, что у вас есть:
- Паяльная станция с регулировкой температуры и потока воздуха;
- Качественный флюс (гелеобразный лучше всего подходит для SMD);
- Припой (желательно с содержанием серебра для лучшей текучести);
- Пинцет с тонкими остриями;
- Медная плётёнка (оплетка) для очистки площадок;
- Термоскотч (каптоновый) для защиты соседних элементов.
Внимание: Избегайте длительного воздействия высокой температуры на одну точку. Перегрев может привести к отслоению медных дорожек от текстолита или вздутию самой платы.
Для успешного монтажа важно правильно подобрать температурный режим. Ниже приведена таблица для ориентира:
| Тип припоя | Температура нагрева | Особенности |
|---|---|---|
| Свинцовый (SnPb) | 300–330 °C | Плавится быстрее, легче работать новичку |
| Бессвинцовый (Lead-free) | 350–380 °C | Требует более высокой температуры и точного контроля |
Замена одного мелкого компонента
Если вам нужно убрать всего один резистор или конденсатор, следуйте этой инструкции. Я рекомендую начинать с самого простого метода, чтобы почувствовать поток воздуха.
- Нанесите небольшое количество флюса на контакты детали с помощью кисточки или дозатора. Это поможет припою быстрее стать жидким.
- Установите на станции нужную температуру и поток воздуха. Для мелких деталей (размером 0603 или 0402) ставьте поток воздуха на минимум.

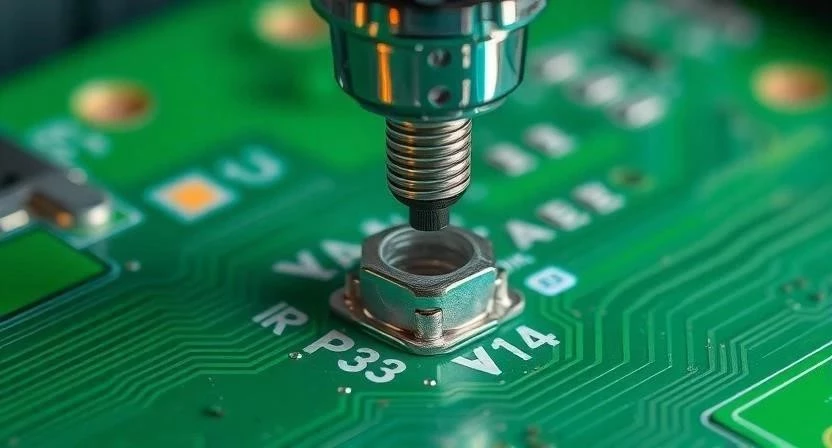

- Поднесите сопло к детали на расстояние 2–3 см. Не касайтесь соплом платы!
- Начните плавные движения соплом вокруг компонента. Когда припой на контактах станет блестящим и жидким, аккуратно подцепите деталь пинцетом.
- Извлеките компонент вертикально вверх, чтобы не поцарапать контактные площадки.
При подборе инструментов учитывайте размер деталей. Используйте таблицу ниже:
| Диаметр сопла | Размер компонента | Применение |
|---|---|---|
| 1.0–2.0 мм | 0402, 0603 | Мелкие SMD детали |
| 3.0–5.0 мм | 1206, резисторы | Средние компоненты |
| 6.0 мм и более | Микросхемы | Прогрев всей площади корпуса |

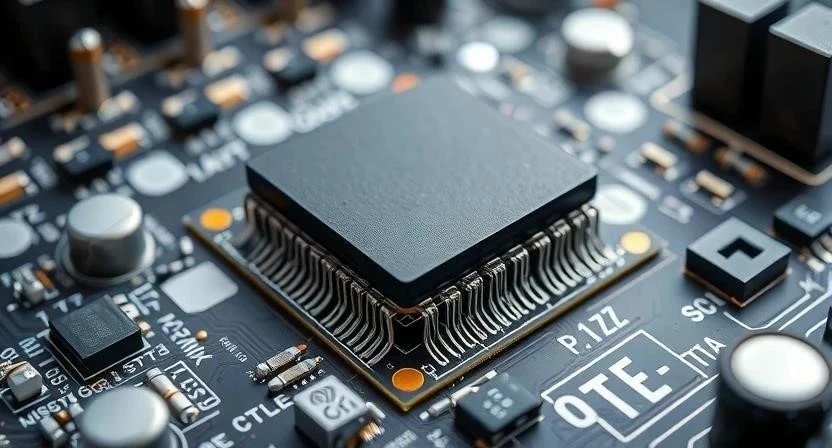

Работа с многовыводными микросхемами
Демонтаж микросхем сложнее, так как нужно одновременно расплавить припой на всех ножках. Если греть только с одной стороны, деталь может перекоситься или повредить контакты.
При работе с чипами я использую технику круговых движений. Направьте поток воздуха на корпус микросхемы, двигая сопло по периметру. Это обеспечит равномерный прогрев всей площади. Постоянно следите за состоянием припоя: как только все выводы «поплыли», микросхему можно снимать. Не пытайтесь поддевать чип силой, если он не поддается — скорее всего, вы не догрели одну из сторон.
Очистка площадок с помощью плетенки
После удаления детали на плате часто остаются остатки старого припоя. Чтобы подготовить место под новый компонент, нужно очистить контакты. Я использую метод добавления свежего припоя.
Сначала нанесите немного свежего припоя на старые контакты. Это поможет «разбавить» окислы и облегчит плавление. Затем выполните следующие действия:
- Положите медную плётёнку на контактную площадку.
- Прижмите плётёнку к плате с помощью разогретого сопла или паяльника.
- Дождитесь, пока припой впитается в оплетку.
- Аккуратно уберите плётёнку, пока площадка не станет идеально ровной.
Решение проблем при пайке
Иногда процесс идет не по плану: деталь «прилипла» или соседние элементы начали смещаться. Прежде чем предпринимать радикальные меры, проведите быструю проверку: проверьте, достаточно ли флюса, не слишком ли низкая температура и не слишком ли сильный поток воздуха.
Если простая проверка не помогла, обратите внимание на следующие причины:
| Симптом | Вероятная причина | Решение |
|---|---|---|
| Деталь не двигается | Окислы или недостаток тепла | Добавьте свежий флюс и увеличьте время прогрева |
| Соседние детали улетают | Слишком сильный поток воздуха | Уменьшите значение Air на станции |
| Плата потемнела/обуглилась | Перегрев | Немедленно прекратите нагрев и дайте плате остыть |
Что делать, если ничего не помогает: Если деталь не выпаивается даже после добавления флюса, возможно, вы столкнулись с многослойной платой, где тепло уходит вглубь. В этом случае попробуйте прогреть плату более плавно, но не дольше 10–15 секунд в одной точке.
Когда обращаться в сервис: Если вы видите, что медные дорожки отслоились от текстолита или на плате появились черные пятна прогара, самостоятельно восстановить её будет крайне сложно. В такой ситуации лучше передать устройство специалисту.
Как предотвратить поломки: Всегда используйте термоскотч для защиты соседних компонентов. Также старайтесь не использовать слишком мощные сопла для мелкой электроники.
Полезные советы
В процессе работы я выработал несколько правил, которые экономят время и берегут технику:
- Выбирайте сопла максимально близкие к размеру детали — это даст более точный нагрев.
- Используйте каптоновый скотч (термоскотч) — он выдерживает высокие температуры и не оставляет липких следов.
- Всегда держите под рукой пинцет, чтобы вовремя поймать деталь.
- Не забывайте про вентиляцию: пары флюса вредны для здоровья.
- Регулируйте поток воздуха: для SMD-компонентов он должен быть едва ощутимым.
Часто задаваемые вопросы
Как выбрать температуру под разный припой?
Для свинцовых припоев достаточно 300–330 °C, для бессвинцовых (которые сейчас чаще встречаются в технике) нужно выставлять 350–380 °C.
Сколько можно греть одну точку?
Старайтесь не задерживать сопло на одном месте дольше 5–10 секунд. Если припой не расплавился, лучше сделать перерыв, чтобы плата успела немного остыть, и продолжить.
Какой флюс лучше использовать?
Для работы с термофеном идеально подходят гелеобразные флюсы. Они дольше удерживаются на месте и не испаряются мгновенно, обеспечивая стабильный процесс пайки.
Как выбрать паяльную станцию?
Для качественной замены компонентов выбирайте станцию с точной цифровой регулировкой температуры и возможностью плавной настройки воздушного потока.
Как правильно очистить плату после пайки?
После завершения работ удалите остатки флюса с помощью изопропилового спирта и безворсовой салфетки, чтобы избежать коррозии в будущем.
