Диагностика и ремонт короткого замыкания в смартфоне

Смартфон внезапно начал сильно нагреваться в руках, а затем просто выключился и перестал реагировать на любые нажатия кнопок. Такое часто случается, когда в устройстве возникает короткое замыкание в цепи питания смартфона. Это распространенная проблема, вызванная либо внешними факторами, либо естественным износом деталей. В этой статье я расскажу, как самостоятельно провести диагностику и какие методы ремонта помогут вернуть гаджет к жизни.

Почему возникает проблема

Короткое замыкание (КЗ) — это ситуация, когда электрический ток идет по пути наименьшего сопротивления, минуя рабочие компоненты. Это приводит к резкому скачку силы тока и перегреву. Основными причинами я выделяю следующие:

• Попадание влаги внутрь корпуса, что вызывает электрохимическую коррозию.
• Использование дешевых и некачественных зарядных устройств без защиты от скачков напряжения.
• Физический износ компонентов, например, пробой конденсаторов от времени.
• Резкие скачки напряжения в электросети во время зарядки.
• Повреждение защитных фильтров на материнской плате из-за ударов или падений.

Я часто замечал, что пользователи пренебрегают качественными аксессуарами, и именно это становится главной причиной выхода из строя контроллера питания.

Первичная проверка устройства

Прежде чем разбирать телефон, нужно провести несколько простых действий, чтобы исключить программные сбои или проблемы с аксессуарами.

1. Проверьте аккумулятор. Попробуйте зарядить телефон другим, заведомо исправным кабелем и блоком питания.
2. Осмотрите разъем зарядки. Убедитесь, что внутри нет мусора, пыли или следов окисления.
3. Попробуйте принудительную перезагрузку. Зажмите кнопку питания и кнопку уменьшения громкости на 10–15 секунд.
4. Проверьте корпус на наличие внешних признаков гари. Если вы чувствуете характерный запах паленого пластика, разбирать устройство нужно немедленно.

Визуальный осмотр и очистка

Если первичные действия не помогли, переходим к более глубокому анализу. Для этого потребуется разобрать устройство, используя специальные инструменты (отвертки, присоску, медиаторы).

1. Разберите корпус смартфона, аккуратно отсоединив шлейфы.

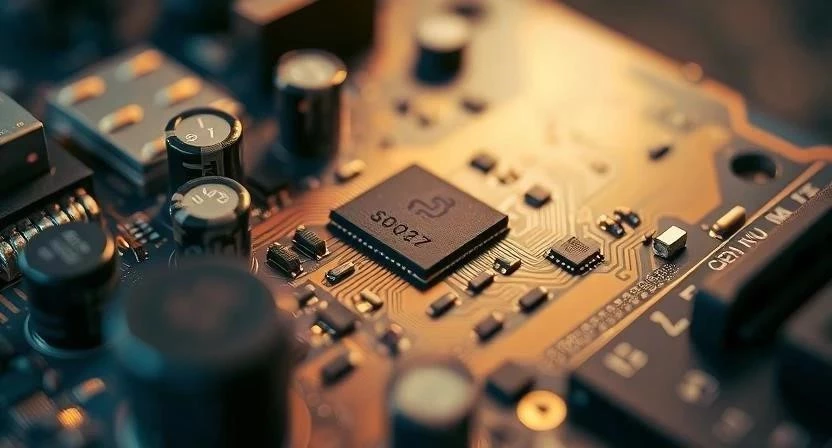

2. Внимательно осмотрите материнскую плату под лупой или микроскопом. Ищите темные пятна, прогары на текстолите или вздувшиеся детали.
3. Найдите следы окислов. Они выглядят как белый или зеленый налет на контактах и компонентах.
4. Проведите очистку платы. Используйте изопропиловый спирт и мягкую зубную щетку, чтобы удалить загрязнения. Если окислы сильные, лучше воспользоваться ультразвуковой ванной.

Внимание: При очистке спиртом следите, чтобы он был именно изопропиловым, так как обычный этиловый может оставить налет или повредить некоторые элементы.

Диагностика мультиметром

Когда визуально проблем не видно, необходимо проверить электрические параметры цепей. Для этого нам понадобится мультиметр в режиме прозвонки или замера сопротивления.

1. Переключите мультиметр в режим «прозвонки» (звуковой сигнал) или в режим измерения сопротивления (Ом).

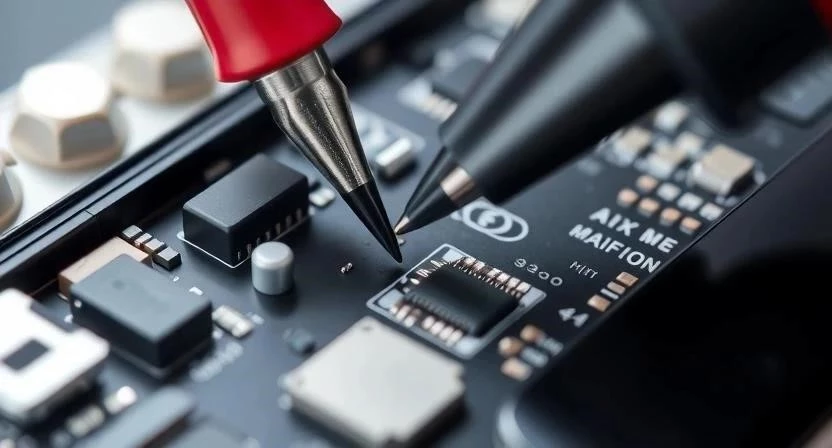

2. Проведите прозвонку основных линий питания. Приложите щупы к контактам разъема аккумулятора: если прибор постоянно пищит, значит, в цепи есть прямое замыкание.
3. Выполните замер сопротивления на конденсаторах вокруг контроллера питания. Если сопротивление близко к нулю, этот компонент или линия пробиты.
4. Найдите «землю» (минус). Приложите один щуп к металлическому экрану платы, а вторым пройдитесь по ключевым точкам цепи, чтобы убедиться в целостности соединений.

Таблица диагностики

Поиск КЗ с помощью ЛБП и метода прогрева

Если мультиметр не дает четкого ответа, я рекомендую использовать более продвинутый метод с лабораторным блоком питания (ЛБП).

1. Подключите лабораторный блок питания к контактам разъема аккумулятора на плате.
2. Установите на ЛБП ограничение по току (например, 1–2 Ампера) и низкое напряжение (около 3.8–4.2 В).
3. Подайте напряжение на плату. В этот момент дефектный компонент начнет интенсивно поглощать энергию и нагреваться.
4. Найдите греющийся элемент. Для этого можно капнуть на плату немного изопропилового спирта — он мгновенно испарится в месте КЗ. Также можно использовать термокамеру для точного определения точки перегрева.

Однажды я искал КЗ на плате планшета и только благодаря методу с испарением спирта смог увидеть, какой именно крошечный конденсатор под микросхемой вызвал проблему.

Замена поврежденных компонентов

Когда виновник найден, его необходимо заменить. Это требует навыков пайки и наличия термофена.

1. Подготовьте рабочее место: нанесите на нужную область качественный флюс.

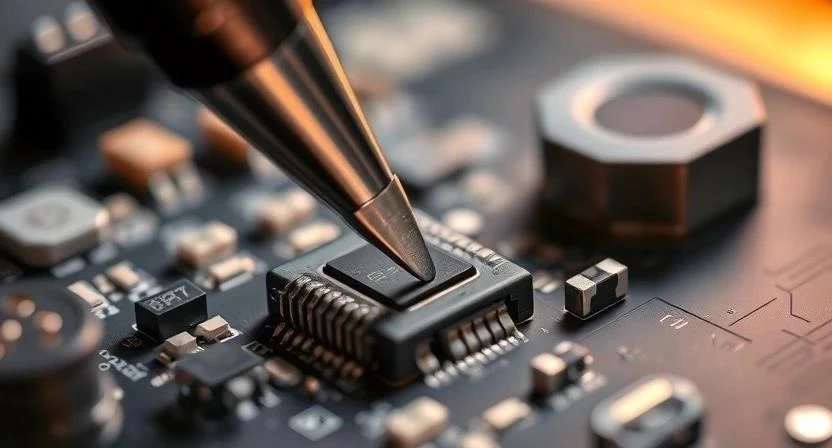

2. Используйте термофен для прогрева компонента. Настройте температуру (обычно 330–350 °C) и поток воздуха так, чтобы не сдуть соседние детали.
3. Аккуратно выпаяйте пробитый конденсатор или микросхему контроллера питания с помощью пинцета.
4. Очистите контактные площадки на плате, после чего установите новый компонент и припаяйте его.

Таблица типичных компонентов в цепи питания

Когда стоит обратиться в сервисный центр

Не всегда ремонт можно выполнить самостоятельно. Я советую не рисковать и нести телефон мастеру, если:

• Вы заметили повреждение многослойной платы (внутренние слои дорожек перегорели).
• Проблема локализована в области процессора или микросхемы памяти — это требует сложной перепайки (reballing).
• У вас нет профессионального оборудования: микроскопа, ЛБП, термофена и качественного флюса.
• После ваших попыток ремонта телефон стал греться еще сильнее или перестал подавать признаки жизни.

Как избежать поломок в будущем

Чтобы не столкнуться с ремонтом материнской платы снова, соблюдайте простые правила эксплуатации:

1. Используйте только оригинальные аксессуары или сертифицированные аналоги от проверенных брендов.
2. Не оставляйте смартфон на зарядке на всю ночь, особенно если он сильно нагревается.
3. При попадании воды в устройство не пытайтесь его включить или зарядить — немедленно выключите его и обратитесь в сервис.
4. Используйте защитные чехлы, чтобы минимизировать риск ударов, которые могут повредить внутренние компоненты.

Часто задаваемые вопросы

Можно ли починить КЗ дома?
Если проблема в забитом разъеме или легком окислении, то да. Но если нужно менять микросхему, без паяльной станции и опыта вы скорее испортите плату.

Сколько стоит ремонт цепи питания?
Цена зависит от сложности: замена конденсатора стоит дешево, а замена контроллера питания или ремонт после залития водой обойдется значительно дороже.

Поможет ли прошивка при замыкании?
Нет, прошивка — это программная процедура. Она не может исправить физическое повреждение компонентов или короткое замыкание в железе.

Что будет, если оставить телефон на зарядке при КЗ?
Это крайне опасно. Перегрев может привести к возгоранию аккумулятора или окончательному выгоранию дорожек на плате, что сделает ремонт невозможным.

Как понять, что КЗ произошло из-за воды?
При вскрытии вы увидите характерный белый или зеленый налет (окислы) на контактах и деталях.
