Техника микропайки при ремонте материнских плат

Микроскопические повреждения на текстолите часто невозможно заметить невооруженным глазом. Когда при осмотре платы под обычным светом вы видите лишь целую поверхность, а устройство не включается, проблема может скрываться в одном поврежденном конденсаторе или микротрещине. Ремонт материнской платы пошагово требует предельной точности и использования увеличительных приборов. В этой статье я расскажу, как правильно выполнять микропайку, чтобы восстановить работоспособность электроники максимально быстро и безопасно.

Подготовка к работе и требования к оборудованию

Прежде чем приступить к манипуляциям с мелкими деталями, необходимо подготовить рабочее место. Работа с SMD компонентами требует чистоты и стабильного освещения, иначе даже цифровой микроскоп не поможет разглядеть детали. Я всегда начинаю с проверки наличия всех инструментов, чтобы не отвлекаться в процессе нагрева.

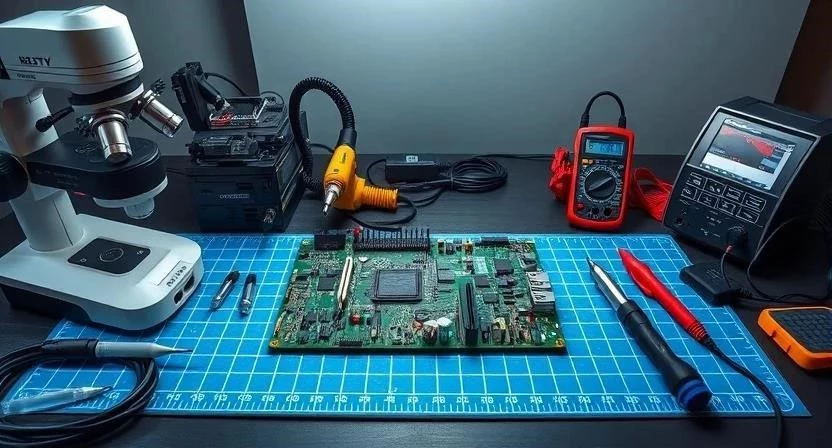

Для качественной микропайки вам понадобятся:

• Паяльный фен и паяльник с тонким жалом;
• Цифровой микроскоп с возможностью настройки фокуса;
• Мультиметр для прозвонки цепей и осциллограф для проверки сигналов;
• Лабораторный блок питания для диагностики цепей питания;
• Набор качественных флюсов, припоев и медной оплетки;
• Пинцеты разной толщины и профессиональный термовоздух.

Особое внимание уделите правилам электробезопасности и защите глаз. Используйте качественный флюс, так как плохой состав может привести к коррозии платы. В моей практике я часто видел, как использование дешевой канифоли вместо профессионального флюса портило дорогостоящие контроллеры питания.

Сравнение типов флюсов для микропайки:

Замена SMD компонентов с помощью паяльника

Этот метод подходит для замены резисторов, конденсаторов и других мелких деталей, которые не имеют под корпуса массивных контактных площадок. Техника микропайки в данном случае строится на аккуратном управлении температурой.

Пошаговый процесс замены детали:

1. Демонтаж компонента. Нанесите немного флюса на контакты и аккуратно прогрейте их паяльником, чтобы припой расплавился. Используйте пинцет, чтобы поднять элемент.
2. Очистка площадок. С помощью медной оплетки удалите остатки старого припоя с контактных площадок. Площадки должны стать абсолютно плоскими.
3. Подготовка новой детали. Нанесите микроскопическое количество флюса на очищенные места.
4. Установка и фиксация. Под микроскопом поднесите новый компонент к контактам. Когда флюс начнет плавиться, деталь сама «сядет» на место под действием поверхностного натяжения.
5. Контроль качества. Проверьте визуально под увеличением, чтобы не было короткого замыкания между соседними контактами.

Я заметил, что если не очистить площадки до идеального состояния, новая деталь может встать под наклоном, что приведет к плохому контакту.

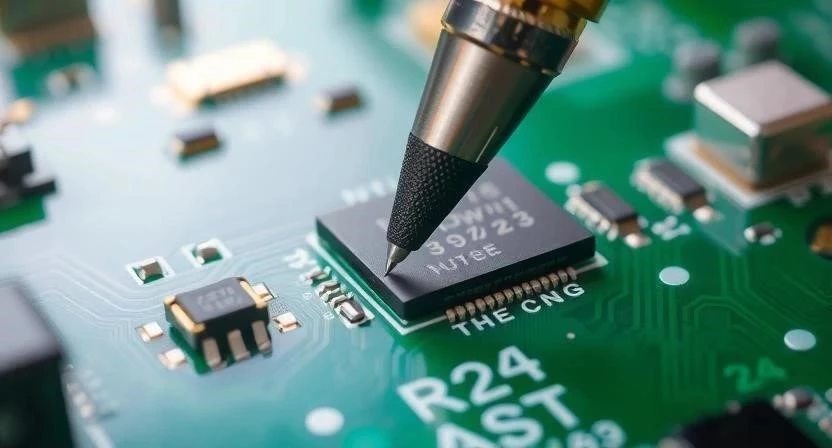

Использование термовоздуха для BGA и многоконтактных чипов

Когда нужно заменить крупный чип или контроллер, обычного паяльника недостаточно. Здесь в дело вступает паяльный фен (термовоздух), который позволяет прогреть все контакты одновременно.

Инструкция по работе с феном:

1. Настройка оборудования. Выставьте температуру и силу воздушного потока. Для бессвинцового припоя обычно требуется более высокая температура.
2. Предварительный прогрев. Направьте струю воздуха на область чипа, постепенно увеличивая интенсивность, чтобы избежать термического шока текстолита.
3. Процесс демонтажа. Когда припой станет жидким, аккуратно поднимите чип пинцетом. Не делайте резких движений, чтобы не сместить соседние элементы.
4. Центровка компонента. После установки нового чипа на площадки, снова прогрейте его феном. Под микроскопом следите, как деталь центрируется на капельках расплавленного припоя.
5. Проверка перегрева. Следите за цветом текстолита. Если плата начинает темнеть, немедленно прекратите нагрев.

Рекомендуемые температурные режимы:

Восстановление поврежденных дорожек и установка перемычек

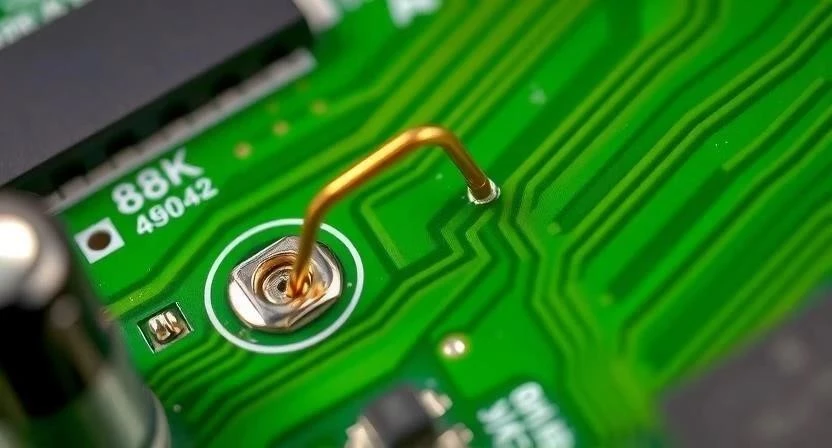

Если дорожка платы перебита, требуется метод восстановления контактов через создание перемычки. Это ювелирная работа, требующая максимального увеличения.

1. Поиск обрыва. Используйте мультиметр в режиме прозвонки, чтобы точно определить место разрыва цепи.
2. Зачистка изоляции. Аккуратно подцепите края поврежденной дорожки скальпелем, чтобы обнажить медный слой.
3. Пайка тонкого провода. Возьмите тончайший медный провод (эмалированный провод из обмотки) и припаяйте его к обоим концам дорожки.
4. Изоляция участка. Закройте место ремонта каплей изоляционного лака или специальным компаундом, чтобы перемычка не замкнула на соседние элементы.

Этот способ позволяет восстановить цепи питания пошагово, даже если повреждение произошло глубоко внутри слоев платы.

Решение типичных проблем при пайке

Даже у опытных мастеров случаются ошибки. Важно понимать, почему возникла проблема, чтобы быстро ее исправить.

Что делать, если не получается:

• Возникли мостики припоя. Если два контакта соединились между собой, используйте медную оплетку и флюс, чтобы убрать лишний металл.
• Борьба с окислами. Если припой не липнет к площадке, значит, они окислены. Тщательно очистите их и используйте свежий активный флюс.
• Отслоение дорожек (пятаков). Если контактная площадка оторвалась от текстолита, это серьезная проблема. Придется восстанавливать дорожку через перемычку.

Диагностика проблем:

Когда обращаться в сервис: Если вы видите, что текстолит начал расслаиваться или от платы пошли трещины, самостоятельно починить устройство не получится. Также стоит прекратить работу, если поврежден многослойный переход (via), уходящий вглубь платы.

Как предотвратить поломки в будущем: Всегда используйте качественный флюс и не задерживайте нагрев на одном месте дольше необходимого. Регулярно проверяйте состояние жала паяльника.

Практические рекомендации и лайфхаки

Чтобы ваша пайка под микроскопом была максимально эффективной, я советую внедрить несколько простых приемов:

• Настройка микроскопа. Всегда настраивайте контрастность изображения. На темном текстолите светлые дорожки видны лучше, если правильно выставить освещение.
• Выбор насадок. Для мелких SMD компонентов используйте самые тонкие насадки на паяльник, чтобы не задеть соседние элементы.
• Использование оплетки. Не пытайтесь убрать лишний припой просто паяльником — это только размажет его. Оплетка впитывает излишки мгновенно.
• Фиксация. При пайке мелких деталей используйте малярный скотч или специальный зажим, чтобы деталь не «уплыла» от потока воздуха фена.

Часто задаваемые вопросы

Как выбрать первый микроскоп для ремонта?
Для начала лучше взять цифровой микроскоп с большим экраном и возможностью подключения к компьютеру. Это позволит вам видеть детали на большом мониторе и делать снимки для отчетов.

Какой флюс лучше всего подходит для микропайки?
Я рекомендую использовать нейтральные флюсы на основе синтетических смол. Они не оставляют агрессивных остатков, которые могут вызвать коррозию со временем.

Можно ли использовать обычный паяльник для SMD компонентов?
Можно, если у него очень острое жало и вы умеете контролировать температуру. Однако для BGA-чипов паяльник бесполезен, там необходим фен.

Что делать, если я перегрел плату?
Если текстолит не обуглился, можно попытаться восстановить дорожки. Если же плата деформировалась — ремонт, скорее всего, невозможен.

Нужно ли промывать плату после пайки?
Да, обязательно. Даже после нейтрального флюса лучше очистить рабочую зону изопропиловым спиртом, чтобы убрать остатки загрязнений.

Как припаять мелкий элемент, если руки дрожат?
Используйте упоры для рук (локтевые или специальные подставки) и работайте только под микроскопом, ориентируясь на увеличенное изображение.
