Как усилить сигнал мобильного 3g и 4g интернета и мобильной связи на даче

Тонкости монтажа репитера

Чтобы наслаждаться качественным сигналом, устройство должно быть не только правильно собрано, но и установлено. Работоспособность данного прибора зависит от его месторасположения.

Помните, прикреплять усилитель необходимо на расстоянии метра от батарей отопления. Затем, после того, как вы определитесь с местом монтажа, можно начинать прокладывать кабель. Перед включением устройства нужно проверить целостность разъёмов и их чистоту.

Запрещается пользоваться аппаратом, если он не подключён к внешней антенне. Есть ограничение и по температуре – репитер можно устанавливать исключительно внутри отапливаемого помещения.

В заключение отметим, что смастерить усилитель сотовой связи самим – вполне реально Главное, иметь свободное время и желание.

Настройка

Первым делом рекомендуется проверить все соединения, а также провести осмотр сетевого фильтра. Потом следует провести регулировку коэффициента усиления, он должен находиться на частоте около 20 дБ. Есть два способа настройки — ручная или автоматическая. Первая осуществляется регулировкой ручки потенциометра и изменения направления антенны, вторая — непосредственно на репитере.

Таким образом, можно без проблем сделать систему усиления и репитер своими руками. Для этого всего лишь требуется приобрести необходимые компоненты, установить оборудование, все подсоединить и настроить. И тогда пользователь получит высокоскоростной Интернет!

Как сделать 4G облучатель для спутниковой антенны своими руками

Обратите внимание, что с 4g mimo облучатель спутниковой тарелки увеличивает пропускную скорость более чем на 20-30% по сравнению с обычной антенной

Важно! Поляризация сама обязана соответствовать базовой станции

Важно! Поляризация сама обязана соответствовать базовой станции

Чтобы сделать облучатель 3g 4g для спутниковой антенны своими руками нужно цельнорезьбовая шпилька М6/М8 140 мм, гайки под шпильку — 12 шт, F разъем под ТВ кабель — 4 шт, разъем Pigtal с переходником — 2 шт, коаксиальный кабель 12 м — 2 шт и жесть тонкая любого металла. облучатель 3g 4g для спутниковой антенны своими руками чертежи:

Сильная 3g 4g lte антенна 2×27 db усилением. Антенна Мимо с двойной поляризацией идет ( горизонт и вертикаль), что увеличивает по максимуму скорость и обеспечивает хороший прием инета. На 2*27 дб антенна подходит как на 3G так и на 4G, потому что меняет геометрию свою.

Собирая параболическую антенну 3G 4G mimo необходима точность. Вырезаются 6 дисков из жести диаметром 100, 74, 54, 37, 37 и 37 мм (для облучателя 3G 2100 МГц) с центральными отверстиями.

На диске 74 мм сразу делается отверстие для пайки жилы провода на 11 мм от края. Тут же крепятся коаксильные провода в 50 Ом для ТВ. Другое отверстие делается также в 11 мм и под углом 90 градусов. Из F разъема отламывается выступающая часть и прессуется на диск в 100 мм. Телекабели к самому большому диску прикрепить. После установления припаять провода. И последнее, что делается, это прикрепить к проводу разъемы Pigtal.

Зачем нужен репитер?

Репитер — ретранслятор сотового сигнала. Он работает в том же диапазоне частот, что и устройство, которому нужен хороший сигнал.

Принцип работы

Репитер использует соседнюю полосу частот диапазона, в котором работает гаджет или сетевая карта ПК. Диапазоны 3G и 4G, выданные сотовым операторам, состоят из интервалов шириной в 10–75 мегагерц. Ширина канала любого абонентского устройства (смартфона, модема или роутера) в сетях этих поколений составляет 5–30 МГц.

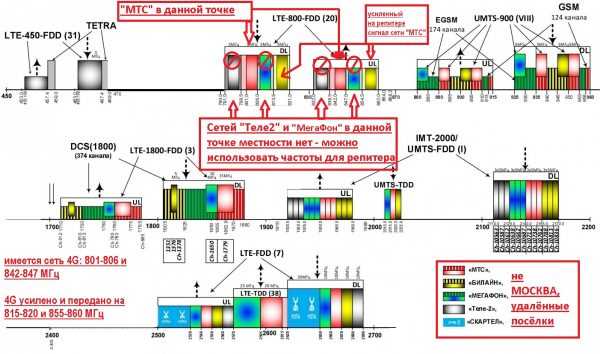

Для сетей каждого поколения выделены свои отрезки частотного спектра

Например, в российских сетях 4G диапазон 2600 МГц подразумевает использование частот 2500—2570 МГц (трафик от абонента к базовой станции) и 2620—2690 МГц (от базовой станции к абоненту). Частотное разделение каналов (FDD) предполагает такой разнос. При временном разделении (TDD) для приёма и передачи используется один и тот же отрезок конкретного диапазона, лежащий в интервале 2570–2620 МГц. Следовательно, репитер 4G должен поддерживать обе технологии — и FDD, и TDD. Универсальный 4G-репитер работает на всём частотном отрезке — 2500–2690 МГц, автоматически выбирая нужную технологию, лежащую в основе конкретного стандарта LTE.

Для 3G-сетей, работающих в диапазоне 1900, 2000 и 2100 МГц, ситуация аналогичная. При покупке репитера, ориентированного чисто на 3G, убедитесь, что он поддерживает обе схемы кодирования сигнала UMTS — FDD и TDD. Первая поддерживается в диапазонах 1900 и 2100 МГц (1920–1980 и 2110–2170 МГц), вторая — в интервале 2010–2025 МГц. Универсальный 3G-репитер охватывает сразу весь спектр 1900–2200 МГц и частоты диапазона GSM-900 (870–970 МГц), используемые для сетей UMTS-900 (более низкочастотный аналог UMTS-1900/2000/2100).

Допустим, роутер от фирмы ZTE, поддерживающий технологию FDD и подключённый к сети LTE-800 (диапазон 790–862 МГц) от «МТС», работает в режиме «Только 4G». Следовательно, он использует отрезки частот 801–806 МГц и 842–847 МГц (по 5 МГц в каждом интервале), на которых работает этот же оператор.

Использованы частоты LTE-800, не занятые другими операторами

Тогда репитер использует частоты 815–820 МГц и 855–860 МГц (те же отрезки по 5 МГц), но отстоящие от «роутерных». Сигнала сети от других операторов нет (отсутствует зона покрытия в этой точке). При этом работающие устройства не мешают друг другу.

Например, роутер Yota Many, работает в стандарте LTE-2600 и настроен на частоты 2500–2515 и 2620–2635 МГц. В этом случае репитер перейдёт на соседние отрезки (2515–2530 и 2635–2650 МГц).

Расстояние от репитера до сотовой вышки

Для достижения наилучшей скорости (от 10 и более мегабит в секунду) не рекомендуется удаляться с репитером от ближайшей вышки более, чем на следующие расстояния:

  • в сетях LTE-450 (от «Скайлинк») — до 100 км;
  • LTE-800 — до 40 км;
  • UMTS-900 — до 35 км;
  • LTE-1800 — до 20 км;
  • UMTS-1900/2000/2100 — до 15–20 км;
  • LTE-2600 — не более, чем на 5 км.

В противном случае скоростные показатели могут упасть в несколько и более раз.

1 И многим приходит в голову сделать усилитель 3G модема своими руками

Если 3G «ловит», тогда есть возможность получения стабильной связи. В статье рассмотрим, как устанавливается внешняя антенна для 3G модема, которая так же характеризуется, как усилитель сигнала для 3G модема. Как собрать ее из подручных материалов и усилить сигнал сети.

Антенна для 3G модема, купленная в магазине, не является хорошей идеей, так как стоит дорого и подойдет далеко не каждому и не у всех есть разъем для подключения антенны. Кроме того, адаптер для модема иногда стоит столько же, сколько и сам модем.

Основным критерием эффективности любого решения нужно считать не проценты, отображаемые управляющей программой модема, не количество «палок» на индикаторе и децибел, а увеличение скорости доступа.

Однако для подтверждения правильности выбора можно воспользоваться этими критериями. Надо заметить, что возможность подключения к интернету 3G зависит от многих факторов — занятость слотов, активность абонентов, состояние погоды, расстояние до базовой станции. В данном случае действия направлены на улучшение только одного.

Эффективность антенны можно проверить следующим образом — включать режим 3G и посмотреть, ловит ли он. Если нет, то передачи данных, соответственно, тоже нет.

При этом уровень сигнала может быть и отличным, и слабым. Отличный уровень означает, что работает только 2G подключение.

1.1 Усилитель сигнала для 3G модема

Самый простой вариант — около четырех витков медной проволоки, которые нужно намотать на модем. Умельцы советуют намотать провод на самый конец модема, где находится встроенная антенна.

Такая конструкция из проволоки похожа на искусство — подобрать количество витков, толщину провода, длину свободного конца антенны нужно для каждого отдельного модема и места. Например, лишний виток может не улучшить, а только ухудшить сигнал.

Второй вариант — воспользоваться дуршлагом или кастрюлей. Любители экспериментов, которых низкая скорость интернета уже довела до бешенства или отчаяния, способны смастерить весьма необычные конструкции в виде кастрюль, экранов и спутниковых тарелок.

Поймать сигнал 3G при помощи кастрюли проще, чем с помощью провода, но времени это займет больше.

Третий вариант — использовать предметы промышленного изготовления. Тем, кому не жалко денег в пределах 500 рублей, можно провести эксперименты с этими предметами. Однако такие агрегаты не сильно отличаются от проволоки по качеству.

Иногда в комплекте с модемом прилагается кабель-удлинитель с кусочком скотча для того, чтобы закрепить его на стену или окно. Такой вариант можно встретить в руководстве у операторов. Качество его можно сравнить с качеством проволоки.

4. Усиление сигнала 3G при помощи репитера.

Помимо кустарных способов усиления слабого сигнала мобильного интернета существуют и другие, более эффективные и технологичные. Речь пойдет о репитерах, при помощи которых можно добиться максимального увеличения скорости 3G и покрытия уверенной связью в пределах всей квартиры, дома или дачи.

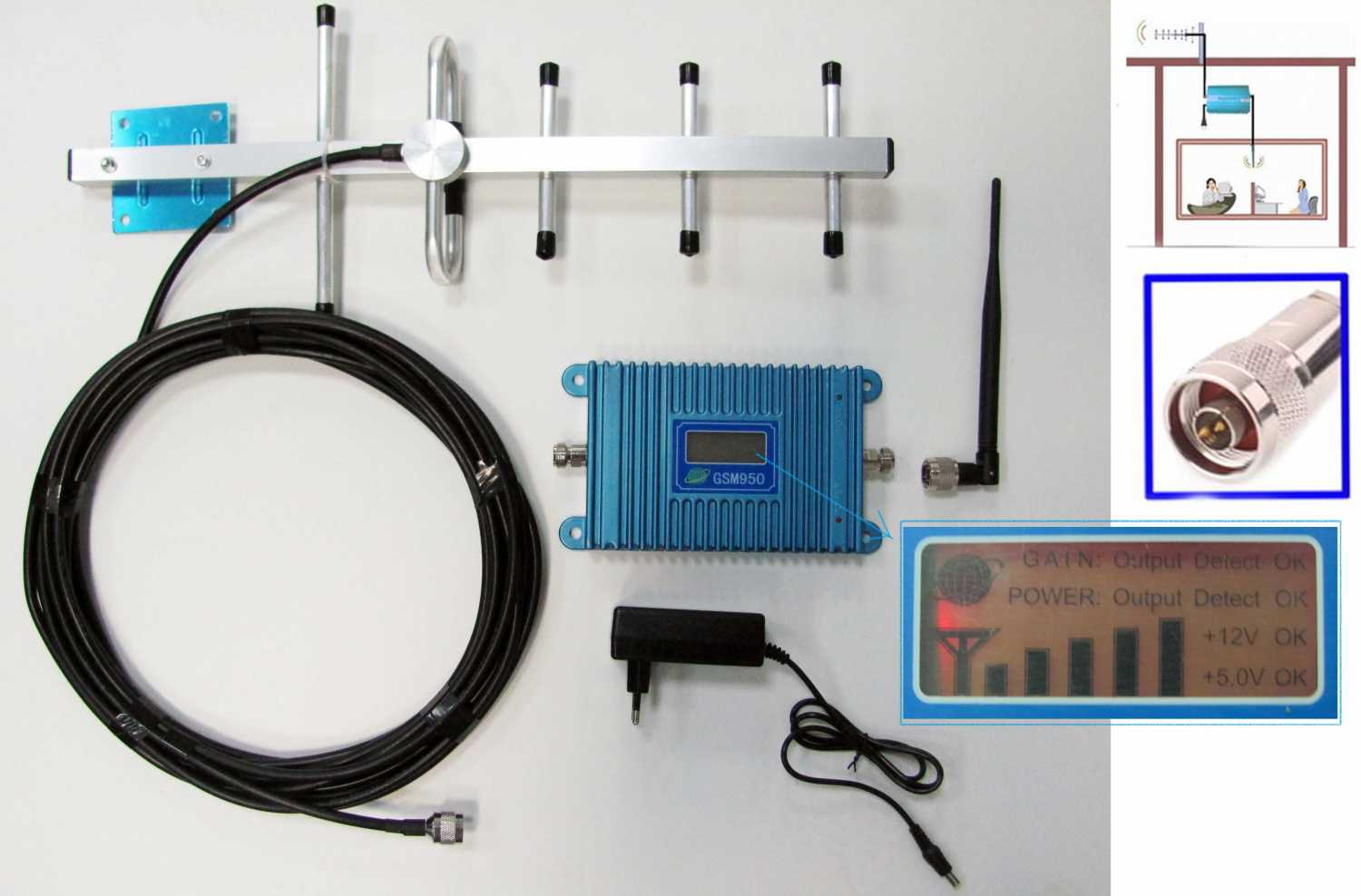

Репитер 3G это усилитель сигнала сотовой связи и интернета для дачи, квартиры, офиса или дома, который усиливает слабый сигнал, поступающий от базовой станции. Это микроволновое оборудование, которое выпускают несколько компаний в России. Считается, что VEGATEL производит наиболее качественное и надежное оборудование, лучшее по сочетанию цена/качество.

Для самостоятельного усиления сигнала 3G модема понадобится комплект VEGATEL 3G-kit, в который входят:

  • уличная антенна, которая улавливает сигнал 3G;
  • репитер, который усиливает этот сигнал;
  • комнатная антенна, которая передает усиленный сигнал на устройства абонентов, которые находятся в поле её действия;
  • коаксиальный кабель с разъемами, для коммутации всех элементов системы;
    набор крепежа.

При помощи этого оборудования вы можете получить максимально возможную скорость 3G модема и уверенную голосовую связь на телефонах абонентов. А еще можно подключить 3G модем к wi-fi роутеру и раздать мобильный интернет на весь дом или квартиру

Антенны для усиления сигнала

Это простейшие приспособления для увеличения качества приёма телефонных звонков, сигналов ТВ и Интернета.

Выделяют следующие виды усилителей fm сигнала:

  • Внешние. Для них характерна установка на крыше дома. Кроме того, такие устройства отличает способность обеспечивать покрытие на объектах значительных габаритов. Антенна принимает сигнал от базовой станции и передаёт его через кабель к усилителю, который обеспечивает качество связи.
  • Внутренние. Их устанавливают внутри помещения.

Усилители сигнала для телефона делят на:

  • Пассивные. Электропитание данным конструкциям не нужно. Это, в первую очередь, кабель, антенна, делитель. Они работают автономно. Минус – малый радиус покрытия.
  • Активные. Их необходимо подсоединять к источнику электроэнергии. К этой группе относятся репитеры, разъёмы и ретрансляторы.

Аппаратный способ

Наиболее эффективным методом усиления сигнала является аппаратный. В этом случае за улучшение качества отвечают специальные антенны и электронные усилители, которые вместе гарантируют наибольший эффект. В помещении улучшить соединение поможет усилитель и две антенны, одна из них выносится на улицу, а вторая остается в помещении. Принцип работы такой:

  • уличная антенна устанавливается на максимальной высоте. Это способствует большему охвату, чем это может мобильный телефон. Бетонные стены и металл не будут мешать поступать сигналу;
  • второй улавливатель устанавливается внутри помещения;
  • между устройствами следует установить усилитель, который повышает мощность сигнала и помогает снизить потери в проводе.

Репитер

Репитер или ретранслятор представляет собой прибор, который предназначен для обеспечения максимального качества принимаемого и отправляемого сигнала сотовой связи. Это более продвинутые устройства, в отличие от антенн. Стоимость простого репитера начинается от 8 тысяч рублей.

Даже самые простые приборы предоставляют качественное покрытие на двух сотнях квадратных метров. Более дорогие и продвинутые репитеры способны создать хорошее соединение в пределах целого здания или офиса, размеры которого намного превышают стандартные домашние параметры.

Однако большое внимание следует уделить правильности установки таких усилителей. Это можно выполнить самостоятельно, сэкономив на услугах сторонних представителей

Важно соблюдать такие правила:

  • внешняя антенна устанавливается снаружи. Направленный тип должен смотреть в сторону базовой станции;
  • внутренняя ставится в помещении, на высоте, которая более чем на пять метров ниже внешней антенны;
  • оба улавливателя соединяются при помощи провода и репитера;
  • репитер устанавливается подальше от влаги и бытовых частотных излучателей.

Если местонахождение базовой станции оператора определить не удается, то требуется помощь одного человека. Необходимо поворачивать внешнюю антенну и попросить помощника, чтобы он следил за уровнем сигнала. Когда он окажется наилучшим, требуется закрепить антенну.

Наклейка

На рынке можно встретить множество различных наклеек, которые устанавливаются под крышку смартфона и усиливают соединение. Выполнены они в виде тонкой пластины с рисунком из металлических полосок. Принято считать, что они способствуют лучшему улавливанию, однако эффективность устройств не доказана. Большинство пользователей не видят никакого эффекта от применения.
