Формфактор 19 дюймов давно стал де-факто универсальным стандартом для размещения активного и пассивного сетевого оборудования. Именно под этот монтажный размер выпускается подавляющее большинство коммутаторов, маршрутизаторов, серверов, патч-панелей, блоков питания и другого оборудования — что делает стойки данного типа основой любой современной серверной или узла связи. Ширина монтажных отверстий, межцентровые расстояния и шаг резьбы зафиксированы отраслевыми стандартами, поэтому оборудование от разных производителей без проблем устанавливается в одну и ту же стойку.
Выбирая телекоммуникационную стойку 19 дюймов, важно учитывать не только её внешние размеры, но и совокупность технических параметров: высоту в юнитах, грузоподъёмность, материал каркаса и степень защиты корпуса. Неправильно подобранная конструкция может стать узким местом всей инфраструктуры — как по нагрузке, так и по условиям охлаждения оборудования.
Что такое юнит и почему это важно
Высота серверных стоек измеряется в юнитах (Unit, U). Один юнит равен 44,45 мм — это стандартная высота одного посадочного места в монтажном проёме. Наиболее распространены стойки высотой 12U, 24U, 42U и 47U. Компактные 12U-варианты подходят для небольших офисов и монтажа в ограниченных пространствах, тогда как 42U — стандарт для полноразмерных серверных залов.
Именно высота в юнитах определяет, сколько единиц оборудования можно разместить в стойке. При проектировании инфраструктуры принято закладывать резерв в 20–30% свободного пространства — для будущего расширения и обеспечения нормальной вентиляции. Плотно заставленная стойка без зазоров между устройствами неизбежно приводит к перегреву и сокращению срока службы оборудования.
Типы конструкций и их особенности
По конструктивному исполнению стойки 19 дюймов делятся на несколько основных групп. Каждая из них ориентирована на определённые условия эксплуатации и требования к доступу или защите оборудования.

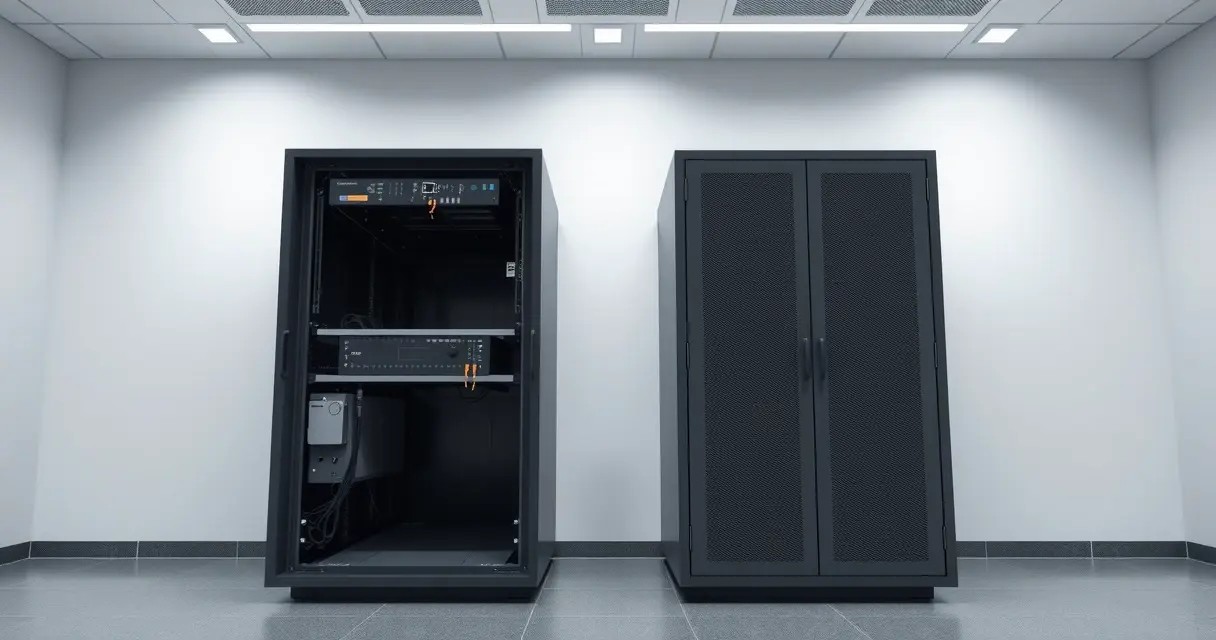

- Закрытые напольные шкафы — полностью обшитые корпуса с дверями и боковыми стенками; обеспечивают защиту от пыли, случайного доступа и механических повреждений; стандарт для серверных комнат.
- Открытые стойки (Open Frame) — рама без боковых панелей и дверей; максимальная вентиляция и удобный доступ к оборудованию с любой стороны; применяются в контролируемых технических помещениях.
- Настенные шкафы — компактные конструкции для монтажа на стену; оптимальны для офисов, узловых помещений и небольших коммутационных узлов с ограниченной площадью.
- Уличные и промышленные шкафы — варианты с повышенной степенью защиты IP55/IP65; рассчитаны на эксплуатацию вне помещений или в условиях высокой влажности и запылённости.
Закрытые шкафы нередко оснащаются перфорированными дверями для улучшения воздухообмена, а также замками с различными уровнями защиты — от простых поворотных до цилиндровых и электронных. Открытые стойки при этом выигрывают в простоте монтажа и удобстве кабельного обслуживания.
Материалы, нагрузка и качество исполнения
Каркас большинства серверных стоек изготавливается из холоднокатаной стали толщиной 1,5–2 мм с порошковым покрытием. Более лёгкие версии могут быть выполнены из алюминиевых профилей — они проигрывают в прочности, но существенно выигрывают в весе, что актуально при монтаже на стену или в мобильных инсталляциях. Грузоподъёмность стандартных напольных стоек варьируется от 500 до 1500 кг в зависимости от конструкции и назначения.

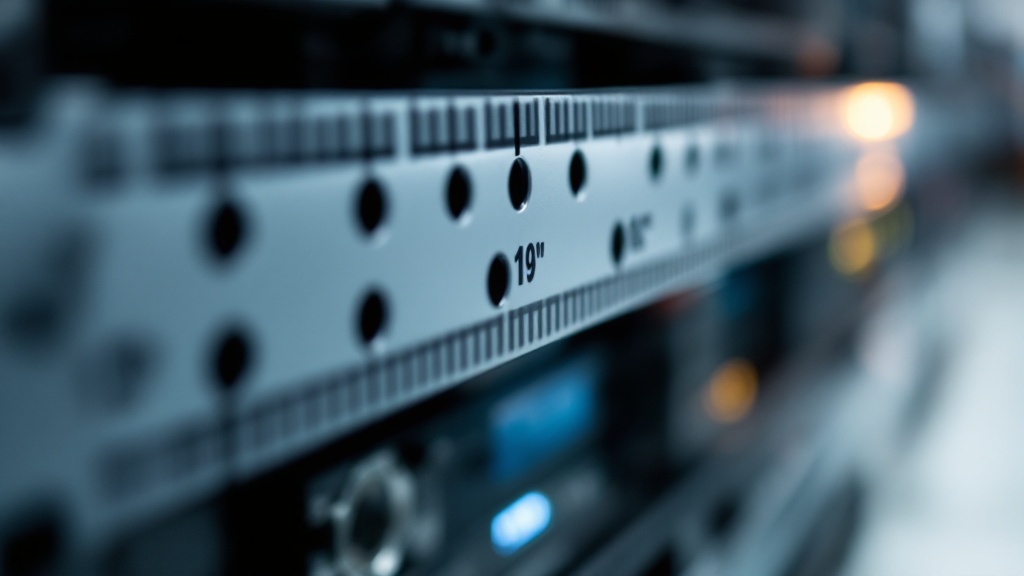

Качество монтажных направляющих и точность геометрии рамы — критически важные параметры. Если отверстия не соответствуют стандарту EIA-310, установка оборудования превращается в проблему: серверные полки не становятся ровно, а сдвоенные юниты не совпадают с метками. Профессиональные производители подтверждают соответствие стандарту документально и обеспечивают допуски в пределах десятых долей миллиметра.
Аксессуары и организация пространства внутри стойки

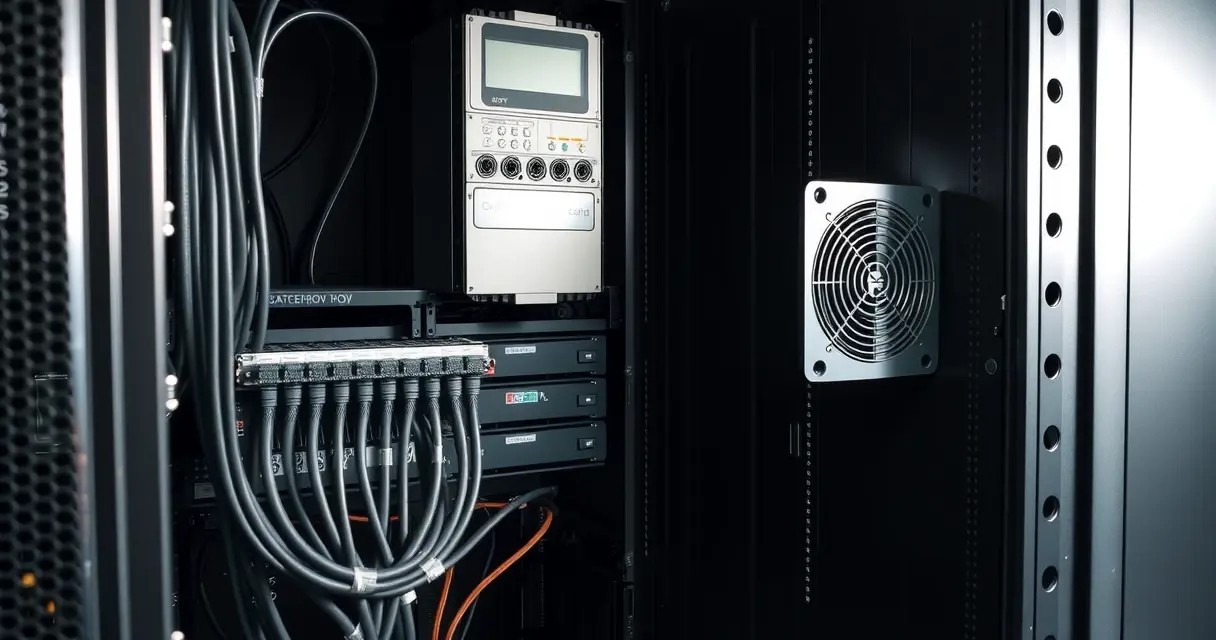

Сама по себе стойка — лишь несущая конструкция. Полноценная инфраструктура требует продуманного набора комплектующих. Вертикальные и горизонтальные кабельные органайзеры позволяют упорядочить жгуты и облегчить последующее обслуживание, а блоки розеток (PDU) обеспечивают распределение питания непосредственно внутри шкафа.
Для стоек, где размещается тепловыделяющее оборудование, применяются активные системы охлаждения: вентиляторные панели, потолочные вентиляторы и специализированные модули кондиционирования. При горизонтальном расположении серверов в стойке 19 дюймов воздушный поток организуется по принципу «холодный коридор — горячий коридор», что значительно повышает эффективность охлаждения по сравнению с хаотичным расположением оборудования.
Серверная стойка 19 дюймов — это не просто металлический шкаф, а элемент инфраструктуры, от которого зависит надёжность, удобство обслуживания и масштабируемость всей системы. Грамотный выбор конструкции с учётом высоты, типа, грузоподъёмности и набора аксессуаров позволяет избежать проблем при последующем расширении и сократить время на регламентные работы — именно поэтому к выбору стойки подходят так же тщательно, как к выбору самого оборудования.
