Гибочная матрица — нижний элемент рабочей оснастки листогибочного пресса, без которого сам процесс формообразования листового металла невозможен. Правильно подобранный пуансон и матрицу для листогибочного пресса выбирают в связке, поскольку именно совместная работа этих двух элементов определяет точность угла, качество изгиба и состояние поверхности готовой детали. Неверный подбор оснастки приводит к браку, быстрому износу инструмента и необходимости повторной обработки заготовок.
Как устроена гибочная матрица и для чего она нужна

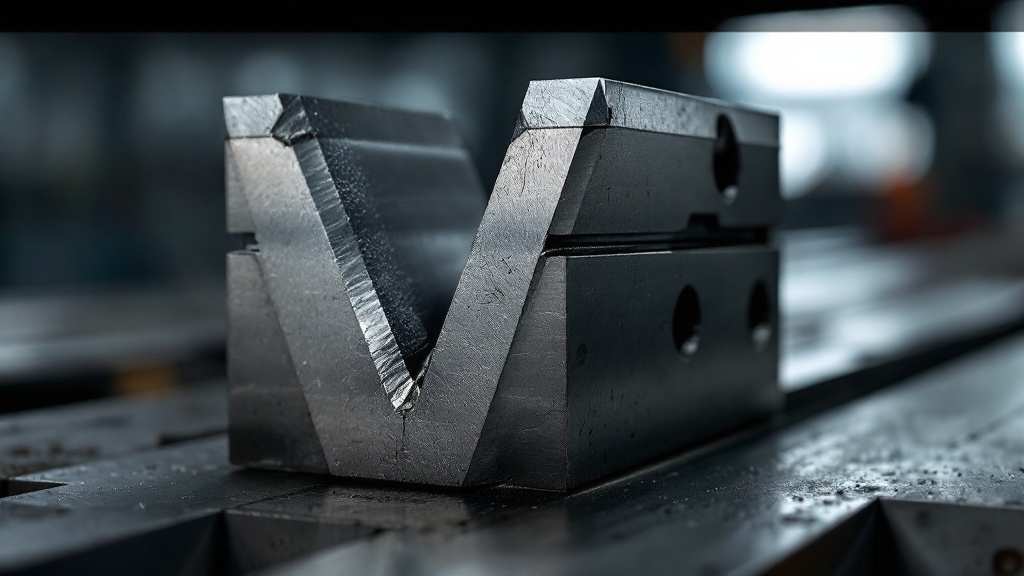

Матрица располагается на нижней балке пресса и воспринимает заготовку при опускании пуансона. Её ключевая характеристика — ширина раскрытия паза (так называемый «зев»). От этого параметра зависит усилие, которое потребуется для гибки, радиус внутреннего закругления и распружинивание материала после снятия нагрузки. Чем шире зев, тем меньше давление, но тем больше радиус изгиба — это принципиальный баланс, который необходимо учитывать при проектировании операции.
Помимо ширины зева, важна его форма. Стандартный V-образный паз применяется для большинства операций воздушной гибки, U-образный — для гибки с плотным прижимом. Глубина паза и угол его скосов влияют на поведение заготовки в процессе деформации: металл не должен проскальзывать или смещаться, иначе деталь выйдет перекошенной. Для тонколистового материала критично, чтобы кромки зева были закалены и отполированы — это предотвращает царапины на лицевой поверхности изделия.
Корпус матрицы изготавливают из инструментальных сталей с последующей термической обработкой. Твёрдость рабочей поверхности, как правило, находится в диапазоне 58–62 HRC, что обеспечивает долгий ресурс без потери геометрии даже при интенсивной эксплуатации.
Основные виды гибочных матриц
Ассортимент матриц достаточно широк, и каждый тип оптимизирован под конкретный класс задач. Разобраться в разнообразии помогает классификация по конструктивному признаку и способу гибки.
- Одноручьевые V-матрицы — наиболее распространённый вариант, подходящий для стандартных операций воздушной гибки. Выпускаются с разными углами раскрытия (28°, 30°, 45°, 60°, 88°) и шириной зева от 6 до 100 мм и более.
- Многоручьевые матрицы — содержат несколько пазов с разной шириной на одном теле. Это позволяет быстро переключаться между операциями без смены инструмента, что сокращает время переналадки на мелкосерийном производстве.
- Сегментные матрицы — составные конструкции из отдельных секций длиной 100–300 мм. Они монтируются в нужной комбинации для получения требуемой рабочей длины и незаменимы при гибке деталей сложной формы или с вырезами вдоль линии сгиба.
- Роликовые матрицы — оснащены вращающимися роликами по краям зева. За счёт качения вместо скольжения значительно снижается трение, что особенно важно при работе с нержавеющей сталью, алюминием и материалами с чувствительным покрытием.
- Матрицы для острой гибки — применяются совместно с заострёнными пуансонами для получения углов менее 30°, в том числе при производстве профилей и фальцевых соединений.
Выбор типа напрямую связан с серийностью производства, номенклатурой деталей и видом обрабатываемого металла. На предприятиях с разнообразной продукцией чаще ориентируются на сегментные и многоручьевые решения, тогда как при работе с одним типом профиля достаточно одноручьевой матрицы нужного сечения.
Параметры подбора под конкретную задачу
Главный исходный параметр — толщина заготовки. Ширину зева матрицы принято выбирать в диапазоне 6–12 толщин листа: для стали толщиной 2 мм оптимальный зев составит около 12–16 мм, для 6 мм — от 36 до 50 мм. Заниженное значение грозит чрезмерным усилием и деформацией инструмента, завышенное — нестабильным углом и крупным радиусом.
Материал заготовки также влияет на выбор. Высокопрочные стали требуют более широкого зева по сравнению с мягкими сплавами той же толщины, поскольку у них выше предел текучести и распружинивание после снятия нагрузки. Алюминий, напротив, допускает более узкий зев, но чувствителен к состоянию поверхности матрицы — царапины от необработанных кромок остаются на детали.
Совместимость с прессом — ещё один обязательный критерий. Посадочные размеры хвостовика, высота инструмента и система крепления должны соответствовать конкретной модели оборудования. Большинство производителей выпускают оснастку в системах Amada, Trumpf, Wila и ряде других — перед заказом необходимо уточнить стандарт, принятый на вашем станке.
Эксплуатация и уход за гибочным инструментом
Долговечность матриц во многом определяется культурой эксплуатации. Перед установкой посадочные поверхности и паз очищают от окалины и металлической пыли. Рабочую зону периодически смазывают специальными составами для инструмента — это снижает трение и предотвращает наволакивание металла на кромки.
Гибка материалов с абразивными включениями (прокат с окалиной, необработанный лист) заметно ускоряет износ. В таких случаях предпочтительны матрицы с дополнительным поверхностным покрытием — нитридом титана или хромовым напылением, которое повышает твёрдость поверхностного слоя и снижает коэффициент трения.
Периодический контроль геометрии паза позволяет своевременно выявить выработку и скорректировать настройки пресса до появления брака. Сегментные конструкции удобны тем, что при локальном износе достаточно заменить повреждённую секцию, а не весь инструмент целиком — это ощутимо снижает затраты на поддержание оснастки в рабочем состоянии.
Гибочная матрица — расходный, но технически сложный инструмент, характеристики которого напрямую транслируются в качество готовой детали. Грамотный подбор по материалу заготовки, толщине, требуемому радиусу и типу пресса позволяет стабильно получать детали в поле допуска без лишних итераций настройки. Инвестиция в качественную оснастку оправдывает себя через предсказуемость процесса и снижение процента брака даже на малых партиях.
