Смартфон перестал вибрировать при входящих уведомлениях или начал издавать странный дребезжащий звук при наборе текста. Такая проблема часто возникает из-за механического износа детали или попадания влаги внутрь корпуса. Чтобы вернуть устройству полноценный тактильный отклик, необходимо понять, как заменить Taptic Engine. В этом руководстве я подробно опишу процесс разборки, установки новой запчасти и финальной проверки, чтобы вы могли решить задачу самостоятельно за несколько часов.
Подготовка и необходимые инструменты

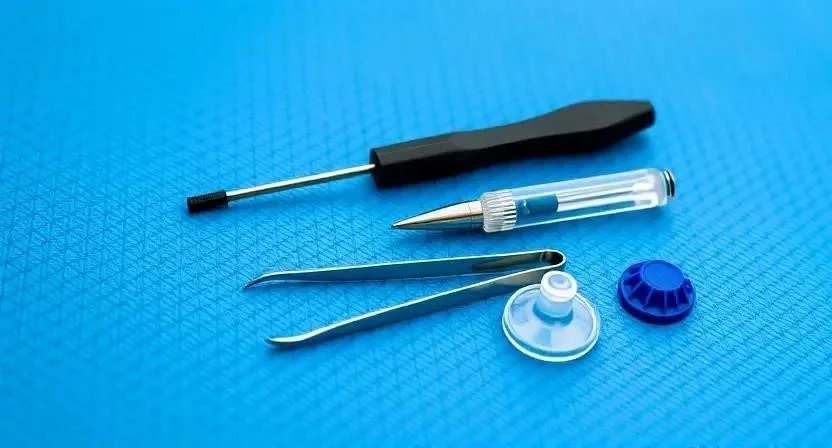

Перед тем как приступить к разбору, убедитесь, что у вас есть всё необходимое. Работа с современными смартфонами требует точности, так как внутри расположены хрупкие шлейфы. Я рекомендую использовать только качественные инструменты, чтобы не сорвать шлицы винтов.
| Инструмент | Назначение |
|---|---|
| Отвертка Pentalobe | Откручивание внешних винтов корпуса (для iOS) |
| Отвертка Philips | Демонтаж внутренних крепежных винтов |
| Присоска | Безопасный подъем дисплейного модуля |
| Медиатор / Пластиковая лопатка | Разъединение корпуса и отсоединение шлейфов |
| Пинцет | Работа с мелкими деталями и разъемами |
Внимание: Самостоятельный разбор устройства приводит к потере заводской герметичности и влагозащиты. Также будьте предельно осторожны при подъеме экрана — повреждение шлейфа дисплея потребует дорогостоящей замены всего модуля в сборе.
Полная разборка устройства для замены модуля
Этот метод является базовым и подходит для большинства моделей. Он гарантирует полный доступ к внутренним компонентам и позволяет тщательно очистить посадочное место вибромотора.
- Выключите смартфон через меню Выключение. Это исключит риск короткого замыкания при работе с электроникой.
- Открутите два нижних винта возле разъема зарядки с помощью отвертки Pentalobe. Теперь корпус готов к вскрытию.
- Прикрепите присоску к нижней части экрана и аккуратно потяните вверх, создавая небольшую щель. Вставьте медиатор в зазор и медленно проведите им по периметру, отделяя дисплей от корпуса.
- Приоткройте экран, как книгу, но не отрывайте его полностью. Открутите винты защитного кожуха, который закрывает разъем аккумулятора.
- Отсоедините шлейф аккумулятора от материнской платы с помощью пластиковой лопатки. Питание должно быть полностью отключено перед любыми манипуляциями.
- Найдите модуль Taptic Engine в нижней части корпуса. Открутите фиксирующие винты и аккуратно извлеките старый вибромотор, отсоединив его шлейф от разъема.
- Установите новую запчасть в паз, зафиксируйте её винтами и подключите шлейф.
- Соберите устройство в обратном порядке: подключите аккумулятор, закройте кожух и защелкните дисплей.
Упрощенный доступ к вибромотору
В некоторых моделях смартфонов конструкция позволяет добраться до Taptic Engine без полного снятия экрана. Это может быть реализовано через снятие задней крышки или через специальные технологические отверстия.
- Прогрейте заднюю панель феном или специальным сепаратором, чтобы размягчить клей.
- Аккуратно подденьте крышку медиатором и снимите её, стараясь не повредить шлейф сканера отпечатков пальцев.
- Открутите винты внутренней рамы, чтобы открыть доступ к нижней части платы.
- Отсоедините аккумулятор и замените вибромотор, следуя стандартной процедуре демонтажа.
Проверка контактов и диагностика без замены
Иногда проблема кроется не в поломке самого мотора, а в плохом контакте или загрязнении разъема. Я заметил, что в 20% случаев простая очистка решает проблему без покупки новой детали.
- Разберите устройство до этапа доступа к шлейфу вибромотора.
- Осмотрите шлейф на предмет заломов, надрывов или окисления контактов.
- Смочите ватную палочку в изопропиловом спирте и аккуратно протрите контакты разъема на материнской плате и на самом модуле.
- Просушите контакты и плотно защелкните разъем, убедившись, что он зафиксирован до щелчка.
- Включите смартфон и проведите тест вибрации в настройках.
Решение проблем после установки
Если после сборки вибрация так и не появилась, значит, возникла одна из типичных ошибок. Сначала проверьте самые простые вещи: не включен ли режим «Не беспокоить» и активирована ли вибрация в меню Настройки $
ightarrow$ Звуки $
ightarrow$ Вибрация.
Если программно всё включено, возможны следующие причины:
- Неправильное подключение шлейфа — разъем мог встать не до конца или сместиться при закрытии корпуса.
- Заводской брак новой детали — совместимые аналоги иногда приходят нерабочими.
- Программный сбой — системе требуется перезагрузка или сброс настроек тактильного отклика.
- Повреждение дорожек на материнской плате в процессе разборки.
- Несовместимость версии модуля с версией прошивки устройства.
Что делать, если не работает: Снова разберите устройство, отсоедините и заново подключите шлейф аккумулятора и вибромотора. Если это не помогло, попробуйте установить другой модуль. Если и второй мотор не работает, проблема может быть в контроллере питания на плате.
Рекомендации по монтажу и защите
Чтобы смартфон прослужил долго после ремонта, важно уделить внимание деталям сборки. Я всегда проверяю плотность прилегания всех элементов перед окончательным затягиванием винтов.
- Используйте новую адгезивную проклейку по периметру экрана для частичного восстановления герметичности.
- Работайте на антистатическом коврике или касайтесь заземленного металлического предмета, чтобы избежать повреждения микросхем статическим электриком.
- Используйте магнитный коврик для раскладки винтов — они имеют разную длину, и установка длинного винта в короткое отверстие может пробить плату.
- Не затягивайте винты слишком сильно, чтобы не сорвать резьбу в алюминиевом корпусе.
- Перед финальной склейкой экрана обязательно протестируйте работу всех функций: звук, микрофон и вибрацию.
Особенности выбора запчастей и гарантии
На рынке представлены как оригинальные модули, так и дешевые копии. Разница между ними ощущается сразу при первом использовании.
| Параметр | Оригинальный Taptic Engine | Совместимый аналог |
|---|---|---|
| Тактильный отклик | Четкий, точечный, премиальный | Размытый, больше похож на обычный вибромотор |
| Надежность | Высокая, долгий срок службы | Средняя, возможен быстрый износ |
| Цена | Выше среднего | Низкая |
| Совместимость | Полная поддержка всех функций ОС | Могут отсутствовать некоторые режимы вибрации |
Замена детали самостоятельно автоматически аннулирует официальную гарантию производителя. Увеличить силу вибрации программно невозможно, так как она ограничена физическими характеристиками модуля и прошивкой контроллера.
Ответы на популярные вопросы
Сколько стоит запчасть Taptic Engine?
Цена зависит от модели смартфона и качества модуля. Оригиналы стоят дороже, аналоги можно найти в несколько раз дешевле.
Сколько времени занимает замена?
У уверенного пользователя процесс занимает от 40 до 90 минут, включая диагностику.
Совместимы ли модули от разных версий одной модели?
Чаще всего нет. Даже минимальное изменение в ревизии платы может привести к тому, что шлейф не достанет до разъема.
Можно ли заменить вибромотор без разбора экрана?
Только в тех моделях, где предусмотрен доступ через заднюю крышку, иначе это невозможно.
Нужна ли термопаста при установке вибромотора?
Нет, Taptic Engine не выделяет тепла, требующего дополнительного отвода, термопаста здесь не используется.
Что делать, если вибромотор начал шуметь после замены?
Проверьте, плотно ли закручены винты фиксации. Если модуль болтается в пазу, он будет создавать паразитный шум.
Когда стоит обратиться в сервис?
Если после замены двух разных модулей вибрация не появилась, или если вы заметили трещину на материнской плате — это аппаратная проблема, требующая пайки.
