При попытке самостоятельно вскрыть корпус iPhone или консоли Nintendo часто возникает проблема: обычная крестовая отвертка просто прокручивается в шлицах, оставляя поврежденный металл. Это происходит из-за использования специализированных креплений, которые защищают устройство от несанкционированного доступа. В этом руководстве вы узнаете, как открутить винты Pentalobe и Tri-Wing, чтобы не испортить дорогостоящую технику, и как быстро подобрать нужный инструмент.
Сравнение Pentalobe и Tri-Wing
Прежде чем приступать к разборке, важно понимать разницу между этими типами креплений. Я часто сталкиваюсь с тем, что новички путают их, пытаясь применить Torx там, где нужен Pentalobe, что мгновенно портит шлицы.
| Характеристика | Pentalobe | Tri-Wing |
|---|---|---|
| Форма головки | Пятиконечная звезда | Y-образная (три луча) |
| Основные устройства | Apple iPhone, MacBook | Nintendo Switch, GameBoy |
| Уровень сложности | Средний | Высокий |
| Риск срыва | Высокий при неверном размере | Очень высокий из-за хрупкости |
Работа с винтами Pentalobe
Для работы с техникой Apple вам потребуется прецизионный набор. Я рекомендую всегда иметь под рукой биты размеров P2 и P5, так как они являются стандартом для большинства моделей.
Что нужно знать перед началом:
- Вам понадобятся отвертки P2 (для iPhone) или P5 (для MacBook).
- Используйте антистатический браслет, чтобы не повредить внутренние компоненты.
- Обеспечьте хорошее освещение, чтобы видеть дно шлица.
- Подготовьте магнитный наконечник для удобного извлечения мелких деталей.
Инструкция по выкручиванию:
- Выберите подходящую биту (например, P2 для корпуса iPhone). Вставьте её в винт до упора.
- Прижмите отвертку строго вертикально к поверхности. Это критически важно, чтобы избежать скольжения.
- Окажите умеренное давление сверху вниз. Это поможет бите «зацепиться» за шлицы.
- Медленно вращайте инструмент против часовой стрелки. Если почувствовали сопротивление или прокручивание — немедленно остановитесь.
Плюсы и минусы магнитных инструментов:
| Тип инструмента | Плюсы | Минусы | Когда применять |
|---|---|---|---|
| Магнитная отвертка | Удобно держать мелкие винты | Может повлиять на чувствительные датчики | При сборке и извлечении винтов |
| Обычная отвертка | Безопасно для электроники | Сложно поднять винт из узкого отверстия | При базовой разборке |
Я однажды пытался использовать дешевую отвертку без магнитного наконечника при разборке MacBook, и один крошечный винт просто упал внутрь корпуса. Потребовалось два часа, чтобы его найти.
Работа с винтами Tri-Wing
Винты Tri-Wing (Y-образные) встречаются в консолях Nintendo. Они требуют предельной осторожности, так как их шлицы очень нежные.
Что нужно знать перед началом:
- Используйте только специализированные Y-образные биты.
- Будьте готовы к тому, что пластиковый корпус может быть хрупким.
- Не используйте отвертки с толстым наконечником, они не войдут в паз.
Инструкция по разборке:
- Найдите винт Tri-Wing на корпусе устройства (например, Nintendo Switch).
- Подберите биту, которая входит в паз максимально плотно, без люфта.
- Установите инструмент в центр Y-образной формы.
- Надавите на отвертку, чтобы исключить выскальзывание, и начните вращение против часовой стрелки.
Внимание: При работе с Tri-Wing крайне легко сорвать резьбу, если бита подобрана неточно или вы давите под углом. Если инструмент начал «гулять» в шлице — прекратите работу.
Я заметил, что при разборке Nintendo Switch важно не только давить вертикально, но и следить за тем, чтобы бита не была изношена. Даже микроскопические зазубрины на наконечке могут испортить винт.

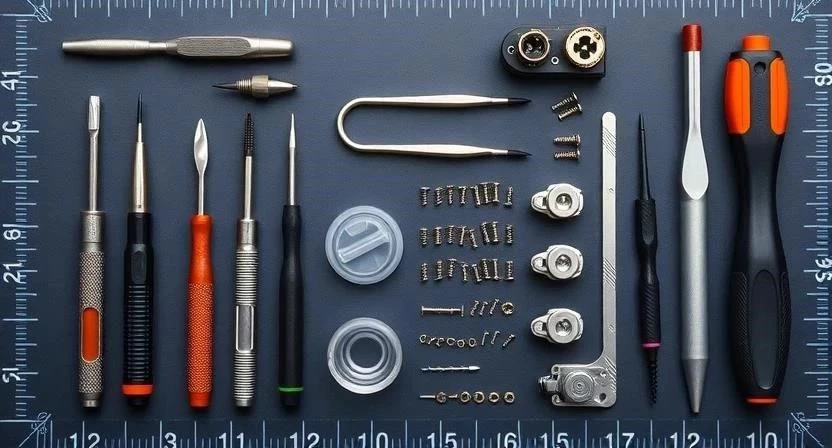

Как выбрать качественный инструмент
Не экономьте на наборах для прецизионных работ. Дешевые наборы из мягкого металла быстро приходят в негодность.
Рекомендации по выбору:
- Ищите инструменты из стали S2 — она намного тверже и лучше держит форму.
- Профессиональные наборы часто имеют хром-ванадиевое покрытие, что увеличивает срок службы.
- Проверьте точность подгонки: бита должна входить в винт без малейшего люфта.
- Хороший набор должен включать сменные биты и удобную рукоятку с защитой от прокручивания.
Что делать, если винт слизался
Если шлицы повреждены, обычный способ не поможет. Не пытайтесь давить сильнее — это только усугубит ситуацию.
Быстрая проверка:
Сначала проверьте, не забилась ли в шлицы грязь или пыль. Иногда простая очистка зубочисткой позволяет бите сесть глубже.
Диагностика проблемы:
| Симптом | Вероятная причина | Решение |
|---|---|---|
| Бита прокручивается в шлице | Срыв резьбы или износ шлица | Использовать экстрактор или клей |
| Винт не идет при вращении | Слишком сильная затяжка или клей | Прогреть область феном |
Альтернативные методы извлечения:
- Использование суперклея: Капните каплю клея на кончик биты, прижмите к винту, подождите застывания и попробуйте выкрутить.
- Тонкие лезвия: Попробуйте аккуратно подцепить край винта тонким медицинским скальпелем или лезвием.
- Специальные экстракторы: Используйте профессиональные наборы для извлечения поврежденных крепежей.
Когда стоит остановиться: Если вы видите, что металл винта начинает крошиться или деформироваться, лучше прекратить самостоятельные попытки и обратиться в сервис. Дальнейшее давление может привести к повреждению материнской платы.
Как избежать повреждения шлицов
Профилактика гораздо проще и дешевле, чем восстановление испорченного гаджета.
Правила техники безопасности:
- Всегда используйте инструмент нужного размера. Никогда не пытайтесь заменить Pentalobe на Torx.
- Соблюдайте правило вертикального давления: сила должна быть направлена строго вглубь винта.
- Не используйте слишком мощные рычаги. Ручного усилия при правильной бите должно быть достаточно.
- Всегда проверяйте состояние бит перед работой. Если наконечник закруглен — замените его.
- Используйте антистатическое оборудование для защиты электроники.
Блок: Когда обращаться в сервис
Обратитесь к специалистам, если:
- Винт полностью превратился в «гладкую ямку».
- При попытке открутить винт вы чувствуете, что корпус устройства начал трескаться.
- Винт заклинило, и он не поддается даже при использовании нагрева.
Часто задаваемые вопросы (FAQ)
Можно ли использовать обычную крестовую отвертку?
Нет, это верный способ мгновенно испортить шлицы Pentalobe или Tri-Wing. Инструмент не попадет в пазы и сорвет металл.
Чем отличается Pentalobe от Torx?
Pentalobe имеет пять лучей и специфическую форму, в то время как Torx — шесть лучей. Они не взаимозаменяемы.
Где купить качественные биты?
Рекомендую покупать специализированные прецизионные наборы в магазинах электроники или профессионального инструмента.
Нужно ли греть винты перед выкручиванием?
Это может помочь, если в винт попал фиксатор резьбы (синий или красный клей), но делайте это осторожно, чтобы не расплавить пластик корпуса.
Почему бита соскальзывает, даже если я давлю сильно?
Скорее всего, бита либо изношена, либо не соответствует размеру. Проверьте точность маркировки на инструменте.
