Диагностика короткого замыкания на плате смартфона

Смартфон неожиданно выключился, перестал реагировать на подключение кабеля зарядки и ощутимо нагрелся в области материнской платы. Подобное поведение гаджета указывает на глубокий сбой во внутренних цепях питания. В большинстве случаев причиной становится пробой одного из SMD-компонентов. Для успешного восстановления устройства необходима правильная диагностика короткого замыкания на плате смартфона, которая поможет выявить неисправную деталь без повреждения соседних элементов. Пошаговое руководство позволит найти пробитый элемент за 20–30 минут с помощью доступных измерительных приборов.

Причины возникновения короткого замыкания на материнской плате

Электронные компоненты мобильного телефона работают под постоянным напряжением, поэтому пробой диэлектрического слоя внутри деталей вызывает моментальное короткое замыкание на плате симптомы которого проявляются абсолютным отсутствием реакции на кнопку включения. Основные технические факторы пробоя:

• Попадание жидкости или влаги внутрь корпуса, что приводит к электрохимической коррозии и замыканию дорожек.
• Механические повреждения и падения, вызывающие микротрещины в корпусах SMD-конденсаторов или сколы на кристаллах микросхем.
• Естественный износ силовых элементов цепи под влиянием постоянных термических нагрузок.
• Скачки напряжения в сети при использовании дешевых неоригинальных сетевых адаптеров и кабелей.
• Выход из строя керамических конденсаторов во вторичных и первичных цепях питания из-за деградации материалов.

Быстрая первичная проверка платы

Перед подключением сложных приборов стоит выполнить базовую визуальную оценку состояния материнской платы. Разберите корпус и извлеките плату. Поместите ее под оптический микроскоп или мощную лупу для подробного осмотра.

Отключите аккумуляторную батарею и измерьте мультиметром напряжение на ее клеммах. Если батарея ушла в глубокий разряд (менее 2.8 В), это часто свидетельствует о постоянной утечке тока. Внимательно осмотрите поверхность текстолита: ищите зеленые или белые окислы от воды, потемнения маски, следы гари и трещины на керамических компонентах. При обнаружении следов залития промойте участок изопропиловым спиртом в ультразвуковой ванне.

Таблицы диагностики и нормативов сопротивления

Ниже представлена диагностика цепей питания смартфона по характеру проявления неисправности:

Для понимания исправности цепи ориентируйтесь на стандартные значения сопротивления:

Решение 1. Поиск КЗ с помощью мультиметра

Если смартфон не включается короткое замыкание нужно искать методом последовательной прозвонки системных линий. Я рекомендую всегда начинать с измерения системной шины, так как именно на ней сидит большинство силовых конденсаторов. Инструкция как проверить плату на короткое замыкание с помощью мультиметра:

1. Переключите мультиметр в режим диодной прозвонки (со звуковым сигналом) или измерения минимального сопротивления (200 Ом).
2. Установите черный (отрицательный) щуп мультиметра на заземленный элемент платы — металлический экран или контактное отверстие под винт.
3. Красным (положительным) щупом касайтесь поочередно обоих выводов крупногабаритных SMD-конденсаторов около контроллера питания.
4. Зафиксируйте результаты: с одной стороны конденсатора должен быть полный контакт с землей (звуковой сигнал, показания 0 Ом), а с другой — падение напряжения 300–600 мВ. Если сигнал раздается с обеих сторон компонента, значит, в данной линии присутствует пробой.
5. Проверьте выводы коннектора АКБ. Поиск КЗ мультиметром на контактах аккумулятора указывает на короткое замыкание в первичной цепи питания (VBAT).

Решение 2. Использование лабораторного блока питания

Лабораторный блок питания (ЛБП) позволяет с высокой точностью подтвердить наличие пробоя и определить, в какой именно цепи происходит утечка энергии. Полноценная диагностика материнской платы телефона выполняется с соблюдением ограничений по току, чтобы предотвратить межслойное выгорание текстолита.

1. Установите на ЛБП рабочее напряжение, равное номиналу аккумулятора (обычно 3.8 В – 4.2 В).
2. Выставьте ограничение по току на уровне 0.5 А – 1 А, чтобы случайно не сжечь процессор или контроллер при пробое во вторичных цепях.
3. Подключите отрицательный провод блока к заземлению платы (GND), а положительный провод — к плюсовому контакту разъема АКБ или линии VCC_MAIN.
4. Проанализируйте показания амперметра в режиме ожидания: если сразу после подачи напряжения ток подскакивает до установленного лимита (на экране загорается индикатор C.C.), в первичной цепи присутствует короткое замыкание.
5. Плавно увеличивайте ограничение тока до 1.5–2 А, удерживая напряжение. Это заставит пробитый элемент выделять тепло.

Решение 3. Тепловой метод поиска неисправности

Когда ток подается от лабораторного блока питания, неисправная деталь начинает преобразовывать электрическую энергию в тепло. Понять, как найти греющийся элемент на плате, поможет один из двух эффективных способов. В своей практике я часто использую обычную канифоль, если под рукой нет дорогостоящего тепловизора.

1. Возьмите паяльник, разогрейте его до 320 °C и коснитесь кусочка канифоли. Направьте дым на диагностируемый участок платы, чтобы на компонентах образовался тонкий белый налет смолы.
2. Альтернативный вариант — распылите специальный фриз-спрей (охладитель) по поверхности текстолита до образования инея.
3. Подключите к плате напряжение от ЛБП с ограничением тока 1.5–2 А.
4. Наблюдайте за платой: пробитая деталь за секунду нагреется, белый слой канифоли или иней на ней моментально растает и станет прозрачным.

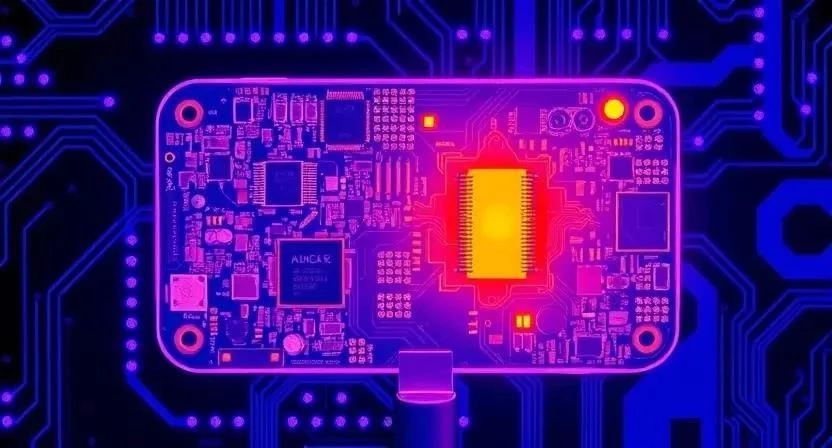

5. Используйте тепловизор при его наличии: прибор сразу подсветит поврежденную точку ярким красным или белым пятном на дисплее. По такой методике определяется, как найти пробитый конденсатор за считанные секунды.

Когда я впервые столкнулся с сильным пробоем на плате iPhone, именно метод покрытия канифолью позволил мгновенно выявить микроскопический конденсатор размером 0.5 мм, который сажал всю шину VCC_MAIN.

Решение 4. Выпаивание и замена поврежденного компонента

Выяснив, где произошло короткое замыкание на плате телефона что делать дальше — главная задача ремонта. Поврежденную деталь нужно аккуратно демонтировать и установить исправный аналог.

1. Нанесите немного жидкого флюса на выявленный дефектный элемент.
2. Настройте термофен паяльной станции на температуру 320–350 °C и умеренную скорость потока воздуха, чтобы не сдуть соседние мелкие детали.
3. Прогрейте деталь и аккуратно снимите ее с помощью тонкого пинцета.
4. Повторно подключите мультиметр и проверьте сопротивление цепи: если короткое замыкание исчезло и показания пришли в норму, пробой был именно в снятом компоненте.
5. Очистите контактные площадки оплеткой для удаления припоя, нанесите свежий флюс и впаяйте исправный компонент с платы-донора аналогичного номинала. По завершении поймете, как исправить короткое замыкание в телефоне с минимальными затратами.

Когда обращаться в сервисный центр

Самостоятельный ремонт не всегда возможен в домашних условиях без профильного инструментария. Как мастер, я советую не подавать сразу большой ток и вовремя остановиться, если неисправность лежит глубоко. Передайте устройство профессионалам в следующих случаях:

• Внутренний пробой произошел непосредственно под текстолитом с обугливанием глубоких слоев платы (межслойное КЗ).
• Причиной короткого замыкания стал физический пробой кристалла центрального процессора или микросхемы памяти UFS/eMMC.
• Отсутствует профессиональное паяльное оборудование, микроскоп, лабораторный блок и флюсы высокого качества.
• Существует высокий риск окончательно разрушить дорожки под BGA-микросхемами при неквалифицированном прогреве фреоном или феном.

Как предотвратить короткое замыкание в будущем

Соблюдение правил эксплуатации существенно снижает риск выхода из строя электронных компонентов смартфона. Чтобы обезопасить гаджет от неисправностей цепей питания, придерживайтесь простых рекомендаций:

• Используйте исключительно оригинальные зарядные устройства или сертифицированные блоки питания известных брендов (Anker, Ugreen, Baseus).
• Не подключайте смартфон к зарядке в автомобиле до момента запуска двигателя, так как в этот момент происходят сильные скачки напряжения.
• Избегайте использования телефона во влажных помещениях и оберегайте корпус от падений.
• Не оставляйте устройство под прямыми солнечными лучами или на панели приборов авто во избежание критического перегрева аккумулятора и платы.
• Отключайте зарядное устройство во время сильных гроз, чтобы избежать пробоя импульсным током.

Часто задаваемые вопросы (FAQ)

1. Можно ли убрать КЗ на плате без мультиметра и ЛБП?
Без измерительных приборов точно локализовать пробитый компонент практически невозможно. Найти элемент «на ощупь» не получится, так как без ограничения тока плата может полностью выгореть.

2. Почему сильно греется контроллер питания при включении?
Нагрев контроллера питания не всегда означает его поломку. Часто контроллер греется из-за того, что отдаёт максимальный ток в пробитую линию далее по цепи (например, в короткозамкнутый конденсатор).

3. Опасно ли подавать напряжение от ЛБП при коротком замыкании?
Если на блоке питания выставлено правильное ограничение по току (до 1.5–2 А) и номинальное напряжение линии, процедура безопасна. Однако подача высокого тока без ограничения приведет к прогару текстолита.

4. Можно ли просто удалить пробитый конденсатор и не впаивать новый?
В большинстве случаев параллельно стоящие фильтрующие конденсаторы служат для сглаживания помех. Без одного конденсатора телефон запустится, но стабильность работы цепи и защита снизятся, поэтому деталь лучше восстановить.

5. Что делать, если после удаления греющегося элемента КЗ не исчезло?
Это означает, что нагревавшийся компонент был исправен и просто пропускал через себя ток, либо в цепи пробиты сразу несколько элементов. Продолжайте прозвонку линии мультиметром.

6. Какое сопротивление считается коротким замыканием на плате?
Показания от 0 до 5 Ом в обычных линиях питания (VBAT, VCC_MAIN) свидетельствуют о прямом коротком замыкании. На цепях питания ядра процессора нормальное сопротивление может быть около 10–20 Ом, что не является пробоем.
