Как создать mesh сеть Zigbee 4.0 для стабильной связи в умном доме

Вы купили несколько умных датчиков, но в дальней комнате они постоянно отключаются или срабатывают с большой задержкой. Такая проблема возникает из-за ограниченного радиуса действия сигнала одного шлюза и наличия физических преград. В этой статье я расскажу, как создать mesh сеть zigbee 4.0, чтобы обеспечить стабильную связь во всем доме. Вы узнаете, как правильно настроить оборудование и защитить сеть от взлома за 30-40 минут.

Подготовка и требования к оборудованию

Перед тем как приступать к настройке, проверьте совместимость ваших устройств. Для работы сети необходим координатор — это «мозг» системы, который управляет всеми узлами. Убедитесь, что ваш хаб поддерживает протокол Zigbee 4.0, иначе новые функции безопасности и энергосбережения будут недоступны.

Особое внимание уделите частотному диапазону. Zigbee работает на частоте 2.4 ГГц, которая совпадает с частотой большинства Wi-Fi роутеров. Если каналы пересекаются, связь будет обрываться. Я рекомендую заранее определить свободный канал Wi-Fi, чтобы назначить Zigbee-сети соседний, не пересекающийся диапазон.

Основные требования к системе:

• Наличие сертифицированного координатора Zigbee 4.0.

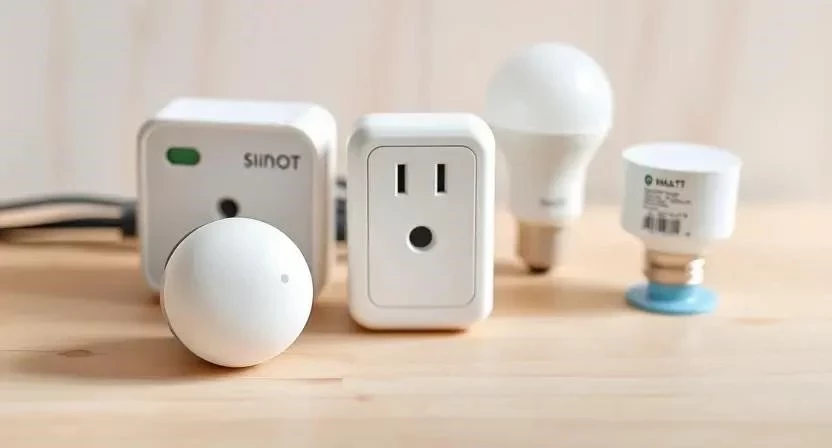

• Устройства-роутеры (умные розетки, реле), работающие от сети 220В.
• Конечные устройства (датчики температуры, движения), работающие от батареек.
• Стабильное интернет-соединение для первоначальной настройки шлюза.
• Актуальная версия прошивки на всех компонентах системы.

Использование фирменного шлюза для создания сети

Самый простой вариант для новичка — настройка через официальное приложение производителя. В этом случае большинство процессов автоматизировано, а режим MESH активируется самостоятельно при добавлении устройств-роутеров.

1. Подключите шлюз к электропитанию и соедините его с роутером через Ethernet-кабель или Wi-Fi. Дождитесь, пока индикатор состояния станет зеленым.
2. Откройте мобильное приложение, перейдите в раздел «Устройства» и нажмите кнопку «Добавить устройство». Приложение перейдет в режим поиска.
3. Переведите датчик или розетку в режим сопряжения (обычно нужно зажать кнопку сброса на 5 секунд). После этого устройство появится в списке доступных.
4. Выберите найденный прибор и присвойте ему имя. Нажмите «Сохранить», чтобы завершить привязку к сети.
5. Проверьте топологию сети в меню «Карта сети» или «Статус связи». Если устройство-роутер (например, умная розетка) добавлено успешно, оно автоматически начнет пересылать сигнал от координатора к более удаленным датчикам.

Я заметил, что при использовании фирменных хабов устройства иногда пытаются подключиться к самому далекому узлу вместо ближайшего. В таком случае помогает простая перезагрузка шлюза после добавления всех роутеров.

Развертывание через Zigbee2MQTT или Home Assistant

Продвинутые пользователи предпочитают открытые платформы, так как они дают полный контроль над параметрами сети и позволяют объединять устройства разных брендов.

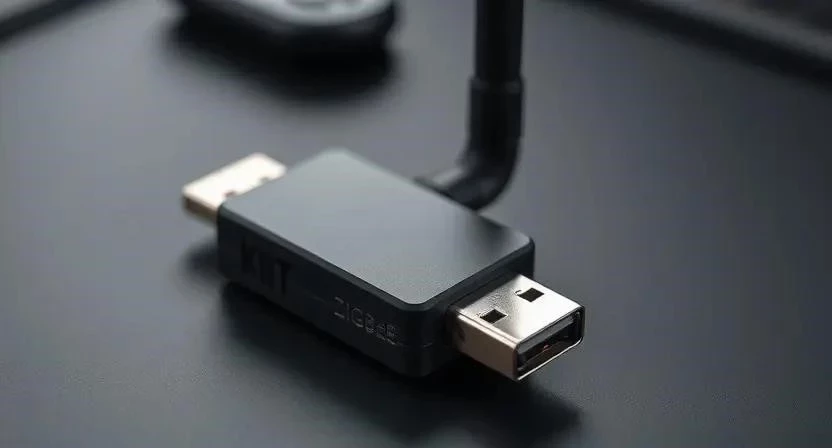

1. Установите USB-адаптер (координатор) в порт вашего сервера или Raspberry Pi. Для стабильности сигнала используйте USB-удлинитель, чтобы отодвинуть адаптер от корпуса сервера и избежать электромагнитных помех.
2. Запустите контейнер Zigbee2MQTT или установите интеграцию ZHA в Home Assistant. В файле конфигурации `configuration.yaml` укажите путь к порту адаптера (например, `/dev/ttyUSB0`).
3. Перейдите в веб-интерфейс управления и нажмите кнопку «Разрешить присоединение новых устройств» (Permit join).
4. Активируйте режим сопряжения на конечном устройстве. В логах системы появится запись о новом узле, после чего его можно переименовать.
5. Настройте автоматическое обновление прошивок через интерфейс управления, чтобы обеспечить поддержку всех функций Zigbee 4.0.

Для удобства управления при настройке конфигурационных файлов я использую следующие сочетания клавиш в текстовых редакторах:

Обеспечение безопасности и шифрования данных

Чтобы защитить данные от перехвата или несанкционированного доступа, необходимо правильно настроить параметры безопасности. В Zigbee 4.0 используется стандарт шифрования AES-128, который делает взлом сети практически невозможным при соблюдении правил.

Первым делом измените стандартный сетевой ключ (Network Key). Многие устройства поставляются с заводским ключом, который известен злоумышленникам. В настройках координатора через пункт «Безопасность» → «Ключи сети» введите уникальный 16-байтный код.

Ограничьте время окна сопряжения. Не оставляйте режим «Разрешить присоединение» включенным постоянно. Активируйте его только на те 2-3 минуты, которые требуются для добавления нового датчика. Это исключит возможность подключения чужого устройства к вашей сети.

Рекомендуемые настройки безопасности:

Решение проблем с соединением и стабильностью

Иногда случается, что даже в MESH-сети некоторые узлы становятся «недоступными» или сигнал до них доходит с огромной задержкой. Чаще всего это связано с радиопомехами или неправильным расположением оборудования.

Сначала проведите быструю проверку: перезагрузите координатор и проверьте уровень заряда батареек в проблемном датчике. Если это не помогло, перейдите к глубокой диагностике.

Пошаговый алгоритм устранения проблем:

1. Проверьте карту сети на наличие «мертвых зон» — участков, где нет ни одного роутера.
2. Добавьте дополнительное устройство-роутер (умную розетку) между координатором и проблемным датчиком.
3. Измените рабочий канал Zigbee в настройках шлюза, чтобы он не совпадал с каналом вашего Wi-Fi.
4. Обновите прошивку всех узлов до последней доступной версии.

Если ни один из способов не сработал, воспользуйтесь таблицей диагностики:

Когда обращаться в сервис: если координатор перестал видеть любые устройства даже вплотную, или если USB-адаптер перестал определяться системой — скорее всего, произошел аппаратный сбой чипа.

Как предотвратить проблемы: раз в полгода проверяйте карту сети и обновляйте прошивки. Не ставьте шлюз в закрытые металлические шкафы, так как металл экранирует сигнал.

Полезные советы по оптимизации покрытия

Для максимального покрытия я рекомендую придерживаться правила «золотого треугольника»: располагайте роутеры так, чтобы они перекрывали друг друга, создавая избыточность путей передачи сигнала. Если один узел выйдет из строя, сеть автоматически перестроит маршрут через другой.

Я использовал внешние антенны для координатора в большом доме, и это увеличило стабильность связи на 30%. Если ваш хаб поддерживает сменные антенны, обязательно замените штатные на более мощные с коэффициентом усиления 5-7 dBi.

Лайфхаки по размещению устройств:

• Не ставьте роутеры вплотную к Wi-Fi роутеру (соблюдайте дистанцию минимум 1-2 метра).
• Размещайте узлы выше уровня мебели, чтобы сигнал меньше поглощался предметами интерьера.
• Избегайте установки устройств за зеркалами и металлическими панелями.
• Не перегружайте один роутер слишком большим количеством конечных устройств (оптимально до 10-15 штук на один узел).
• Используйте USB-удлинитель для координатора, чтобы вынести его из серверного шкафа.

Разбор основных особенностей работы сети

Часто возникает путаница между типами устройств в Zigbee. Важно понимать, что не каждое устройство в сети может расширять её зону покрытия.

Стены из бетона и кирпича существенно гасят сигнал. Одна бетонная стена может снизить уровень сигнала на 10-15 дБ, поэтому в каждой комнате желательно иметь хотя бы один роутер. Что касается совместимости, устройства Zigbee 4.0 полностью поддерживают стандарт 3.0, поэтому старые датчики будут работать в новой сети без проблем.

Частые вопросы по настройке

Ниже собраны ответы на самые популярные вопросы пользователей при создании MESH-сетей.

1. Можно ли использовать две разные системы Zigbee в одном доме?
Да, но они будут работать как две разные сети. Чтобы объединить их, нужен один общий координатор.

2. Как сбросить настройки сети до заводских?
В меню «Настройки» → «Система» выберите пункт «Сброс к заводским настройкам». Внимание: после этого все устройства придется добавлять заново.

3. Поможет ли Zigbee 4.0, если Wi-Fi работает очень плохо?
Да, так как Zigbee создает свою независимую сеть. Нагрузка на ваш Wi-Fi роутер снизится, так как датчики больше не будут использовать его канал.

4. Сколько устройств максимально можно добавить в одну сеть?
Теоретически — тысячи, но на практике один координатор стабильно держит до 50-100 устройств при наличии достаточного количества роутеров.

5. Влияет ли тип питания на безопасность?
Нет, шифрование AES-128 работает одинаково как для устройств с батарейками, так и для сетевых.

6. Что делать, если устройство-роутер не передает сигнал?
Проверьте, не отключено ли в настройках устройства «режим маршрутизации». Некоторые производители отключают эту функцию для экономии ресурсов.

7. Как выбрать правильный канал связи?
Используйте таблицу совместимости частот:
