Планируя запуск производства пластиковых труб, многие предприниматели сталкиваются с проблемой выбора между дешевым станком и полноценной промышленной линией. Ошибка на этом этапе может привести к тому, что производство труб из пластика оборудование превратит в убыточный цех из-за постоянного брака. В этой статье я подробно разберу, как выбрать оборудование для производства пластиковых труб и на что обратить внимание при покупке. Вы узнаете, как работает экструзионная линия для труб и какой комплект оборудования для пластиковых труб необходим для успешного старта.

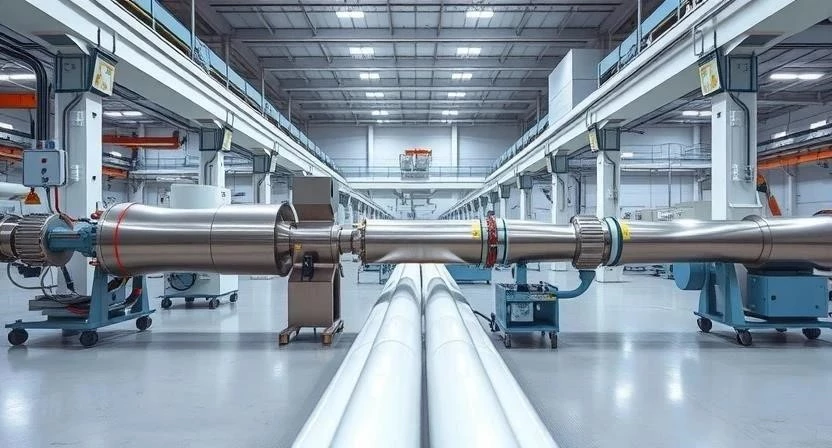

Как работает современная экструзионная линия
Процесс изготовления продукции строится на превращении твердого полимерного гранулята в готовую трубу через нагрев и формование. Весь техпроцесс требует точной синхронизации всех узлов, чтобы обеспечить нужную геометрию изделия. Основные этапы включают плавление сырья, придание ему формы, охлаждение и финальную резку.
Технические параметры базовой линии:
| Параметр | Значение | Для чего нужно |
|---|---|---|
| Мощность | 50–150 кВт | Обеспечение работы нагревателей и мощных двигателей |
| Диаметры труб | 20–630 мм | Определяет ассортимент выпускаемой продукции |
| Скорость выхода | 5–50 м/мин | Влияет на итоговую производительность цеха |
Основные узлы производственной линии
Экструзионный узел: шнек и цилиндр
Сердцем системы является экструдер. Здесь шнек и цилиндр работают в связке для плавления полимера. Шнек вращается внутри цилиндра, проталкивая сырье вперед и создавая необходимое давление. Нагреватели, установленные на цилиндре, постепенно поднимают температуру гранулята до состояния расплава. Я рекомендую обращать внимание на качество сплава: если шнек выполнен из некачественной стали, он быстро износится от трения о полимер.

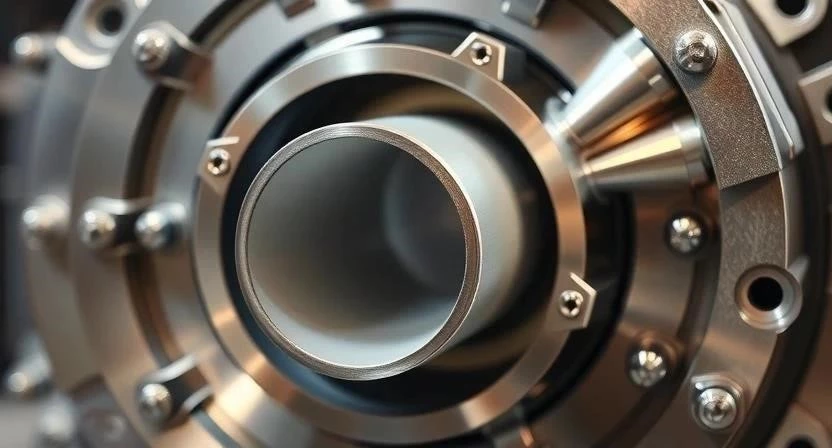

Формование: головка и фильера
После того как полимер стал однородным, он попадает в головку и фильеру. Именно в этом узле задается диаметр и толщина стенки будущей трубы. Фильера — это прецизионная деталь, которая определяет внешний контур изделия. Важность точной калибровки здесь максимальна: малейшее отклонение приведет к тому, что труба будет иметь овальную форму или разную толщину стенок по всей длине.
Система охлаждения и стабилизации
Чтобы труба сохранила заданную форму, ее нужно быстро и равномерно охладить. Для этого используются вакуумные охлаждающие ванны. Внутри ванн создается разница давлений, которая «прижимает» горячую трубу к стенкам калибратора. Температурный режим воды должен строго контролироваться, чтобы предотвратить деформацию или появление внутренних напряжений в материале.
Тянущее устройство и резка
Тянущее устройство обеспечивает равномерный ход трубы, не позволяя ей растягиваться или сжиматься под собственным весом. Оно работает в строгой синхронизации со скоростью экструдера. Завершает цикл автоматический резак, который нарезает готовую трубу в нужный размер. Это позволяет исключить человеческий фактор и получать изделия одинаковой длины.
Как запустить экструзионную линию
Перед началом работы убедитесь, что все системы запитаны, а техкарта на выбранный вид пластика подготовлена.
- Включите питание на главном распределительном щите. На панели управления загорится индикатор готовности.
- Загрузите гранулят в бункер питателя. Наполните его примерно на 2/3 объема, чтобы избежать завоздушивания.
- Установите температурные значения через меню управления $
ightarrow$ Температура $
ightarrow$ Зоны нагрева. Дождитесь, пока датчики подтвердят достижение нужных градусов. - Запустите вращение шнека. Нажмите кнопку Пуск на панели оператора и убедитесь, что подача расплава стала стабильной.
- Включите вакуумные насосы в охлаждающей ванне. Проверьте, чтобы поток воды был равномерным по всей длине ванны.
- Настройте скорость тянущего устройства. Постепенно увеличивайте её до рабочей, следя за тем, чтобы труба не деформировалась.
Советы по настройке и выбору сырья
Я часто сталкивался с тем, что новички пытаются выжать максимум из оборудования, не учитывая нюансы. Правильная настройка температурных зон — это 50% успеха. Не стоит выставлять максимальный нагрев сразу, лучше повышать его ступенчато.
Лайфхаки по подбору качественного гранулята:
- Всегда проверяйте влажность гранулята перед загрузкой в бункер.
- Используйте только сертифицированный полимер с четким химическим составом.
- Следите за однородностью размера гранул, чтобы избежать скачков давления в головке.
- Избегайте использования большого количества вторичного сырья на этапе отладки линии.
- Храните сырье в сухих помещениях, чтобы исключить попадание пыли в экструдер.
Типичные ошибки при эксплуатации
Если вы заметили, что труба идет «волнами» или имеет неровную поверхность, скорее всего, вы столкнулись с одной из стандартных проблем.
Частые причины брака:
- Неправильная настройка охлаждения: слишком горячая вода не дает трубе зафиксировать форму.
- Использование некачественного сырья: примеси в грануляте забивают фильеру.
- Ошибки в мощности: если оборудование подобрано без запаса, двигатели будут перегреваться.
- Несинхронная работа тянущего устройства и экструдера.
Что делать, если не работает:
Если экструзия остановилась, первым делом проверьте температурные датчики. Если температура упала ниже заданной, шнек может заклинить из-за застывшего пластика. В этом случае не пытайтесь принудительно запустить двигатель — сначала восстановите нагрев.
Сравнение типов оборудования по материалам
Выбор оборудования напрямую зависит от того, какой тип пластика вы планируете использовать. Например, оборудование для труб из ПВХ требует иных температурных режимов, чем оборудование для полиэтиленовых труб.
| Материал | Производительность | Сложность настройки | Стоимость |
|---|---|---|---|
| ПВХ (оборудование для труб из ПВХ) | Средняя | Высокая | Высокая |
| ПНД (оборудование для производства труб из ПНД) | Высокая | Средняя | Средняя |
| ПП (оборудование для производства полипропиленовых труб) | Высокая | Средняя | Средняя |
Также важно понимать разницу между брендами. Я подготовил сравнение, которое поможет сориентироваться.
| Тип бренда | Срок службы | Точность | Сервис |
|---|---|---|---|
| Бюджетные решения | 3–5 лет | Средняя | Сложно найти запчасти |
| Премиальные линии | 10+ лет | Высокая | Развитая сеть поддержки |
Часто задаваемые вопросы (FAQ)
1. Какова примерная линия экструзии пластиковых труб цена?
Стоимость сильно варьируется от автоматизации и материалов. Бюджетные комплекты начинаются от нескольких миллионов рублей, премиальные линии могут стоить десятки миллионов.
2. Как быстро окупится запуск производства пластиковых труб?
При стабильном сбыте и правильном выборе ниши срок окупаемости составляет от 1.5 до 3 лет.
3. Какие требования к электросети?
Для работы промышленной линии обязательно требуется трехфазное питание 380В с возможностью обеспечения высокой пусковой мощности.
4. Какая площадь помещения необходима?
Для размещения одной полноценной линии с учетом зон хранения сырья и готовой продукции потребуется от 200 м².
5. Можно ли начать с ручного управления?
Да, это дешевле, но такая схема увеличивает процент брака и требует большего количества персонала.
6. Когда пора обращаться в сервис?
Если вы заметили посторонние шумы в редукторе, резкие скачки температуры или если точность диаметра трубы начала постоянно «гулять» — это признаки аппаратной проблемы.
