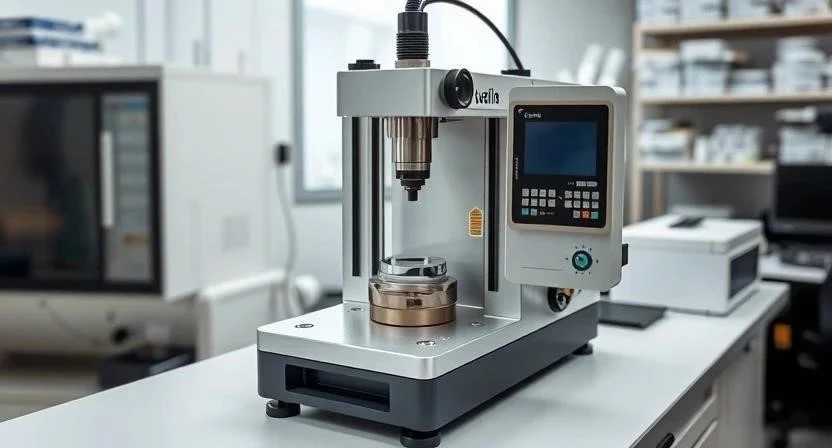

Как выбрать оборудование для испытания материалов на прочность

При получении партии металлопроката или новых композитных материалов инженеры часто сталкиваются с несоответствием заявленных характеристик реальным показателям. Ошибка в определении предела прочности может привести к разрушению конструкций, поломке дорогостоящего оборудования и даже к авариям на производстве. Понимание того, как выбрать оборудование для испытания материалов на прочность, помогает избежать этих рисков и гарантировать качество выпускаемой продукции.

В этой статье вы узнаете о различных типах испытательных стендов, их назначении и ключевых параметрах, на которые стоит опираться при покупке. Мы разберем методы тестирования и поможем быстро сориентироваться в многообразии приборов.

Различные типы испытательного оборудования

Для получения достоверных данных лаборатория должна быть оснащена приборами, способными создавать специфические виды нагрузок. Выбор конкретного устройства зависит от того, какой именно физический процесс вы планируете имитировать: растяжение, сжатие, изгиб или кручение. Для каждого типа нагрузки требуются свои захваты, датчики и программное обеспечение.

Испытания на растяжение с помощью разрывных машин

Разрывная машина — это базовый инструмент для определения того, как материал ведет себя под воздействием растягивающей нагрузки. Принцип работы заключается в постепенном увеличении расстояния между захватами, что вызывает деформацию образца до момента его разрыва. Я часто наблюдал, как неправильно подобранный тип захватов приводил к соскальзыванию образца из стальной заготовки, что полностью искажало результаты теста.

Для работы с базовыми функциями измерения предела прочности выполните следующие действия:

1. Подготовьте образец строго по ГОСТу, убедившись в отсутствии заусенцев и трещин.
2. Установите захваты в соответствии с типом материала (например, зубчатые для металла или резиновые для полимеров).
3. Закрепите образец в захватах, обеспечив его центровку относительно оси нагрузки.
4. Откройте программу управления и выберите режим «Растяжение».
5. Введите параметры: скорость нагружения и целевой предел деформации.
6. Нажмите кнопку «Пуск» в интерфейсе программы.
7. Дождитесь момента разрыва и проанализируйте график на экране.

Внимание: При работе с высокопрочными сталями убедитесь, что датчик силы (тензодатчик) имеет достаточный запас мощности, иначе вы рискуете повредить чувствительный элемент.

Работа с прессами для испытаний на сжатие

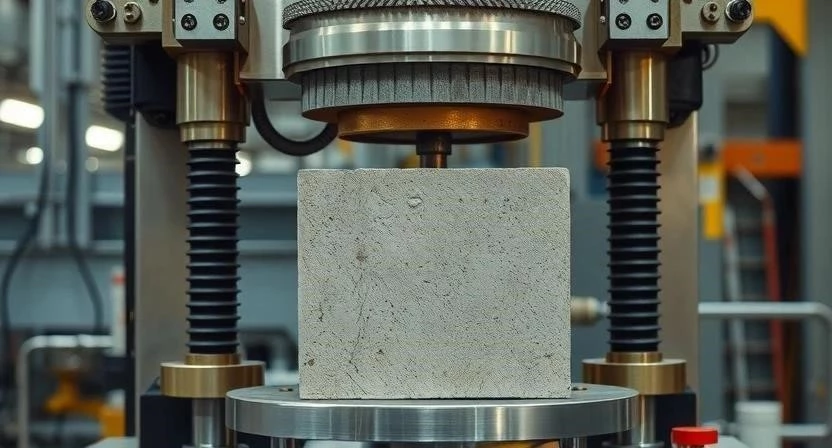

Если ваша задача — проверить прочность бетона, кирпича или сложных композитов, вам потребуется пресс. В отличие от разрывных машин, здесь нагрузка направлена на уменьшение объема или высоты образца. Я рекомендую всегда проверять параллельность торцов образца перед началом теста, так как малейший перекос вызовет локальное разрушение и неверные данные о прочности.

Ниже приведена таблица рекомендуемых параметров настройки для разных материалов:

Процесс настройки нагрузки в прессе выглядит так:

1. Разместите образец строго по центру рабочей зоны пресса.
2. Опустите плиту пресса до соприкосновения с образцом (предварительная нагрузка).
3. В меню программы выберите «Режим сжатия».
4. Установите скорость приращения нагрузки (например, 0.5 МПа/с).
5. Запустите процесс и следите за графиком деформации.

Установки для испытаний на изгиб и кручение

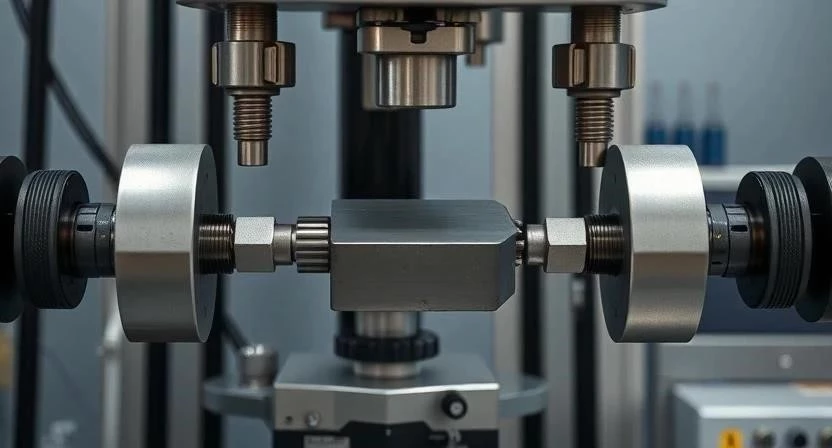

Для исследования длинномерных элементов, таких как балки или валы, используются специализированные установки. При испытаниях на изгиб важно обеспечить жесткую фиксацию опор, чтобы исключить люфт. При кручении основное внимание уделяется замеру угла поворота и модуля сдвига. В этих процессах критически важно использование высокоточных датчиков деформации, установленных непосредственно на образце или на опорах установки.

Приборы для измерения твердости и ударной вязкости

Когда полноценный испытательный стенд слишком громоздок или дорог, на помощь приходят компактные приборы. Твердомеры позволяют быстро оценить сопротивление материала внедрению индентора, а коперы (маятниковые копры) измеряют энергию, поглощаемую материалом при ударе. Это незаменимо для проверки хрупкости сталей в условиях эксплуатации.

Когда использовать компактные приборы вместо стендов:

• Необходим экспресс-контроль на производственной линии.
• Требуется проверка твердости уже готового изделия сложной формы.
• Нужно оценить ударную вязкость без разрушения всей детали.
• Бюджет лаборатории ограничен, а первичная проверка качества обязательна.
• Для контроля термической обработки поверхностей.

Автоматизация и программное обеспечение

Современное оборудование управляется через ПК, что позволяет автоматизировать расчеты и строить графики в реальном времени. Для ускорения работы используйте горячие клавиши, если ваша программа их поддерживает.

Лайфхак по калибровке: Я советую проводить процедуру калибровки тензодатчика не только раз в год, но и после каждого крупного перемещения оборудования или изменения температурного режима в лаборатории. Это поможет избежать дрейфа нуля.

Частые ошибки при проведении испытаний

Даже самое дорогое оборудование может выдавать неверные результаты из-за человеческого фактора. Я выделил основные ошибки, которые встречаются чаще всего:

• Неправильная подготовка образцов: наличие микротрещин или неровных краев.
• Ошибки в центровке: смещение образца относительно оси нагрузки создает паразитные моменты.
• Игнорирование температурного режима: многие полимеры и металлы сильно меняют свойства при изменении температуры на 5–10°.
• Несоответствие скорости нагружения: слишком быстрая нагрузка может завысить показатель прочности.
• Использование изношенных захватов: приводит к проскальзыванию и потере данных о деформации.

Что делать, если тест показывает некорректные данные:

1. Проверьте, надежно ли закреплен образец в захватах.
2. Убедитесь, что датчик силы подключен к контроллеру без помех.
3. Перезапустите программное обеспечение.
4. Проведите повторную калибровку тензодатчика.

Осторожно: Если вы заметили посторонние шумы или вибрации при работе пресса, немедленно прекратите испытание. Это может указывать на механическую поломку или перегрузку системы.

Когда обращаться в сервис: Если показания прибора не возвращаются к нулю после снятия нагрузки или если программное обеспечение выдает ошибку связи с контроллером (Communication Error).

Сравнение методов контроля

При выборе стратегии контроля качества важно понимать разницу между разрушающим и неразрушающим методами. Разрушающий контроль дает точные физические пределы, но уничтожает образец. Неразрушающий (например, ультразвуковой) позволяет проверить деталь без повреждений, но он менее точен в определении предела прочности.

Часто задаваемые вопросы (FAQ)

Нужно ли проводить поверку оборудования ежегодно?
Да, согласно законодательству, все средства измерений, используемые для контроля качества, должны проходить государственную поверку в установленные сроки.

Как проверить точность датчика силы самостоятельно?
Можно использовать контрольные грузы известной массы, однако для официальных отчетов требуется профессиональная калибровка сертифицированным центром.

Может ли температура влиять на точность измерений?
Безусловно. При изменении температуры меняется вязкость полимеров и модуль упругости металлов. Для точных тестов используйте климатические камеры.

Что делать, если программа не видит датчик?
Сначала проверьте целостность кабеля и надежность разъема. Если это не помогло, проверьте настройки COM-порта в диспетчере устройств вашего ПК.

Можно ли использовать одну машину для металла и пластика?
Да, если у вашей разрывной машины есть сменные захваты и диапазон измерения датчика силы покрывает оба типа материалов. Однако для очень мягких пластиков лучше иметь отдельный маломощный прибор.
