Когда в стерильной зоне лаборатории или на фармацевтическом производстве обнаруживается микроскопическая пыль, вся партия продукции может уйти в брак. Это происходит из-за нарушения герметичности или неправильного подбора оборудования, что приводит к огромным убыткам. Понимание того, как выбрать систему фильтрации воздуха, помогает избежать подобных ситуаций и обеспечить стабильный класс чистоты. В этой статье я подробно разберу, как настроить фильтрацию в чистом помещении, какие компоненты использовать и как поддерживать систему в рабочем состоянии.
Основные возможности системы
Эффективная система очистки воздуха выполняет сразу несколько критически важных задач. Она не просто убирает пыль, а создает контролируемую среду, пригодную для работы с микроорганизмами или электроникой. Основные функции включают:
- Очистка воздуха: удаление взвешенных частиц, пыли и микроорганизмов через систему фильтров.
- Контроль давления: поддержание избыточного давления для предотвращения попадания загрязнений извне.
- Регулировка потока: управление скоростью и направлением движения воздуха для создания нужных условий (ламинарный или турбулентный поток).
Многоступенчатая фильтрация
Для достижения высокой стерильности нельзя использовать только один фильтр. Я всегда рекомендую использовать многоступенчатую схему, где каждый уровень защищает последующий. Это значительно продлевает срок службы дорогих HEPA-фильтров.
Процесс очистки обычно делится на три этапа:
- Грубая очистка: используются предварительные фильтры, которые задерживают крупные частицы и ворс. Это первый барьер, защищающий систему от быстрого засорения.
- Тонкая очистка: промежуточные фильтры, которые убирают более мелкие частицы, снижая нагрузку на финальный этап.

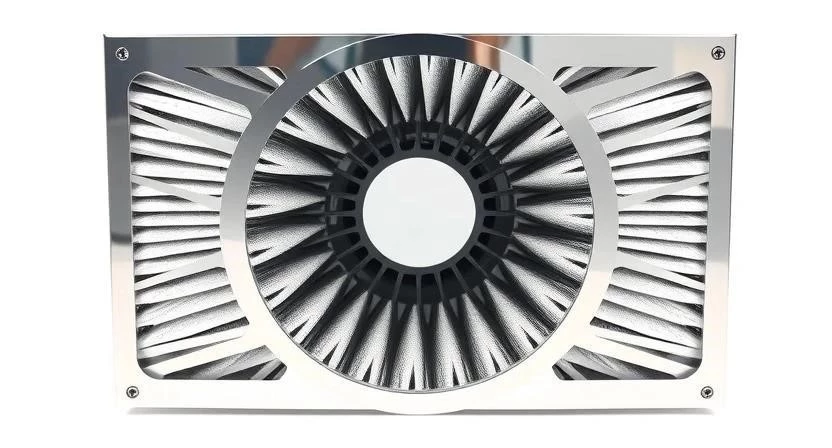

- Абсолютная очистка: установка высокоэффективных фильтров (HEPA или ULPA), которые задерживают 99,97%–99,999% частиц.
Использование предварительных фильтров — это не просто рекомендация, а необходимость. Если их не менять вовремя, нагрузка на основной фильтр возрастает, и перепад давления быстро превысит норму.
Создание избыточного давления
Чтобы обеспечить стерильность, важно не только очищать воздух, но и управлять его движением. В чистых помещениях создается избыточное давление относительно соседних коридоров или технических зон. Это означает, что воздух всегда стремится выйти из помещения наружу через любые микрощели, а не втянуться внутрь вместе с пылью извне.

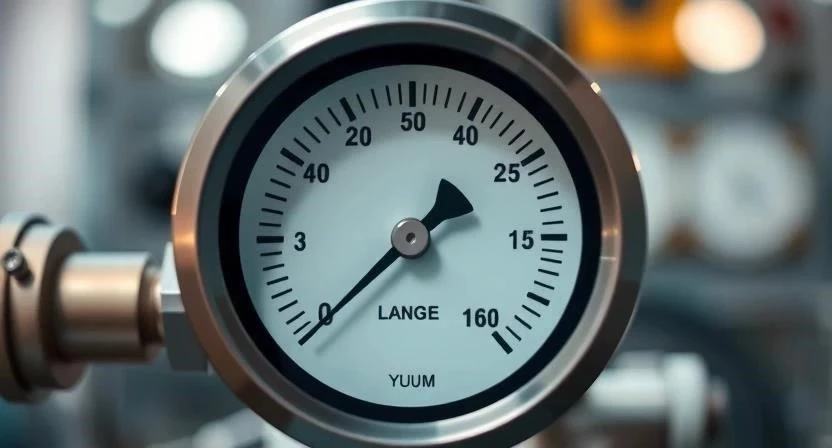

Для контроля этого процесса используются датчики давления и манометры. Если давление упадет, помещение перестанет быть защищенным. Я часто замечал, что при нарушении герметичности дверей давление падает мгновенно, и это сразу видно по показаниям приборов.
Организация ламинарного потока
В самых ответственных зонах применяется ламинарный поток. Это однонаправленное движение воздуха, при котором частицы не завихряются, а плавно выносятся из рабочей зоны. Воздух движется параллельными слоями, что исключает перемешивание загрязненных масс с чистыми. Такой метод незаменим в стерильных зонах, где даже одна пылинка может испортить результат эксперимента или производства.
Обслуживание и советы
Правильное обслуживание — залог того, что система будет соответствовать нормам ISO 14644. Я подготовил несколько рекомендаций, которые помогут продлить жизнь оборудованию и сэкономить бюджет.
Как поддерживать систему в порядке:
- Соблюдайте график замены: не ждите, пока фильтр полностью забьется. Ориентируйтесь на показания манометра.
- Проверяйте герметичность: регулярно осматривайте места примыкания фильтров к рамам. Даже крошечный зазор превратит систему в бесполезный ящик.
- Контролируйте перепад давления: установите автоматическую сигнализацию на критические значения.
- Экономьте энергию: используйте частотные преобразователи на вентиляторах приточно-вытяжных установок, чтобы регулировать поток без лишних затрат.
Мой личный опыт: Однажды на одном из объектов я пропустил плановую проверку уплотнителей диффузора. В итоге, хотя фильтры были новыми, класс чистоты не соответствовал норме из-за подсоса воздуха через щель. Теперь я всегда проверяю герметичность монтажа сразу после установки.
| Объект проверки | Периодичность | Что именно делать | Результат |
|---|---|---|---|
| Манометр (перепад давления) | Ежедневно | Снять показания и сравнить с нормой | Раннее обнаружение засора |
| Герметичность стыков | Раз в месяц | Визуальный осмотр и проверка на утечки | Отсутствие подсоса воздуха |
| Предварительные фильтры | По мере загрязнения | Очистка или полная замена | Защита HEPA-фильтров |
| HEPA/ULPA фильтры | Раз в полгода/год | Замена по регламенту или давлению | Соблюдение класса чистоты |
Частые ошибки при эксплуатации
Многие совершают одни и те же ошибки, которые приводят к выходу системы из строя или потере стерильности. Основные из них:
- Игнорирование роста перепада давления на фильтрах.
- Неправильный выбор класса фильтра (например, использование HEPA там, где нужны ULPA).
- Нарушение герметичности при монтаже или замене.
- Отсутствие контроля за кратностью воздухообмена.
| Симптом | Вероятная причина | Решение | Сложность |
|---|---|---|---|
| Давление в помещении падает | Открыта дверь или нарушена герметичность | Закрыть проемы, проверить уплотнители | Низкая |
| Резкий рост перепада на фильтре | Засорение предварительного фильтра | Заменить или почистить предфильтр | Средняя |
| Класс чистоты не соответствует норме | Утечка воздуха через стыки фильтра | Переустановить фильтр, проверить герметичность | Высокая |
Сравнение типов систем
Выбор между типами потока зависит от ваших задач и бюджета. Для большинства производств подходит система с разбавленным потоком, но для сверхчистых зон необходим вытесняющий (ламинарный) поток.
| Способ | Уровень сложности | Для кого подходит | Плюсы | Минусы | Когда применять |
|---|---|---|---|---|---|
| Разбавленный поток | Низкий | Общие лаборатории | Дешево, просто | Меньшая стерильность | Классы ISO 7-8 |
| Вытесняющий поток | Высокий | Фармпроизводство, микроэлектроника | Максимальная чистота | Дорого, сложно | Классы ISO 1-5 |
Также важно выбрать между HEPA и ULPA. HEPA-фильтры — это стандарт индустрии, они надежны и доступнее. ULPA-фильтры обеспечивают еще более высокую степень очистки, но требуют более мощных вентиляторов из-за высокого сопротивления.
FAQ
1. Как часто нужно менять HEPA-фильтры?
Срок службы зависит от загрязненности воздуха, но обычно он составляет от 2 до 5 лет. Главный ориентир — рост перепада давления на манометре.
2. Можно ли чистить HEPA-фильтры?
Нет, HEPA-фильтры не подлежат очистке. Любая попытка промыть или продуть их может повредить структуру фильтрующего материала, и он перестанет задерживать частицы.
3. Что такое класс чистоты ISO?
Это международный стандарт (ISO 14644), который определяет максимально допустимое количество частиц определенного размера в кубическом метре воздуха.
4. Почему важно поддерживать избыточное давление?
Без него воздух из грязных зон (коридоров, складов) будет проникать в чистое помещение через любые неплотности в дверях или стенах.
5. Можно ли использовать обычную вентиляцию вместо систем для чистых помещений?
Нет, обычная вентиляция не обеспечивает нужной кратности воздухообмена и не способна задерживать микрочастицы и микроорганизмы.
6. Когда пора обращаться в сервис?
Если вы заметили резкое падение давления, не можете устранить утечку самостоятельно или показатели манометра постоянно находятся в «красной зоне».
