Интернет внезапно перестал работать, а индикатор на сетевой карте компьютера погас или сменил цвет. Такая ситуация часто возникает из-за того, что кабель пережали дверью, его перегрыз домашний питомец или произошел внутренний излом жилы при резком сгибе. Чтобы понять, как проверить интернет-кабель и найти место повреждения, не обязательно вызывать мастера.
Я помогу вам разобраться в этом процессе. Вы узнаете несколько проверенных методов диагностики — от самых простых до технических, и сможете самостоятельно восстановить связь за 15–30 минут.
Базовые сведения перед началом диагностики
Прежде чем приступать к проверке, важно понимать, с чем вы работаете. Сетевой кабель, который в быту называют «витая пара», состоит из восьми медных жил, скрученных попарно для уменьшения помех. Существует два основных типа таких кабелей:
- UTP (Unshielded Twisted Pair) — обычный неэкранированный кабель, который используется в большинстве квартир.
- FTP (Foiled Twisted Pair) — экранированный кабель с защитным слоем из фольги, который применяется там, где много электромагнитных помех.

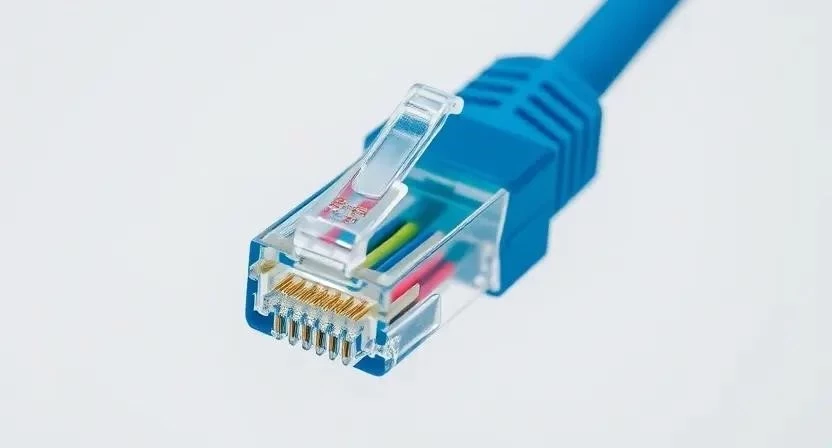

На концах кабеля установлен коннектор «RJ-45» — прозрачный пластиковый штекер. При работе соблюдайте базовые правила техники безопасности: не пытайтесь прозванивать кабель, который подключен к источнику питания или активному оборудованию, если не уверены в исправности инструментов.
Осмотр кабеля и проверка индикаторов
Первым делом я рекомендую провести поверхностный анализ. Часто проблема видна невооруженным глазом. Внимательно осмотрите всю длину провода, особенно в местах изгибов, у порогов и там, где кабель прижат мебелью. Ищите заломы, потертости изоляции или явные разрывы.

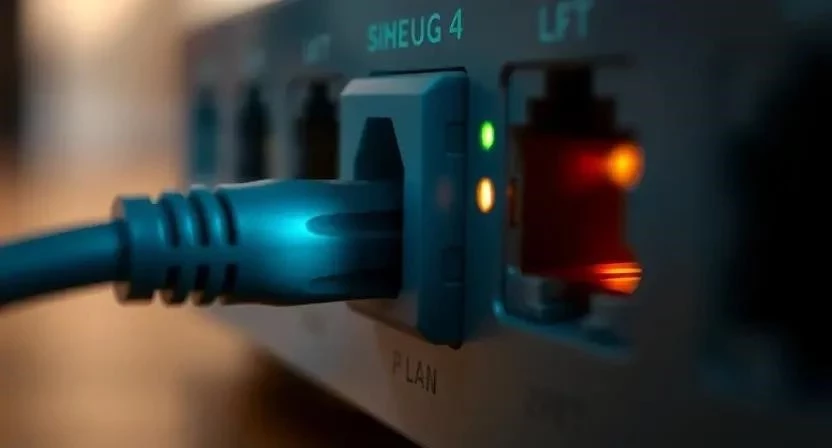

Если внешне всё в порядке, проверьте светодиодную индикацию. На сетевом адаптере ПК и на портах роутера есть лампочки «Link/Act»:
- Посмотрите на разъем, куда вставлен кабель в компьютере. Если лампочка не горит, значит, физического соединения нет.
- Проверьте соответствующий порт на роутере. Если индикатор мигает или горит зеленым/оранжевым, значит, сигнал доходит до устройства.
- Попробуйте переставить кабель в другой свободный порт роутера. Это поможет исключить поломку самого порта.
Однажды я потратил два часа на поиск обрыва, а оказалось, что коннектор просто неплотно защелкнулся в гнезде. Всегда проверяйте фиксацию штекера до того, как переходить к сложным методам.
Диагностика с помощью кабельного тестера

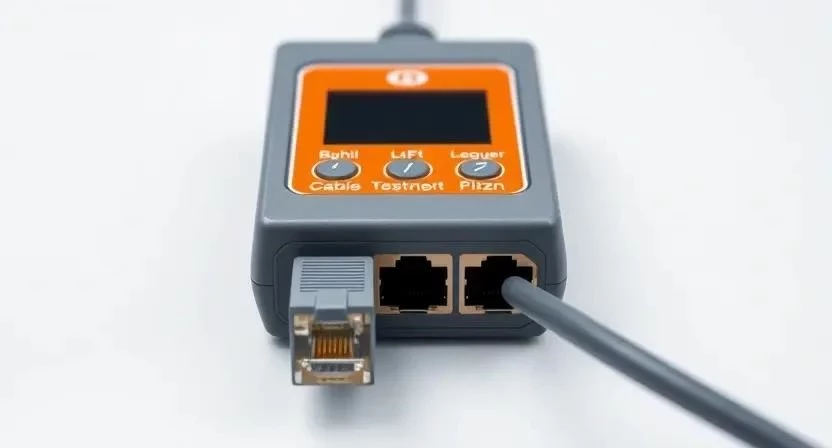

Если визуальный осмотр не помог, в дело вступает специальный прибор — тестер для кабелей. Он состоит из двух блоков: основного и удаленного.
Пошаговая инструкция по использованию:
- Вставьте один конец интернет-кабеля в основной модуль тестера.
- Второй конец кабеля подключите к удаленному модулю (его можно отнести в другую комнату).
- Переключите тумблер питания в положение «On» или «S» (медленный режим).
- Следите за последовательностью вспышек светодиодов от 1 до 8 на обоих устройствах.
- Убедитесь, что лампочки загораются синхронно.
Если какая-то лампочка не загорелась, значит, в этой жиле произошел обрыв. Если лампочки загораются в разном порядке (например, на одном блоке 1-2-3, а на другом 1-3-2), значит, жилы перепутаны при обжимке коннектора.
Проверка мультиметром или батарейкой

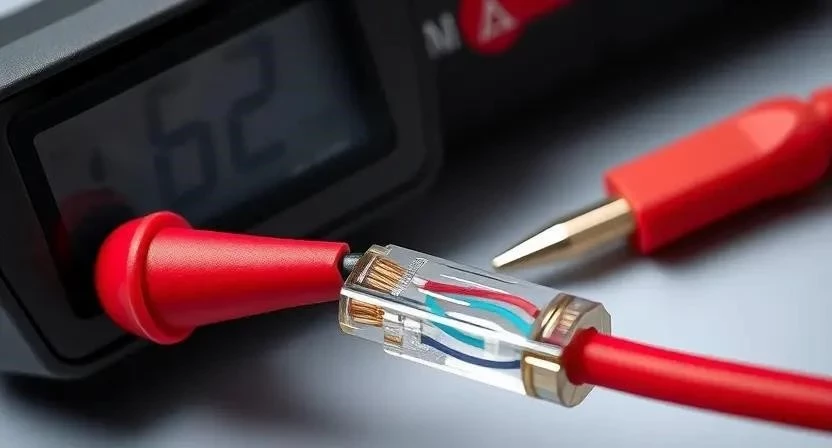

Когда тестера под рукой нет, можно использовать мультиметр (прибор для измерения электрических величин) или обычную батарейку с лампочкой. Этот метод называется «прозвонкой».
Как прозвонить кабель мультиметром:
- Переведите мультиметр в режим «прозвонки» (обычно обозначается значком диода или звукового сигнала).
- Приложите один щуп к контакту конкретной жилы на одном конце кабеля.
- Второй щуп приложите к соответствующему контакту той же жилы на другом конце.
- Если прибор издал звуковой сигнал — жила цела. Если тишина — в проводе обрыв.
- Повторите процедуру для всех восьми жил.
Для поиска точного места обрыва я использую режим измерения сопротивления. Если сопротивление жилы резко возрастает на определенном участке, значит, именно там находится повреждение.
Сравнение методов проверки:
| Метод | Сложность | Оборудование | Точность | Когда применять |
|---|---|---|---|---|
| Визуальный | Низкая | Глаза | Низкая | При явных повреждениях |
| Тестер | Средняя | Сетевой тестер | Высокая | Для быстрой проверки всех жил |
| Мультиметр | Высокая | Мультиметр | Очень высокая | Для поиска точного места обрыва |
Что делать, если сигнал отсутствует
Если диагностика показала проблему, нужно определить причину. Чаще всего интернет не работает из-за плохого контакта в коннекторе «RJ-45» или окисления медных жил.
Таблица диагностики неисправностей:
| Симптом | Вероятная причина | Решение | Сложность |
|---|---|---|---|
| Индикатор Link не горит | Полный обрыв одной или нескольких жил | Переобжим коннектора или замена кабеля | Средняя |
| Связь работает нестабильно | Плохой контакт, окисление жил | Очистка контактов или переобжим | Низкая |
| Скорость ограничена 100 Мбит/с | Повреждены жилы, отвечающие за гигабит | Проверка целостности всех 8 жил | Средняя |
Действия при обнаружении проблемы:
- Проверьте коннекторы. Если медные контакты потемнели или загнулись, их нужно заменить.
- Обрежьте поврежденный участок кабеля и заново обжмите коннектор с помощью специального инструмента.
- Если обрыв произошел внутри стены, попробуйте протянуть новый патч-корд через существующую гофру.
Когда обращаться в сервис: если обрыв находится глубоко в стене, и вы не можете протянуть новый провод, или если повреждена сетевая карта самого компьютера (в этом случае даже заведомо исправный кабель не дает сигнала).
Рекомендации по защите и эксплуатации
Чтобы не заниматься проверкой кабеля слишком часто, я советую правильно организовать его прокладку в помещении.
- Используйте пластиковые кабель-каналы или гофру — это защитит провод от домашних животных и случайных заломов.
- Избегайте острых углов при укладке. Радиус изгиба кабеля не должен быть меньше 4-5 диаметров самого провода.
- Выбирайте качественные коннекторы с золотым напылением на контактах — они меньше окисляются со временем.
- Не натягивайте кабель слишком сильно при монтаже, чтобы не растянуть медные жилы внутри изоляции.
- При прокладке рядом с силовыми электрическими кабелями используйте экранированную витую пару (FTP).
Ответы на общие вопросы
Влияет ли длина кабеля на результат проверки?
Для простых тестеров и мультиметров длина не имеет значения, если она не превышает 100 метров. Однако при очень длинных линиях сопротивление может немного вырасти, что нужно учитывать при работе с мультиметром.
Можно ли использовать обычный медный провод вместо витой пары?
Нет, это не сработает. Скрутка жил в витой паре специально продумана для защиты от помех. Обычный провод приведет к огромным потерям пакетов данных или полной невозможности установить соединение.
Стандартная распиновка для сверки:
| Цвет жилы | T568A (Позиция) | T568B (Позиция) |
|---|---|---|
| Бело-оранжевый | 3 | 1 |
| Оранжевый | 2 | 2 |
| Бело-зеленый | 1 | 3 |
| Синий | 5 | 5 |
Часто задаваемые вопросы (FAQ)
Почему не горит индикатор сети на компьютере?
Это может быть вызвано обрывом кабеля, выключенным сетевым адаптером в настройках ОС или выходом из строя порта на роутере.
Что делать, если обрыв кабеля произошел внутри стены?
Если кабель в гофре, его можно вытянуть и заменить. Если замурован в бетон, придется либо искать место обрыва с помощью профессионального рефлектометра, либо прокладывать новую линию.
Как проверить кабель вообще без инструментов?
Только методом исключения: подключите к роутеру другое устройство с заведомо рабочим кабелем. Если оно работает, значит, проблема в вашем проводе.
Можно ли соединить два обрывка кабеля скруткой?
Технически можно, но это крайне ненадежно. Скорость интернета упадет, а помехи вырастут. Правильный способ — использовать соединительный адаптер (джойнер) или переобжать коннекторы.
Как понять, что кабель поврежден, если интернет работает, но медленно?
Скорее всего, повреждена одна из жил, отвечающая за высокую скорость (гигабит). Проверьте кабель тестером — все 8 лампочек должны загораться последовательно.
Поможет ли замена коннектора, если обрыв в середине провода?
Нет, замена коннектора исправляет только проблемы с контактом на концах. Если жила перебита посередине, поможет только замена всего сегмента кабеля или установка соединительной коробки.
