Когда тяжелый экскаватор внезапно теряет мощность или гидравлический пресс начинает работать рывками, работа целого предприятия может встать. Это критическая ситуация, требующая немедленного понимания причин поломки. В этой статье я разберу, как работают гидравлические системы в тяжелом машиностроении, из каких узлов они состоят и как поддерживать их в рабочем состоянии. Вы узнаете устройство гидравлической системы и получите четкий план действий для её эффективного обслуживания.
Основа работы: закон Паскаля и передача энергии

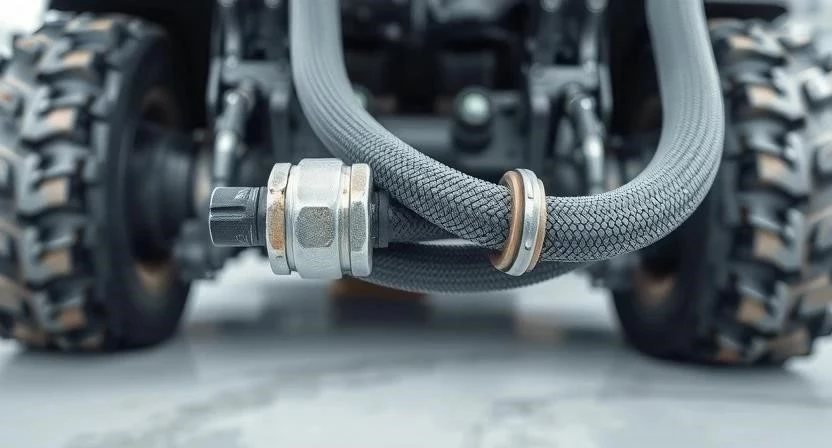

В основе любого гидропривода лежит физический принцип, описанный законом Паскаля. Если просто: давление, приложенное к покоящейся жидкости в замкнутом сосуде, передается во всех направлениях одинаково и без потерь. В тяжелой технике роль такого «сосуда» играют прочные шланги (РВД) и металлические трубки, а в качестве рабочего тела выступает специальное масло.
Я часто наблюдаю, как новички путают передачу энергии в гидравлике с передачей в пневматике. Главное отличие в том, что жидкость практически не сжимается. Это позволяет передавать колоссальную мощность и крутящий момент с очень высокой точностью. Когда насос нагнетает масло, оно давит на поршень внутри цилиндра, заставляя тот перемещаться и совершать полезную работу, например, поднимать многотонный ковш.
Из чего состоит гидравлика: ключевые узлы
Чтобы система работала стабильно, все её компоненты должны быть идеально подогнаны друг к другу. Любая утечка или попадание грязи может привести к поломке дорогостоящего оборудования. Я выделил четыре базовых элемента, без которых работа невозможна:
- Гидравлический насос (гидронасос) — это «сердце» системы. Он преобразует механическую энергию двигателя в энергию потока жидкости.
- Гидрораспределитель — управляет направлением потока. Именно он решает, в какую сторону пойдет масло: заставит цилиндр выдвинуться или втянуться.
- Гидроцилиндр (исполнительный механизм) — преобразует давление жидкости обратно в механическое движение (линейное).
- Бак для масла — здесь хранится рабочее тело, происходит его охлаждение и очистка от пузырьков воздуха.
Выбор насоса напрямую влияет на эффективность всей машины. Ниже я привел таблицу, которая поможет понять разницу между основными типами насосов.
| Тип насоса | КПД | Давление | Когда применять |
|---|---|---|---|
| Шестеренный | Низкий | Низкое/Среднее | Простые механизмы, где не нужна высокая точность |
| Пластинчатый | Средний | Среднее | Системы, требующие плавного и тихого хода |
| Поршневой | Высокий | Высокое | Тяжелое машиностроение и сверхмощные прессы |
Типы контуров: открытый против закрытого
Конструкция гидравлической схемы сильно зависит от задач. Обычно инженеры выбирают один из двух вариантов организации потока жидкости.
Открытый контур — самый распространенный вариант. Насос постоянно качает масло из бака, прогоняет его через систему и возвращает обратно. Это просто и дешево в обслуживании, но такая схема менее эффективна при резких изменениях нагрузки. Закрытый контур работает иначе: масло циркулирует между насосом и исполнительным механизмом, почти не возвращаясь в бак. Это позволяет добиться невероятной точности и мощности, но такая система гораздо сложнее и дороже в настройке.
Где применяется гидравлика в тяжелой технике
Благодаря своей способности развивать огромное давление, гидравлические системы стали стандартом в индустрии. Я подготовил список наиболее характерных примеров:
- Экскаваторы и погрузчики — здесь гидравлика управляет каждым движением стрелы и ковша.
- Промышленные прессы — используются для ковки металла, где требуются усилия в сотни тонн.
- Карьерные самосвалы — гидравлические цилиндры позволяют быстро и безопасно поднимать кузов с грунтом.
- Подъемные краны — обеспечивают плавное и контролируемое перемещение грузов на огромной высоте.
- Сельскохозяйственная техника — тракторы используют гидроприводы для работы навесного оборудования.
Как правильно обслуживать и диагностировать систему
Чтобы избежать внезапной остановки техники, необходимо соблюдать регламент обслуживания. Прежде чем приступить к любым работам, обязательно выполните следующие условия:
- Выключите двигатель и полностью остановите все движущиеся части.
- Сбросьте давление в системе (нажмите на рычаги управления несколько раз).
- Дайте маслу остыть, чтобы избежать ожогов.
Процедура базовой проверки:
- Проверьте уровень масла в баке через смотровое окно или щуп. Если уровень ниже нормы, долейте масло той же марки.
- Осмотрите все РВД и фитинги на предмет подтеков или трещин. Даже микроскопическая утечка может привести к падению давления.
- Проверьте состояние фильтров. Если они забиты, в системе начнется кавитация.
- Убедитесь в чистоте бака и отсутствия посторонних примесей в масле.
Если вы заметили странные симптомы, воспользуйтесь этой таблицей для быстрой диагностики.
| Симптом | Вероятная причина | Решение | Сложность |
|---|---|---|---|
| Сильный шум и вибрация | Кавитация (воздух в масле) | Проверить герметичность всасывающей линии | Средняя |
| Медленная работа цилиндров | Износ насоса или утечка | Заменить насос или уплотнения | Высокая |
| Перегрев системы | Засорение фильтра или радиатора | Промыть радиатор и заменить фильтр | Низкая |
| Рывки при движении | Загрязнение распределителя | Промывка или замена клапанов | Средняя |
Когда обращаться в сервис: Если вы заметили металлический скрежет внутри насоса, постоянное падение давления при исправных фильтрах или если из соединений брызжет струя масла под давлением — не пытайтесь чинить это самостоятельно. Это признаки серьезного износа или повреждения высокого давления.
Как предотвратить поломки: Регулярно меняйте масло согласно инструкции производителя и следите за его вязкостью. Самая частая причина смерти гидравлики — это грязь. Используйте только качественные фильтры и никогда не открывайте систему в пыльной среде без защиты.
Частые неисправности и способы их устранения
Даже при идеальном уходе техника может давать сбои. Я выделил три самые распространенные проблемы, с которыми сталкиваются операторы.
Кавитация — это образование пузырьков газа в масле из-за падения давления. Эти пузырьки схлопываются с огромной силой, буквально «грызя» металл насоса изнутри. Обычно это происходит из-за забитого всасывающего фильтра. Решение: немедленно очистите или замените фильтр, иначе насос придется менять целиком.
Перегрев — если масло становится слишком жидким из-за температуры, оно перестает эффективно смазывать узлы и теряет давление. Причинами могут быть забитый радиатор или работа на предельных нагрузках слишком долго. Решение: проверьте систему охлаждения и снизьте интенсивность работ.
Падение давления — часто связано с износом уплотнений или предохранительного клапана. Если клапан «завис» в открытом положении, масло просто уходит в бак, не создавая нужного усилия. Решение: проверьте настройки клапана и состояние прокладок.
Гидравлика против электрики и пневматики
Часто возникает вопрос: почему бы не заменить гидравлику на электромоторы или пневмоприводы? Ответ кроется в соотношении габаритов и силы. Я подготовил сравнение, чтобы прояснить этот момент.
| Привод | Мощность | Надежность | Точность |
|---|---|---|---|
| Гидравлический | Очень высокая | Высокая | Высокая |
| Пневматический | Низкая | Средняя | Средняя |
| Электрический | Средняя | Высокая | Очень высокая |
Гидравлика выигрывает там, где нужно поднять 50 тонн, используя компактный цилиндр. Пневматика хороша для легких, быстрых движений, а электрика — для прецизионных станков, где важна точность до микрона, но она не способна выдать такую плотность энергии, как масло под давлением.
Часто задаваемые вопросы (FAQ)
Какое масло лучше выбирать для гидравлики?
Выбирайте масло, исходя из температурного режима и вязкости, указанной в руководстве к вашей машине. Важно, чтобы масло имело антикоррозийные присадки.
Как часто нужно менять фильтры?
Это зависит от условий эксплуатации. В запыленных карьерах замена может потребоваться в два раза чаще, чем указано в регламенте. Рекомендую ориентироваться на индикатор загрязнения фильтра.
