1.1. Общая структурная схема комплекта

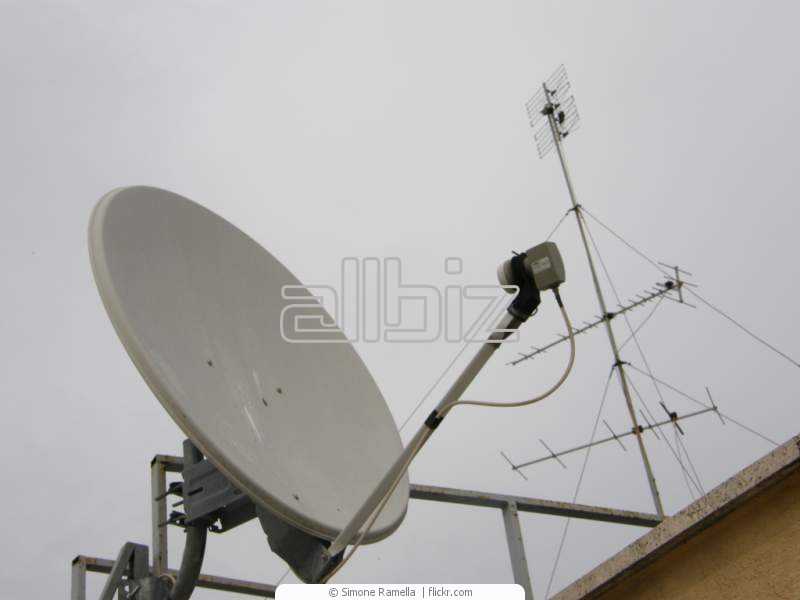

Структурная схема типового спутникового комплекта представлена на рис. 1.1. Приемная параболическая антенна диаметром 0.6–2.0 м предназначена для приема сигнала со спутника.
 |
|
| Рис. 1.1. | Структурная схема спутникового комплекта |
Отражаясь от поверхности рефлектора и фокусируясь в фокусе антенны, сигнал попадает в облучатель и далее в поляризатор. Поляризатор выделяет сигнал определенной поляризации (вертикальной, горизонтальной или круговой).
|
Пройдя через облучатель и поляризатор, сигнал со спутника в диапазоне частот 10.5–12.75 ГГц поступают в конвертер. В конвертере производится усиление сигнала малошумящим широкополосным усилителем и устранение помех по зеркальному каналу полосовым фильтром.
Далее осуществляется первое преобразование частоты. Первая промежуточная частота формируется смесителем № 1. Для этого на него, помимо принимаемого сигнала, подается сигнал с гетеродина № 1, представляющего собой генератор, частота которого стабилизирована диэлектрическим резонатором.
С выхода смесителя № 1 сигнал первой ПЧ в диапазоне частот 0.7–2.15 ГГц поступает на предварительный усилитель промежуточной частоты, после чего по кабелю подается в ресивер.
|
Антенны для усиления
Практически любое усиление мобильного сигнала невозможно без участия антенн. Это специальные устройства, при помощи которых достигается улучшение приема и передачи прямым подключением на модем или телефон.
Сегодня получили широкое распространение различные типы антенн. Они также классифицируются по категориям. Продаются готовые, а также есть возможность собрать прибор самостоятельно. Для простейшей антенны достаточно медной проволоки. Более сложные требуют других различных комплектующих.
Важно! Наиболее эффективный способ улучшить качество и скорость передачи данных — использовать репитер. Репитер можно собрать самостоятельно или купить готовый, выбрав любого вида:
Репитер можно собрать самостоятельно или купить готовый, выбрав любого вида:
- внутренний;
- внешний.
Всем известно, что антенны используются для приема и передачи сигнала. В конкретном случае, для мобильной связи. Процесс приема, усиления сигнала от базовой станции и передачи его на модем происходит с помощью простого USB-подключения.
Внешние приборы делятся на несколько основных типов:
- антенны с различной направленностью: однонаправленные, направленные в разные стороны и секторные;
- широкодиапазонные или многочастотные.
Существуют еще комнатные антенны, которые работают только в помещении. Их нужно устанавливать на окне или застекленном балконе. Качество их работы оставляет желать лучшего, в связи с чем нет смысла их рассматривать.
Обратите внимание! При выборе устройства нужно смотреть, может ли антенна поддерживать метод пространственного кодирования сигнала (MIMO), что будет большим преимуществом
Устройство и габариты
Также антенны делятся на несколько типов. Это могут быть комнатные устройства, работающие в помещении, или наружные, которые устанавливаются и направляются на вышку с улицы. Наиболее оптимальными и качественными являются приборы второго варианта.
Обратите внимание! Все представленные устройства используются как для приема, так и для передачи сигнала. Для соединения с сетью антенна принимает и усиливает сигнал от базовой станции, который впоследствии передается на модем при помощи USB порта и провода
Внешние усилители делятся на такие основные типы:
Для соединения с сетью антенна принимает и усиливает сигнал от базовой станции, который впоследствии передается на модем при помощи USB порта и провода. Внешние усилители делятся на такие основные типы:
- направленные;
- всенаправленные;
- широкодиапазонные или многочастотные.
Направленные делятся еще на три различных подвида:
- способные улучшать сигнал только с одной стороны;
- секторные, так же, как и первые, относятся к однонаправленным устройствам. Они имеют возможность работать в одном направлении, но при этом охватывать дополнительное пространство;
- всенаправленные, что значит усиливают сигнал одновременно с нескольких сторон.
1.3. СВЧ тракт спутниковой антенны
Особенности терминологии
Внимание.
В литературе есть разночтения в терминологии. Основу СВЧ тракта составляет МОНОБЛОК, установленный в фокусе спутниковой антенны
Чаще всего этот МОНОБЛОК называют конвертером. На самом же деле, конвертер – это, упрощенно говоря, электросхема, входящая в состав этого МОНОБЛОКА, составляющая его часть! Пусть даже конвертер – главная часть, а остальные элементы ее обслуживают.
Дам два определения для пояснения сказанного выше.
|
|
Поэтому в книге я называю этот МОНОБЛОК принимающей головкой.
Структура СВЧ тракта
Принятый спутниковой антенной сигнал фокусируется в одну точку. Эту точку называют фокусной точкой или фокусом параболической антенны. Именно в нее и устанавливают приемник сигнала – принимающую головку.
|
В зависимости от типа крепления принимающие головки делятся на три группы:
- для прямофокусных антенн – головки с прямофокусным облучателем (рис. 1.7);
- для офсетных антенн – головки с офсетным облучателем (рис. 1.8);
- фланцевые головки, к которым присоединяется отдельный облучатель под любой тип антенн (рис. 1.9).
 |
|
| Рис. 1.7. | Внешний вид принимающей головки C-диапазона с прямофокусным облучателем |
а)
|
б)
|
| Рис. 1.8. | Внешний вид принимающей головки: а – Ku-диапазона с интегрированным офсетным облучателем; б – C-диапазона с офсетным облучателем |
В приемном тракте между приемной антенной и кабелем снижения существуют три основных звена, объединенных в принимающую головку (рис. 1.10): облучатель; поляризатор; конвертер. В ряде случаев в эту цепочку включается деполяризатор. Рассмотрим их последовательно.
|
а) |
б)
|
| Рис. 1.9. | Фланцевая принимающая головка: а – Ku-диапазона; б – C-диапазона |
а) |
|
б)  |
|
| Рис. 1.10. | Приемный тракт антенны спутникового телевидения: а – структурная схема; б – внешний вид |
|
Комбинированный вариант, как правило, встречается с офсетным облучателем. Это связано с тем, что подобные конструкции ориентированы на использование в индивидуальных системах с небольшими офсетными антеннами.
