Пользователь открывает страницу в браузере или запускает мобильное приложение, и контент появляется на экране за доли секунды. Такая скорость работы стала стандартом, потому что за каждым кликом стоит огромная инфраструктура. Многие задаются вопросом, как устроены дата центры и где именно физически находится информация, которую мы видим в сети. Я подробно разберу архитектуру ЦОД, чтобы вы поняли, из чего состоит эта система и как она обеспечивает работу всего интернета.
Механика обработки запросов
Весь процесс взаимодействия пользователя с данными строится на циклическом обмене сигналами. Когда вы вводите адрес сайта, ваш компьютер отправляет запрос через провайдера к системе DNS, которая переводит понятное имя сайта в IP-адрес сервера. Далее пакет данных летит по оптоволоконным магистралям прямо в здание дата-центра.
Внутри ЦОД запрос проходит через несколько этапов:
- Попадает на внешний маршрутизатор, который определяет путь к нужному серверу.
- Проходит через фаервол для проверки безопасности и фильтрации вредоносного трафика.
- Доходит до коммутатора, который перенаправляет пакет на конкретную стойку и сервер.
- Обрабатывается процессором сервера, который забирает нужный файл из хранилища.
- Отправляется обратно пользователю в виде готовой веб-страницы или файла.

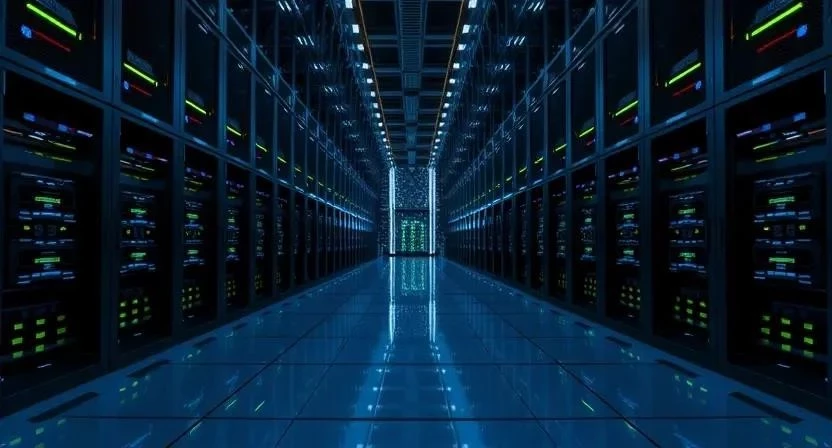

Физическое устройство и серверные стойки
Сервер — это, по сути, мощный компьютер без монитора и клавиатуры, оптимизированный для круглосуточной работы. Он представляет собой плоский металлический блок, который вставляется в специальный шкаф — серверную стойку (рэк). Стойки позволяют компактно разместить сотни единиц оборудования на ограниченной площади зала.
Я заметил, что правильная организация кабелей в стойках критически влияет на охлаждение. Если провода перепутаны, они создают «пробки» для воздуха, и оборудование начинает перегреваться. В современных залах стойки выстраиваются в ряды, образуя четкую структуру.
Основные элементы серверного узла:
- Процессоры (CPU) — выполняют все вычисления.
- Оперативная память (RAM) — временно хранит данные для быстрого доступа.
- Дисковые массивы — место для постоянного хранения информации.
- Блоки питания — обеспечивают энергией каждый отдельный сервер.
- Сетевые карты — отвечают за связь сервера с внешним миром.
Обеспечение бесперебойного питания
Остановка питания в ЦОД даже на секунду может привести к потере данных или повреждению оборудования. Поэтому система электроснабжения строится по принципу многократного резервирования. Электричество подается из нескольких независимых источников, чтобы выход из строя одной линии не остановил работу всего центра.
Цепочка защиты выглядит так:
- Основная линия электропередач подает ток в распределительные щиты.
- ИБП (UPS) — бесперебойники, которые сглаживают скачки напряжения и держат нагрузку первые несколько минут при аварии.

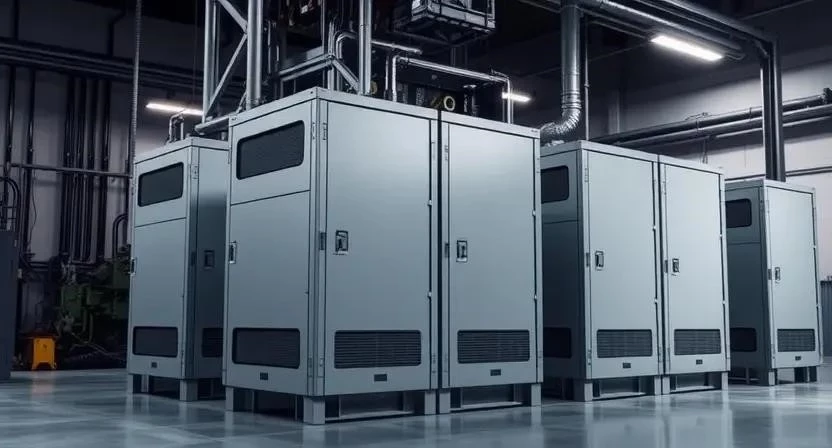

- Дизель-генераторы — запускаются автоматически, если внешнее питание не восстановилось, и могут питать ЦОД неделями.
- Резервные шины питания — дублируют основные пути прохождения тока к каждой стойке.
Системы охлаждения и терморегуляция
Десятки тысяч процессоров, работающих одновременно, выделяют колоссальное количество тепла. Если не отводить этот жар, серверы просто сгорят или уйдут в защитную перезагрузку. Для этого в ЦОД используют специализированные системы кондиционирования.
Самый распространенный метод — разделение на «горячие» и «холодные» коридоры. Стойки ставят лицом друг к другу: с одной стороны подается ледяной воздух, а с другой — собирается горячий поток, который затем уходит в систему охлаждения. В некоторых высоконагруженных центрах я видел применение жидкостного охлаждения, когда теплоотводящая жидкость циркулирует прямо по трубкам над процессорами.
| Тип охлаждения | Плюсы | Минусы | Когда применять |
|---|---|---|---|
| Воздушное | Простота установки, дешевизна | Низкая эффективность при высокой плотности | Средние нагрузки, стандартные серверы |
| Жидкостное | Максимальный отвод тепла, тишина | Дороговизна, риск протечек | Суперкомпьютеры, мощные GPU-фермы |
Сетевая инфраструктура и передача данных

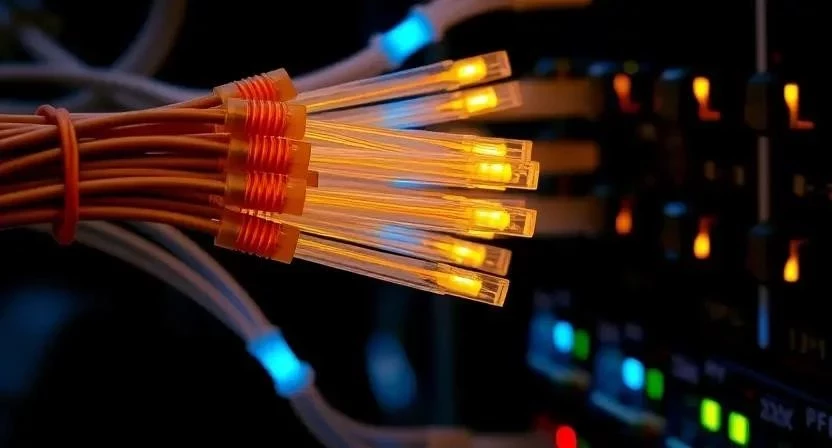

Связь внутри и вне дата-центра строится на использовании оптоволокна. В отличие от медных кабелей, оптика передает данные с помощью света, что обеспечивает огромную пропускную способность и минимальные задержки (пинг). Все оборудование соединяется иерархически: от маленьких коммутаторов в стойках до гигантских магистральных маршрутизаторов на входе в ЦОД.
Ключевые компоненты сети:
- Оптоволоконные кабели — магистрали для передачи данных на высокой скорости.
- Коммутаторы (свитчи) — распределяют трафик между серверами внутри одного сегмента.
- Маршрутизаторы — управляют потоками данных между разными сетями и интернетом.
- Магистральные каналы — мощные линии связи, соединяющие ЦОД с другими городами и странами.
Хранение данных и СХД
Обычный жесткий диск слишком ненадежен для хранения критически важной информации. Поэтому в ЦОД используют СХД (Системы Хранения Данных) — огромные массивы дисков, объединенных в единый пул. Для защиты от сбоев применяется технология RAID, которая дублирует данные на несколько физических носителей.
Если один диск в массиве выйдет из строя, система продолжит работать, а данные будут восстановлены с других дисков. Именно так устроено облачное хранилище: ваши файлы физически могут быть разбросаны по разным серверам и даже разным зданиям, но для вас они выглядят как одна папка.
| Компонент ЦОД | За что отвечает | Критичность |
|---|---|---|
| Сервер | Вычисления и запуск приложений | Высокая |
| СХД | Долговременное хранение файлов | Критическая |
| ИБП (UPS) | Мгновенная поддержка питания | Высокая |
| Коммутатор | Связь между оборудованием | Высокая |
Безопасность и защита инфраструктуры
Защита дата-центра делится на физическую и цифровую. В здание нельзя попасть просто так: на входе стоят посты охраны, а доступ в машинные залы осуществляется через биометрию (сканеры отпечатков или сетчатки глаза). Обычные огнетушители с водой или порошком здесь запрещены, так как они уничтожат электронику. Вместо этого используется газовое пожаротушение, которое вытесняет кислород и гасит огонь, не повреждая железо.
Цифровая защита работает на уровне сети. Специальные фильтры и фаерволы отсекают DDoS-атаки, которые пытаются «завалить» серверы миллионами ложных запросов. Я считаю, что комплексный подход к безопасности — это единственное, что позволяет облачным сервисам работать без сбоев.
Классификация уровней надежности Tier
Существует международный стандарт Tier, который определяет, насколько надежен тот или иной ЦОД. Чем выше уровень, тем больше систем резервирования и меньше вероятность простоя.
| Уровень | Надежность (доступность) | Резервирование | Допустимый простой в год |
|---|---|---|---|
| Tier I | 99.671% | Отсутствует | 28.8 часов |
| Tier II | 99.741% | Частичное (питание, охлаждение) | 22 часа |
| Tier III | 99.982% | Полное (параллельные пути) | 1.6 часа |
| Tier IV | 99.995% | Полное дублирование всех систем | 26.3 минуты |
FAQ: Ответы на частые вопросы
Можно ли обычному человеку зайти в дата-центр?
В открытом доступе такие экскурсии бывают крайне редко. Доступ в машинные залы строго ограничен и предоставляется только сертифицированным инженерам по специальным пропускам.
Сколько электричества потребляет один ЦОД?
Потребление может быть сравнимо с энергозатратами небольшого города, так как серверы и системы охлаждения работают на полную мощность 24/7.
Чем облако отличается от обычного сервера?
Сервер — это физическая машина. Облако — это виртуализированная среда, где один мощный сервер делится на несколько «виртуальных» с помощью гипервизора.
Что произойдет, если в ЦОД выключится свет?
Сначала нагрузку возьмут на себя ИБП, а через несколько секунд запустятся дизельные генераторы. Пользователи этого даже не заметят.
Зачем нужно газовое пожаротушение?
Вода вызывает короткое замыкание, а порошок забивает вентиляцию и разъемы. Газ безопасно тушит пламя, не повреждая микросхемы.
Где хранятся данные, если я пользуюсь бесплатным облаком?
Они хранятся на общих дисковых массивах (СХД) провайдера, распределенных между множеством серверов для надежности.
